YVFR电缆 YVF电缆 YVFRP电缆（丁腈软电缆）

阅读次数：14046 发布时间：2013-11-28 13:24:54

当前位置：首页 >> 新闻中心 >> YVFR电缆 YVF电缆 YVFRP电缆（丁腈软电缆）

一、概述：

    丁腈软电缆、丁腈电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆，目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。
适用于交流额定电压0.6/1kV及以下要求频繁移动及耐油场合作动力装置或移动照明的电力传输。
二：丁晴软电缆执行标准：
   本产品按Q/LB2003-16设计制造。
    Q/HHTZH007.1
   阻燃性能试验执行GB12666-90规定

三、型号规格：
YVFR电缆 YVF电缆 YVFRP电缆
YVF YVFRP YVFR

型号	产品名称
YVFR	丁腈绝缘和护套电力软电缆
YVFRP	丁腈绝缘和护套铜丝编织屏蔽电力软电缆
备注：阻燃型电缆型号加ZR，导体线芯中铜丝可以采用镀锡
代号和含义
代号	代号含义
Y	移动系列
VF	丁腈绝缘和护套
P	铜编织屏蔽
R	多股绞合体

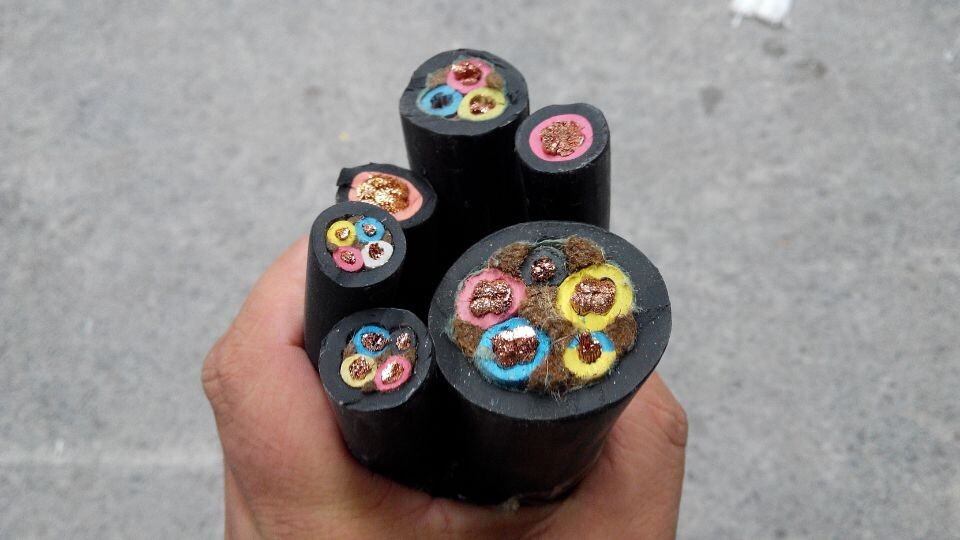

四、丁晴软电缆电缆结构图：

五、丁晴软电缆使用特性：
     1.交流额定电压：U0/U 0.6/1KV
       2.最高工作温度： 105℃
       3.最低环境温度：固定敷设-40℃
       4.电缆安装敷设温度应不低于-25℃。
       5.电缆允许弯曲半径：电缆最小为电缆外径的12倍

项目	性能
额定电压Uo/U	0.6/1kV
长期允许工作温度	最高70℃，最低－40℃
绝缘性能	70℃时绝缘电阻常数ki不小于0.0367MΩ
耐腐性能	具有优异的耐油和耐腐蚀性，电缆在121℃时浸泡在20#机油中24小时，绝缘和护套的断裂伸长率
导体电阻	符合GB3956
耐压性能	经受5min的3.5kV工频电压试验
其他特点	具有良好的柔软性、耐老化性

六、丁晴软电缆技术指标：
1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2．20℃时绝缘电阻不小于50MΩ/KM。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七、基本电缆规格及结构参数：

线芯＊标称截面(mm2)	导体结构 (根数＊直径) (B/R) mm	电缆最大外径(mm)		参考重量(kg/km)
线芯＊标称截面(mm2)	导体结构 (根数＊直径) (B/R) mm	YVFR	YVFRP	YVFR	YVFRP
1＊2.5	51＊0.25	4.0	-	72	-
1＊4	82＊0.25	6.0	-	95	-
1＊6	123＊0.25	7.0	-	130	-
1＊10	204＊0.25	9.5	-	190	-
1＊16	323＊0.25	11.0	-	255	-
1＊25	513＊0.25	12.0	-	365	-
1＊35	722＊0.25	13.5	-	475	-
1＊50	1026＊0.25	15.0	-	670	-
1＊70	1406＊0.25	17.0	-	830	-
1＊95	486＊0.50	19.0	-	1200	-
1＊120	608＊0.50	21.0	-	1360	-
1＊150	760＊0.50	23.0	-	1654	-
1＊185	945＊0.50	26.0	-	2050	-
2＊2.5	51＊0.25	10.5	11.5	159	205
2＊4	82＊0.25	12.5	13.5	230	290
2＊6	123＊0.25	14.0	15.2	276	336
2＊10	204＊0.25	18.0	19.2	413	475
2＊16	323＊0.25	22.0	23.5	567	670
2＊25	513＊0.25	24.5	25.5	833	933
2＊35	722＊0.25	29.0	30.2	1088	1288
2＊50	1026＊0.25	33.0	35.0	1297	1590
2＊70	1406＊0.25	38.0	39.0	1675	1900
2＊95	486＊0.50	41.0	43.0	2205	2500
2＊120	608＊0.50	48.0	50.0	2660	3000
2＊150	760＊0.50	52.0	54.0	3350	3750
2＊185	945＊0.50	57.0	59.0	4400	4820
3＊2.5	51＊0.25	12.0	13.0	210	270
3＊4	82＊0.25	13.0	14.0	295	365
3＊6	123＊0.25	14.8	15.8	375	455
3＊10	204＊0.25	19.0	20.0	559	639
3＊16	323＊0.25	22.0	23.0	770	870
3＊25	513＊0.25	26.0	27.0	1239	1349
3＊35	722＊0.25	33.0	34.1	1520	1640
3＊50	1026＊0.25	36.5	38.5	1970	2100
3＊70	1406＊0.25	40.5	42.5	2580	2790
3＊95	486＊0.50	48.5	50.5	3280	3500
3＊120	608＊0.50	53.0	55.0	4060	4380
3＊150	760＊0.50	58.0	60.0	5197	5597
3＊185	945＊0.50	63.0	65.0	6279	6700
3＊4+1＊2.5	82＊0.25	14.5	15.6	300	370
3＊6+1＊4	123＊0.25	16.0	17.2	400	490
3＊10+1＊6	204＊0.25	21.0	23.0	590	690
3＊16+1＊10	323＊0.25	25.0	26.0	850	950
3＊25+1＊16	513＊0.25	30.5	32.5	1255	1410
3＊35+1＊16	722＊0.25	33.5	35.6	1585	1790
3＊50+1＊25	1026＊0.25	40.2	42.2	2066	2280
3＊70+1＊35	1406＊0.25	47.2	49.5	2778	3080
3＊95+1＊50	486＊0.50	50.0	52.2	2836	3126
3＊120+1＊70	608＊0.50	53.0	55.5	4857	5207
3＊150+1＊70	760＊0.50	57.0	59.5	5700	6090
3＊185+1＊95	945＊0.50	66.0	69.0	7114	7514
4＊4	82＊0.25	14.0	15.0	325	400
4＊6	123＊0.25	17.5	18.5	421	500
4＊10	204＊0.25	22.0	23.0	635	720
4＊16	323＊0.25	24.0	25.0	898	1010
4＊25	513＊0.25	31.0	32.0	1342	1490
4＊35	722＊0.25	34.0	35.0	1765	1900
