适合移动安装于低机械应力，无机械拉力或荷载，非动力控制的可移动的干燥或潮湿的环境中，但不适合露天应用。在工具制造和机械工业中的计算机系统，电子控制设备，办公室机器和的测量设备中常用作控制和信号电缆。双绞的线对减少了电缆的内部串扰，镀锡铜编织屏蔽可防止电气和电磁串扰。
标准及认证
VDE 0812, VDE 0814, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

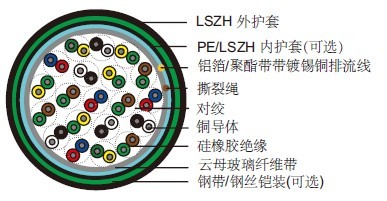

电缆结构
- 裸铜导体
- 遵循DIN VDE 0295 cl.5, BS 6360 cl.5 IEC 60228 cl.5
- XLPE绝缘需辐照，遵循DIN VDE 0281第1部分
- 色彩编码遵循DIN 47100，但没有颜色重复,对绞分屏。
- 对线芯总绞
- 塑料隔离带
- 85%镀锡（铜）编织
- LSZH外护套遵循DIN VDE 0281第1部分
技术特性
- 工作电压: 450/750 V
- 测试电压: 1200 V
- 最小弯曲半径: 5 x Ø
- 应用时的工作温度: -5º C ～ +90º C
- 静态时可承受的温度: -40º C ～ +150º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
电缆参数
|
线规 |
芯数 x 导体 |
标称外径 |
铜的重量 |
线缆重量 |
|
26(18/38) |
2 x 2 x 0.14 |
5.2 |
18.5 |
40 |
|
26(18/38) |
3 x 2 x 0.14 |
5.6 |
23.0 |
49 |
|
26(18/38) |
4 x 2 x 0.14 |
5.8 |
26.6 |
55 |
|
26(18/38) |
5 x 2 x 0.14 |
6.5 |
30.7 |
66 |
|
26(18/38) |
6 x 2 x 0.14 |
7.3 |
48.5 |
86 |
|
26(18/38) |
7 x 2 x 0.14 |
7.5 |
51.1 |
91 |
|
26(18/38) |
8 x 2 x 0.14 |
7.8 |
53.7 |
97 |
|
26(18/38) |
10 x 2 x 0.14 |
8.5 |
59.0 |
109 |
|
26(18/38) |
12 x 2 x 0.14 |
9.3 |
66.0 |
141 |
|
26(18/38) |
14 x 2 x 0.14 |
10.0 |
74.0 |
148 |
|
26(18/38) |
15 x 2 x 0.14 |
10.3 |
76.0 |
152 |
|
26(18/38) |
16 x 2 x 0.14 |
10.7 |
79.0 |
155 |
|
26(18/38) |
18 x 2 x 0.14 |
11.0 |
83.0 |
171 |
|
26(18/38) |
20 x 2 x 0.14 |
11.2 |
97.0 |
183 |
|
26(18/38) |
22 x 2 x 0.14 |
11.6 |
103.0 |
205 |
|
26(18/38) |
24 x 2 x 0.14 |
12.0 |
111.0 |
228 |
|
26(18/38) |
25 x 2 x 0.14 |
12.4 |
113.0 |
239 |
|
26(18/38) |
26 x 2 x 0.14 |
12.8 |
122.0 |
245 |
|
26(18/38) |
27 x 2 x 0.14 |
13.0 |
125.0 |
251 |
|
26(18/38) |
28 x 2 x 0.14 |
13.2 |
128.0 |
258 |
|
26(18/38) |
30 x 2 x 0.14 |
13.6 |
140.0 |
270 |
|
26(18/38) |
32 x 2 x 0.14 |
14.2 |
145.0 |
284 |
|
26(18/38) |
34 x 2 x 0.14 |
14.6 |
150.0 |
300 |
|
26(18/38) |
36 x 2 x 0.14 |
14.8 |
156.0 |
316 |
|
26(18/38) |
38 x 2 x 0.14 |
15.0 |
162.0 |
350 |
|
26(18/38) |
40 x 2 x 0.14 |
15.4 |
177.0 |
370 |
|
26(18/38) |
44 x 2 x 0.14 |
16.0 |
181.0 |
390 |
|
26(18/38) |
46 x 2 x 0.14 |
16.4 |
195.0 |
430 |
|
26(18/38) |
50 x 2 x 0.14 |
17.8 |
202.0 |
440 |
|
26(18/38) |
52 x 2 x 0.14 |
18.0 |
206.0 |
460 |
|
26(18/38) |
55 x 2 x 0.14 |
18.8 |
210.0 |
480 |
|
24(14/34) |
2 x 2 x 0.25 |
6.3 |
28.0 |
53 |
|
24(14/34) |
3 x 2 x 0.25 |
6.7 |
32.0 |
65 |
|
24(14/34) |
4 x 2 x 0.25 |
6.8 |
38.0 |
80 |
|
24(14/34) |
5 x 2 x 0.25 |
7.8 |
55.0 |
98 |
|
24(14/34) |
6 x 2 x 0.25 |
8.8 |
65.0 |
114 |
|
24(14/34) |
7 x 2 x 0.25 |
8.9 |
70.0 |
121 |
|
24(14/34) |
8 x 2 x 0.25 |
9.6 |
75.0 |
129 |
|
24(14/34) |
10 x 2 x 0.25 |
10.6 |
110.0 |
157 |
|
24(14/34) |
12 x 2 x 0.25 |
11.6 |
117.0 |
189 |
|
24(14/34) |
14 x 2 x 0.25 |
12.0 |
122.0 |
213 |
|
24(14/34) |
15 x 2 x 0.25 |
12.5 |
134.0 |
225 |
|
24(14/34) |
16 x 2 x 0.25 |
13.0 |
143.0 |
237 |
|
24(14/34) |
18 x 2 x 0.25 |
13.2 |
148.0 |
248 |
|
24(14/34) |
20 x 2 x 0.25 |
13.7 |
162.0 |
275 |
|
24(14/34) |
22 x 2 x 0.25 |
14.4 |
172.0 |
303 |
|
24(14/34) |
24 x 2 x 0.25 |
15.0 |
223.0 |
330 |
|
24(14/34) |
25 x 2 x 0.25 |
15.4 |
233.0 |
343 |
|
24(14/34) |
26 x 2 x 0.25 |
15.8 |
238.0 |
345 |
|
24(14/34) |
27 x 2 x 0.25 |
16.2 |
244.0 |
350 |
|
24(14/34) |
28 x 2 x 0.25 |
16.3 |
249.0 |
360 |
|
24(14/34) |
30 x 2 x 0.25 |
16.7 |
254.0 |
375 |
|
24(14/34) |
32 x 2 x 0.25 |
16.9 |
290.0 |
400 |
|
24(14/34) |
34 x 2 x 0.25 |
17.5 |
312.0 |
410 |
|
24(14/34) |
36 x 2 x 0.25 |
17.7 |
322.0 |
420 |
|
24(14/34) |
38 x 2 x 0.25 |
18.0 |
339.0 |
450 |
|
24(14/34) |
40 x 2 x 0.25 |
18.8 |
349.0 |
|
|
24(14/34) |
44 x 2 x 0.25 |
19.0 |
359.0 |
500 |
|
24(14/34) |
46 x 2 x 0.25 |
19.2 |
398.0 |
540 |
|
24(14/34) |
50 x 2 x 0.25 |
19.9 |
403.0 |
550 |
|
24(14/34) |
52 x 2 x 0.25 |
20.0 |
435.0 |
580 |
|
24(14/34) |
55 x 2 x 0.25 |
21.0 |
464.0 |
630 |
|
22(7/30) |
2 x 2 x 0.34 |
6.3 |
36.9 |
65 |
|
22(7/30) |
3 x 2 x 0.34 |
7.5 |
44.9 |
78 |
|
22(7/30) |
4 x 2 x 0.34 |
8.0 |
54.2 |
90 |
|
22(7/30) |
5 x 2 x 0.34 |
8.9 |
63.5 |
110 |
|
22(7/30) |
6 x 2 x 0.34 |
10.5 |
73.1 |
130 |
|
22(7/30) |
7 x 2 x 0.34 |
10.7 |
79.5 |
145 |
|
22(7/30) |
8 x 2 x 0.34 |
10.9 |
88.4 |
150 |
|
22(7/30) |
9 x 2 x 0.34 |
11.4 |
99.3 |
170 |
|
22(7/30) |
10 x 2 x 0.34 |
12.0 |
106.9 |
190 |
|
22(7/30) |
12 x 2 x 0.34 |
13.2 |
122.1 |
220 |
|
22(7/30) |
14 x 2 x 0.34 |
13.6 |
138.2 |
245 |
|
22(7/30) |
16 x 2 x 0.34 |
15.1 |
154.2 |
250 |
|
22(7/30) |
18 x 2 x 0.34 |
15.2 |
197.9 |
275 |
|
22(7/30) |
21 x 2 x 0.34 |
16.2 |
214.4 |
300 |
|
22(7/30) |
25 x 2 x 0.34 |
17.9 |
238.5 |
400 |
|
22(7/30) |
27 x 2 x 0.34 |
18.2 |
262.5 |
410 |
|
22(7/30) |
30 x 2 x 0.34 |
19.0 |
286.6 |
440 |
|
22(7/30) |
34 x 2 x 0.34 |
20.0 |
310.1 |
510 |
|
22(7/30) |
37 x 2 x 0.34 |
20.3 |
368.7 |
550 |
|
22(7/30) |
40 x 2 x 0.34 |
21.0 |
392.6 |
590 |
|
22(7/30) |
44 x 2 x 0.34 |
22.2 |
424.3 |
600 |
|
22(7/30) |
50 x 2 x 0.34 |
23.5 |
455.9 |
650 |
|
22(7/30) |
52 x 2 x 0.34 |
24.6 |
487.6 |
680 |
|
22(7/30) |
56 x 2 x 0.34 |
25.1 |
518.5 |
750 |
|
22(7/30) |
61 x 2 x 0.34 |
26.3 |
557.2 |
840 |
|
20(16/32) |
2 x 2 x 0.5 |
7.8 |
54.0 |
89 |
|
20(16/32) |
3 x 2 x 0.5 |
8.5 |
70.0 |
104 |
|
20(16/32) |
4 x 2 x 0.5 |
9.1 |
91.0 |
126 |
|
20(16/32) |
5 x 2 x 0.5 |
10.4 |
105.0 |
148 |
|
20(16/32) |
6 x 2 x 0.5 |
11.8 |
120.0 |
171 |
|
20(16/32) |
8 x 2 x 0.5 |
13.1 |
144.0 |
290 |
|
20(16/32) |
10 x 2 x 0.5 |
14.3 |
178.0 |
320 |
|
20(16/32) |
12 x 2 x 0.5 |
15.0 |
199.0 |
261 |
|
20(16/32) |
16 x 2 x 0.5 |
17.5 |
254.0 |
421 |
|
20(16/32) |
20 x 2 x 0.5 |
19.5 |
302.0 |
580 |
|
20(16/32) |
25 x 2 x 0.5 |
22.5 |
344.0 |
740 |
|
18(24/32) |
2 x 2 x 0.75 |
8.2 |
58.0 |
105 |
|
18(24/32) |
3 x 2 x 0.75 |
9.0 |
84.0 |
128 |
|
18(24/32) |
4 x 2 x 0.75 |
9.2 |
108.0 |
156 |
|
18(24/32) |
5 x 2 x 0.75 |
11.0 |
126.0 |
189 |
|
18(24/32) |
6 x 2 x 0.75 |
12.4 |
146.0 |
216 |
|
18(24/32) |
8 x 2 x 0.75 |
14.1 |
180.0 |
309 |
|
18(24/32) |
10 x 2 x 0.75 |
15.3 |
220.0 |
355 |
|
18(24/32) |
12 x 2 x 0.75 |
16.4 |
261.0 |
405 |
|
18(24/32) |
16 x 2 x 0.75 |
19.2 |
328.0 |
565 |
|
18(24/32) |
20 x 2 x 0.75 |
21.2 |
392.0 |
700 |
|
18(24/32) |
25 x 2 x 0.75 |
23.5 |
470.0 |
950 |
|
17(32/32) |
2 x 2 x 1.0 |
8.9 |
82 |
116 |
|
17(32/32) |
3 x 2 x 1.0 |
9.5 |
103 |
140 |
|
17(32/32) |
4 x 2 x 1.0 |
10.5 |
132 |
190 |
|
17(32/32) |
5 x 2 x 1.0 |
14.3 |
161 |
265 |
|
17(32/32) |
7 x 2 x 1.0 |
16.5 |
208 |
411 |
|
16(30/30) |
2 x 2 x 1.5 |
10.7 |
110 |
122 |
|
16(30/30) |
3 x 2 x 1.5 |
11.6 |
135 |
193 |
|
16(30/30) |
4 x 2 x 1.5 |
13.0 |
171 |
240 |
|
16(30/30) |
5 x 2 x 1.5 |
15.2 |
211 |
339 |
|
16(30/30) |
7 x 2 x 1.5 |
17.5 |
295 |
475 |
