氟塑料绝缘耐高温电力电缆 FF46,FF46-22,ZR-F46(FV),ZR192-FF46P,YVF-F46

产品名称: 氟塑料绝缘耐高温电力电缆 FF46,FF46-22,ZR-F46(FV),ZR192-FF46P,YVF-F46
产品型号: FF46,FF46-22,ZR-F46(FV),ZR192-FF46P,YVF-F46
产品价格: 电议 特价:电议
发布时间:2013-1-4 21:39:00
关 注 度:5434
氟塑料绝缘耐高温<a href='http://www.anhdl.com/productslist.asp?classid=11'>电力电缆</a>

一:产品特点及用途

本产品适用于交流额定电压0.6/1KV及以下作固定敷设用输配线路、动力传输或电机引接线,具有耐高温、耐腐蚀、耐酸碱及腐蚀性气体、防水等特性,高温环境电气性能稳定,载流量大,使用寿命长,广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。

二:产品执行标准

Q/HHTZH001.2

阻燃耐火特性试验执行GB12666-90标准

三:使用特性

1. 交流额定电压:U0/U 0.6/1KV

2.最高工作温度:聚全氟乙丙烯(F46)绝缘不超过200℃

可溶性聚四氟乙烯(PFA)绝缘不超过260℃

3. 最低环境温度:氟塑料绝缘和护套

 固定敷设-40℃,非固定敷设-15℃

4. 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。

5.电缆允许弯曲半径:单芯电缆最小为电缆外径的15倍

多芯电缆最小为电缆外径的10倍

四:基本型号及名称

表1

型号

产品名称

正常使用温度℃

FF46

氟塑料绝缘和护套电力电缆

-60-200

FF46-22

氟塑料绝缘和护套钢带铠装电力电缆

-60-200

FF46P

氟塑料绝缘和护套铜编织屏蔽电力电缆

-60-200

ZR-F46(FV)

氟塑料绝缘阻燃聚氯乙烯护套电力电缆

-40-105

ZR-F46-22(FV22)

氟塑料绝缘钢带铠装阻燃聚氯乙烯护套电力电缆

-40-105

ZR192-FF46

PFA绝缘和护套电力电缆(进口原料)

-60-260

ZR192-FF46P

PFA绝缘和护套铜编织屏蔽电力电缆(进口原料)

-60-260

ZR192-FF46-22

PFA绝缘和护套钢带铠装电力电缆(进口原料)

-60-260

YGC-F46(FG)

氟塑料绝缘硅橡胶护套电力电缆

-60-180

YGC-F46-22(FG22)

氟塑料绝缘钢带铠装硅橡胶护套电力电缆

-60-180

YVF-F46

氟塑料绝缘阻燃丁腈聚氯乙烯护套电力电缆

-60-105

YVF-F46-22

氟塑料绝缘钢带铠装阻燃丁腈聚氯乙烯护套电力电缆

-60-105

备注:软结构电缆在原型号中加R,导体线芯中铜丝可以采用镀锡。

五:代号名称和含义

表2

代号

代号含义

系列代号

F(F46)

聚全氟乙丙烯(F46)

YVF

丁腈胶

G

硅橡胶

192

进口PFA绝缘和护套

ZR(V)

阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三种)

22

钢带铠装

32

细钢丝铠装

P

铜编织屏蔽

R

多股绞合导体

六:主要技术指标

1.成品电缆导体直流电阻(符合GB3956规定)参照附录A表1。

2.20℃时绝缘电阻不小于500MΩ/KM,180℃时绝缘电阻不小于10MΩ/KM

3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

七:基本电缆规格及结构参数

线芯*标称截面(mm2)

导体结构

(根数/直径)

mm

电缆最大外径(mm)

计算重量(kg/km)

FF46

ZR192-FF46

ZR-F46

YGC-F46R

FF46

ZR192-FF46

ZR-F46

YGC-F46

ZR-F46-22

YGC-F46-22

1*1.5

1/1.38

3.2

-

-

25

? ?

1*2.5

1/1.78

3.5

-

-

35

? ?

1*4

1/2.26

3.8

-

-

50

? ?

1*6

1/2.78

4.2

-

-

70

? ?

1*10

7/1.35

5.9

-

-

115

? ?

1*16

7/1.70

6.8

-

-

181

? ?

1*25

7/2.15

8.0

-

-

265

? ?

1*35

7/2.52

9.0

-

-

355

? ?

1*50

10/2.52

10.5

-

-

500

? ?

1*70

14/2.52

12.5

-

-

700

? ?

1*95

19/2.52

14.6

-

-

930

? ?

1*120

24/2.52

16.0

-

-

1190

? ?

1*150

30/2.52

18.0

-

-

1420

? ?

1*185

37/2.52

19.4

-

-

1830

? ?

2*1.5

1/1.38

7.2

8.2

8.5

75

83

215

2*2.5

1/1.78

8.2

10.0

11.5

99

110

280

2*4

1/2.26

9.6

11.4

12.9

135

150

330

2*6

1/2.78

11.0

14.7

15.0

190

200

400

2*10

7/1.35

12.5

15.8

16.8

298

310

550

2*16

7/1.70

16.00

18.0

19.0

423

435

750

2*25

7/2.15

18.50

20.5

23.0

640

645

1050

2*35

7/2.52

22.00

22.5

25.5

843

850

1300

2*50

16*2.00

-

26.0

29.0

1118

1122

1705

2*70

33*1.64

-

28.8

32.0

1537

1540

2250

2*95

33*1.92

-

30.2

34.5

2082

2058

2870

2*120

33*2.15

-

36.2

40.0

2681

2560

3600

2*150

33*2.41

-

39.6

42.9

3180

3150

4315

2*185

33*2.68

-

41.6

45.6

3998

3940

5257

2*240

56*2.34

?

46.0

51.0

5280

5120

6250

3*1.5

1/1.37

8.0

8.2

8.5

100

107

286

3*2.5

1/1.78

9.0

9.8

10.5

140

145

355

3*4

1/2.26

10.0

11.0

12.0

195

201

445

3*6

1/2.78

11.5

13.3

14.3

260

268

490

3*10

7/1.35

14.8

15.8

17.0

422

422

713

3*16

7/1.70

17.5

18.8

20.5

615

640

920

3*25

7/2.15

21.0

22.5

24.00

950

925

1315

3*35

7/2.52

23.0

25.0

26.50

1210

1215

1700

3*50

10/2.52

25.5

27.5

29.0

1656

1655

2340

3*70

14/2.52

27.00

31.0

33.0

2285

2298

3080

3*95

19/2.52

31.00

35.0

37.0

3060

3100

4010

3*120

24/2.52

33.00

38.0

40.2

3859

3830

4953

3*150

30/2.52

35.6

43.00

46.0

4755

4718

6180

3*185

37/2.52

40.0

46.0

49.0

5890

5801

7400

3*240

48/2.52

42.5

53.0

57.5

7450

7377

9000

3*4+1*2.5

1/2.26

11.0

13.0

14.2

230

237

471

3*6+1*4

1/2.78

12.0

14.0

16.0

315

320

600

3*10+1*6

7/1.35

16.0

18.0

19.0

495

501

810

3*16+1*10

7/1.70

18.9

20.5

22.0

745

748

1115

3*25+1*16

7/2.15

21.0

23.0

25.0

1085

1090

1555

3*35+1*16

7/2.52

26.5

29.0

31.5

1450

1410

2255

3*50+1*25

10/2.52

-

32.0

34.2

1940

1900

2780

3*70+1*35

14/2.52

-

35.8

38.0

2720

2690

3700

3*95+1*50

19/2.52

-

43.0

45.5

3585

3580

4800

3*120+1*70

24/2.52

-

45.0

48.0

4650

4580

6010

3*150+1*70

30/2.52

-

47.5

50.5

5480

5400

7010

3*185+1*95

37/2.52

-

52.0

55.0

6890

6810

8600

3*240+1*120

48/2.52

-

58.0

61.0

8750

8610

10525

3*4+2*2.5

1/2.26

11.5

12.0

13.0

280

287

521

3*6+2*4

1/2.78

12.5

14.0

14.8

375

380

660

3*10+2*6

7/1.35

16.0

18.0

19.5

565

571

880

3*16+2*10

7/1.70

22.0

24.0

26.0

860

858

1225

3*25+2*16

7/2.15

24.0

26.0

27.5

1285

1290

1755

3*35+2*16

7/2.52

25.0

27.5

29.0

1650

1610

2455

3*50+2*25

16*2.00

-

34.0

36.5

2240

2200

3080

3*70+2*35

33*1.64

-

37.0

39.2

3120

3090

4100

3*95+2*50

33*1.92

-

40.00

41.8

4285

4280

5500

3*120+2*70

33*2.15

-

45.5

48.5

5550

5480

6910

3*150+2*70

33*2.41

-

52.0

56.2

6380

6300

7910

3*185+2*95

33*2.68

-

56.0

58.0

7890

7810

9600

3*240+2*120

56*2.34

-

60.0

64.5

9950

9810

11725

4*4

1/2.26

10.50

11.5

14.0

238

250

480

4*6

1/2.78

12.30

14.5

15.0

333

340

590

4*10

7/1.35

17.00

20.0

21.3

543

550

868

4*16

7/1.70

19.00

21.5

22.9

806

810

1245

4*25

7/2.15

21.50

25.0

26.5

1184

1190

1680

4*35

7/2.52

-

26.0

27.8

1615

1600

2178

4*50

10/2.52

-

28.2

30.0

2170

2170

2940

4*70

14/2.52

,

-, ,

29.7

30.7

3056

3030

3960

4*95

19/2.52

-

32.5

33.2

4036

4000

5108

4*120

24/2.52

-

36.8

38.8

5120

5080

6400

4*150

30/2.52

-

39.4

41.4

6255

6200

7775

4*185

37/2.52

-

43.7

45.7

7755

7700

9500

我公司生产五芯等截面电缆不在此表中。

注:铠装电缆外径参照附录D表1进行计算。

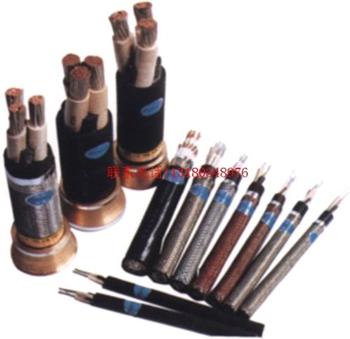

八:部分产品结构示意图:(附图1)





氟塑料绝缘耐高温电力电缆





氟塑料绝缘耐高温电力电缆
