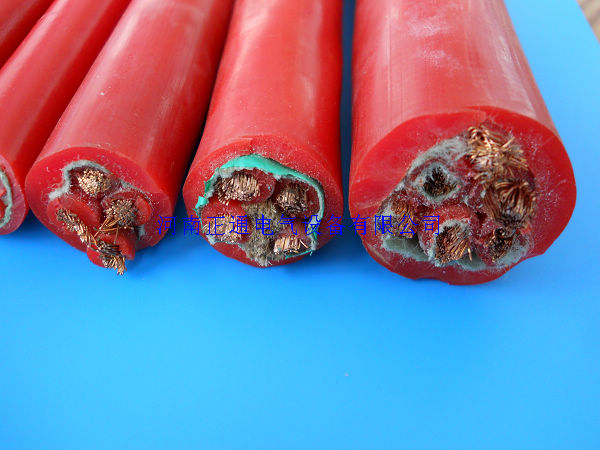

产品名称： YGC,YGC22,YFG,YGC-F46R硅橡胶耐高温电力电缆 | |
| 产品型号： YGC,YGC22,YFG,YGC-F46R | ||
| 产品价格： |
||
| 发布时间：2013-4-14 15:35:33 | ||
| 关 注 度：13687 | ||
一：产品特点及用途:
本产品适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温（高寒）环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。
二：产品执行标准
阻燃耐火特性试验执行GB12666-90要求
三：使用特性
1． 交流额定电压：U0/U 0.6/1KV
最高工作温度：180℃
最低环境温度：固定敷设-60℃
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆最小为电缆外径的10倍
四：基本型号及名称
表1
|
型号 |
产品名称 |
|
硅橡胶绝缘硅橡胶护套电力电缆 |
|
|
YGCR |
硅橡胶绝缘硅橡胶护套移动用电力软电缆 |
|
YGCP |
硅橡胶绝缘硅橡胶护套铜编织屏蔽电力电缆 |
|
YGC22 |
硅橡胶绝缘硅橡胶护套钢带铠装电力电缆 |
|
硅橡胶绝缘硅橡胶护套安装线 |
|
|
JGGR |
硅橡胶绝缘硅橡胶护套移动用安装软线 |
|
JGGP |
硅橡胶绝缘硅橡胶护套铜编织屏蔽安装线 |
|
JHXG
YFG
YGC-F46R |
硅橡胶绝缘电机引接线
氟塑料绝缘硅橡胶护套耐高温移动电力电缆
F46绝缘硅橡胶护套耐高温软芯移动电力电缆 |
备注：阻燃型硅橡胶电缆型号前加ZR，导体线芯中铜丝可以采用镀锡。
五：代号名称和含义
表2
|
代号 |
代号含义 |
|
Y |
系列代号（移动软电缆） |
|
G
F
F46 |
硅橡胶
氟塑料
聚四氟乙烯 |
|
C |
重型 |
|
22 |
钢带铠装 |
|
P |
铜编织屏蔽 |
|
R |
多股绞合软导体 |
|
J |
电机引接线 |
六：主要技术指标
1．成品电缆导体（R类）直流电阻（符合GB3956规定）参照附录A表1和表2。
2．20℃时绝缘电阻不小于100MΩ/KM
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
|
线芯＊标称截面（mm2） |
导体结构
（根数＊直径）
（B/R）
mm |
电缆最大外径（mm） |
参考重量（kg/km） |
||
|
YGC
JGGF |
YGCR
JGGFR |
YGCR
JGGFR |
YGC22
JGG22 |
||
|
1＊1.5 |
19＊0.32/48＊0.20 |
3.2 |
3.5 |
27.5 |
|
|
1＊2.5 |
19＊0.41/51＊0.25 |
3.7 |
3.9 |
38.6 |
|
|
1＊4 |
19＊0.52/82＊0.25 |
4.6 |
5.2 |
55.5 |
|
|
1＊6 |
19＊0.65/123＊0.25 |
5.6 |
6.5 |
77.7 |
|
|
1＊10 |
48＊0.52/204＊0.25 |
7.2 |
7.8 |
132 |
|
|
1＊16 |
75＊0.52/323＊0.25 |
8.2 |
9.0 |
188 |
|
|
1＊25 |
108＊0.52/513＊0.25 |
10.2 |
11.0 |
312 |
|
|
1＊35 |
108＊0.65/722＊0.25 |
112 |
12.0 |
408 |
|
|
1＊50 |
10＊2.52/1026＊0.25 |
13.5 |
14.5 |
554 |
|
|
1＊70 |
19＊2.16/1406＊0.25 |
16.5 |
17.5 |
762 |
|
|
1＊95 |
19＊2.52/486＊0.50 |
19.0 |
20.5 |
1045 |
|
|
1＊120 |
24＊2.52/608＊0.50 |
20.0 |
22.0 |
1281 |
|
|
1＊150 |
30＊2.52/760＊0.50 |
21.0 |
24.2 |
1612 |
|
|
1＊185 |
37＊2.52/945＊0.50 |
25.0 |
28.0 |
1981 |
|
|
2＊2.5 |
7＊0.68/51＊0.25 |
10.5 |
11.2 |
158 |
272 |
|
2＊4 |
19＊0.52/82＊0.25 |
12 |
13.2 |
210 |
347 |
|
2＊6 |
19＊0.65/123＊0.25 |
14.0 |
15.3 |
263 |
407 |
|
2＊10 |
7＊1.37/204＊0.25 |
17.8 |
18.9 |
394 |
562 |
|
2＊16 |
7＊1.70/323＊0.25 |
20.0 |
21.2 |
540 |
724 |
|
2＊25 |
7＊2.15/513＊0.25 |
23.0 |
24.5 |
794 |
828 |
|
2＊35 |
7＊2.52/722＊0.25 |
25.7 |
26.3 |
1037 |
1037 |
|
2＊50 |
10＊2.52/1026＊0.25 |
26.0 |
27.5 |
1236 |
1385 |
|
2＊70 |
19＊2.16/1406＊0.25 |
27.0 |
28.9 |
1647 |
1792 |
|
2＊95 |
19＊2.52/486＊0.50 |
32.0 |
33.9 |
2189 |
2654 |
|
2＊120 |
24＊2.52/608＊0.50 |
45.0 |
48.0 |
2640 |
3180 |
|
2＊150 |
30＊2.52/760＊0.50 |
52.0 |
57.0 |
3280 |
3920 |
|
2＊185 |
37＊2.52/945＊0.50 |
60.0 |
65.0 |
4006 |
4768 |
|
3＊1.5 |
7＊0.52/48＊0.20 |
9.7 |
10.7 |
150 |
291 |
|
3＊2.5 |
7＊0.68/51＊0.25 |
11.7 |
12.2 |
196 |
342 |
|
3＊4 |
19＊0.52/82＊0.25 |
12.6 |
13.5 |
274 |
444 |
|
3＊6 |
19＊0.65/123＊0.25 |
14.8 |
16.2 |
350 |
531 |
|
3＊10 |
7＊1.37/204＊0.25 |
20.0 |
22.0 |
539 |
737 |
|
3＊16 |
7＊1.70/323＊0.25 |
22.0 |
24.5 |
740 |
972 |
|
3＊25 |
7＊2.15/513＊0.25 |
25.3 |
27.0 |
1139 |
1372 |
|
3＊35 |
7＊2.52/722＊0.25 |
28.0 |
31.5 |
1480 |
1729 |
|
3＊50 |
10＊2.52/1026＊0.25 |
32.0 |
37.5 |
1900 |
2405 |
|
3＊70 |
19＊2.16/1406＊0.25 |
41.0 |
50.0 |
4061 |
3087 |
|
3＊95 |
19＊2.52/486＊0.50 |
45.0 |
55.0 |
997 |
4003 |
|
3＊120 |
24＊2.52/608＊0.50 |
50.0 |
60.0 |
4060 |
4887 |
|
3＊150 |
30＊2.52/760＊0.50 |
60.0 |
65.0 |
5197 |
2995 |
|
3＊185 |
37＊2.52/945＊0.50 |
65.0 |
70.0 |
6279 |
7262 |
|
3＊4+1＊2.5 |
19＊0.52/82＊0.25 |
14.5 |
15.5 |
320 |
481 |
|
3＊6+1＊4 |
19＊0.65/123＊0.25 |
16.2 |
17.8 |
423 |
597 |
|
3＊10+1＊6 |
7＊1.37/204＊0.25 |
21.0 |
23.0 |
630 |
827 |
|
3＊16+1＊10 |
7＊1.70/323＊0.25 |
23.0 |
25.0 |
888 |
1255 |
|
3＊25+1＊16 |
7＊2.15/513＊0.25 |
27.0 |
29.0 |
1375 |
1578 |
|
3＊35+1＊16 |
7＊2.52/722＊0.25 |
32.3 |
35.0 |
1690 |
1927 |
|
3＊50+1＊25 |
10＊2.52/1026＊0.25 |
36.0 |
40.0 |
2175 |
2760 |
|
3＊70+1＊35 |
19＊2.16/1406＊0.25 |
40.0 |
44.0 |
2950 |
3546 |
|
3＊95+1＊50 |
19＊2.52/486＊0.50 |
46.0 |
52.0 |
3950 |
4670 |
|
24＊2.52/608＊0.50 |
51.0 |
55.0 |
4800 |
5745 |
|
|
3＊150+1＊70 |
30＊2.52/760＊0.50 |
56.0 |
60.0 |
5810 |
6862 |
|
3＊185+1＊95 |
37＊2.52/945＊0.50 |
66.0 |
70.0 |
7200 |
8394 |
|
4＊4 |
19＊0.52/82＊0.25 |
14.2 |
16.2 |
352 |
515 |
|
4＊6 |
19＊0.65/123＊0.25 |
17.1 |
19.0 |
450 |
629 |
|
4＊10 |
7＊1.37/204＊0.25 |
22.1 |
24.0 |
672 |
881 |
|
4＊16 |
7＊1.70/323＊0.25 |
24.5 |
26.5 |
952 |
1176 |
|
4＊25 |
7＊2.15/513＊0.25 |
27.0 |
31.5 |
1476 |
1673 |
|
4＊35 |
7＊2.52/722＊0.25 |
33.0 |
35.5 |
1876 |
2142 |
|
4＊50 |
10＊2.52/1026＊0.25 |
39.0 |
41.0 |
2392 |
2982 |
|
4＊70 |
19＊2.16/1406＊0.25 |
41.0 |
44.0 |
3300 |
3871 |
|
4＊95 |
19＊2.52/486＊0.50 |
47.0 |
50.0 |
4300 |
5094 |
|
4＊120 |
24＊2.52/608＊0.50 |
49.0 |
54.0 |
5380 |
6187 |
|
4＊150 |
30＊2.52/760＊0.50 |
56.0 |
60.0 |
6750 |
7596 |
|
4＊185 |
37＊2.52/945＊0.50 |
68.0 |
72.0 |
8190 |
|
