产品名称： YJGCFPB 6-10KV卷筒用高压扁平电缆 | |
| 产品型号： YJGCFPB | ||
| 产品价格： |
||
| 发布时间：2015-2-17 9:57:44 | ||
| 关 注 度：12091 | ||

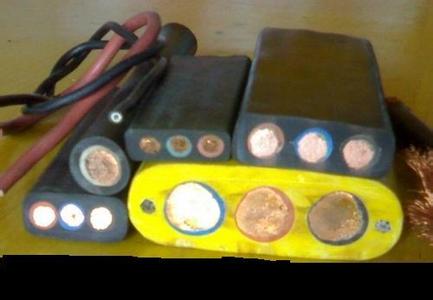

移动设备(堆取料机、港机)卷筒用6-10KV高压扁平电缆，含移动设备卷筒用加光纤通讯10KV高压扁平电缆（光电复合电缆）
该类产品的另一种类型是高压卷筒圆电缆，可查看：YJGCFRP卷筒用6-10KV高压软电缆。
一、产品特点及用途
本产品为高压卷筒扁电缆，适用于交流额定电压6/10KV料场、码头的堆取料机及港机上变压器连接用高压扁平电缆，导体采用镀锡软芯结构，导体绝缘采用进口硅橡胶绝缘材料，电缆具有耐高温、耐寒、耐油、耐腐蚀以及柔软耐磨抗拉等特性，电缆可根据用户需要设计编制加入多芯控制电缆及光纤通讯即制成高压动力、多芯控制及光纤通讯组合扁平电缆。产品广泛用于电力、冶金、石油化工、矿山、水泥、船舶工业、港口及移动设备制造等行业。
二、产品执行标准
Q/ZS2005-4标准
阻燃性能试验执行GB12666.5-90规定
三、基本电缆规格及结构参数
移动设备卷筒用6KV高压扁平电缆
| 型号 | 电压KV | 电缆规格mm2 | 电缆外型尺寸㎜ | 电缆弯曲半径㎜ | 电缆参考重量kg/m |
| YJGCFPB | 6 | 3×16+3×16/3 | 67×27 | 540 | 3.0200 |
| YJGCFPB | 6 | 3×25+3×16/3 | 78×29 | 580 | 4.1700 |
| YJGCFPB | 6 | 3×35+3×16/3 | 80×31 | 620 | 4.6850 |
| YJGCFPB | 6 | 3×50+3×16/3 | 92×35 | 700 | 5.9860 |
| YJGCFPB | 6 | 3×70+3×16/3 | 95×37 | 740 | 6.7120 |
| YJGCFPB | 6 | 3×95+3×16/3 | 103×39 | 780 | 8.0120 |
| YJGCFPB | 6 | 4×16 | 85×27 | 540 | 3.8140 |
| YJGCFPB | 6 | 4×25 | 101×29 | 580 | 5.3210 |
| YJGCFPB | 6 | 4×35 | 105×31 | 620 | 5.9850 |
| YJGCFPB | 6 | 4×50 | 118×35 | 700 | 7.5380 |
| YJGCFPB | 6 | 4×70 | 127×37 | 740 | 8.9760 |
| YJGCFPB | 6 | 3×16+1×10 | 84×27 | 540 | 3.8570 |
| YJGCFPB | 6 | 3×25+1×10 | 89×29 | 580 | 4.9640 |
| YJGCFPB | 6 | 3×35+1×16 | 91×31 | 620 | 5.6810 |
| YJGCFPB | 6 | 3×50+1×25 | 113×35 | 700 | 7.2160 |
| YJGCFPB | 6 | 3×70+1×35 | 121×37 | 740 | 8.3180 |
| YJGCFPB | 6 | 3×95+1×35 | 127×39 | 780 | 9.5430 |

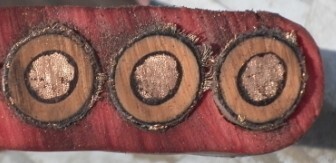

高压扁电缆YJGCFPB产品结构图：
移动设备卷筒用加光纤通讯6KV高压扁平电缆
| 型号 | 电压KV | 电缆规格mm2 | 电缆外型尺寸㎜ | 电缆弯曲半径㎜ | 电缆参考重量kg/m |
| YJGCFPB | 6 | 3×16+3×16/3+6FO | 81×27 | 540 | 3.1489 |
| YJGCFPB | 6 | 3×25+3×16/3+6FO | 86×29 | 580 | 4.8451 |
| YJGCFPB | 6 | 3×35+3×16/3+6FO | 92×31 | 620 | 4.9725 |
| YJGCFPB | 6 | 3×50+3×16/3+6FO | 106×35 | 700 | 6.3520 |
| YJGCFPB | 6 | 3×70+3×16/3+6FO | 114×37 | 740 | 7.4290 |
| 型号 | 电压KV | 电缆规格mm2 | 电缆外型尺寸㎜ | 电缆弯曲半径㎜ | 电缆参考重量kg/m |
| YJGCFPB | 10 | 3×16+3×16/3 | 69×28 | 560 | 3.0800 |
| YJGCFPB | 10 | 3×25+3×16/3 | 80×30 | 600 | 4.2100 |
| YJGCFPB | 10 | 3×35+3×16/3 | 82×32 | 640 | 4.7120 |
| YJGCFPB | 10 | 3×50+3×16/3 | 94×36 | 720 | 6.0200 |
| YJGCFPB | 10 | 3×70+3×16/3 | 98×38 | 760 | 6.8810 |
| YJGCFPB | 10 | 3×95+3×16/3 | 106×40 | 800 | 8.0740 |
| YJGCFPB | 10 | 4×16 | 87×28 | 560 | 3.9560 |
| YJGCFPB | 10 | 4×25 | 103×30 | 600 | 5.4380 |
| YJGCFPB | 10 | 4×35 | 108×32 | 640 | 6.0460 |
| YJGCFPB | 10 | 4×50 | 122×36 | 720 | 7.6360 |
| YJGCFPB | 10 | 4×70 | 130×38 | 760 | 9.1310 |
| YJGCFPB | 10 | 3×16+1×10 | 88×28 | 560 | 3.9010 |
| YJGCFPB | 10 | 3×25+1×10 | 93×30 | 600 | 5.0980 |
| YJGCFPB | 10 | 3×35+1×16 | 95×32 | 640 | 5.7640 |
| YJGCFPB | 10 | 3×50+1×25 | 117×36 | 720 | 7.3000 |
| YJGCFPB | 10 | 3×70+1×25 | 125×38 | 760 | 8.6340 |
| YJGCFPB | 10 | 3×95+1×35 | 131×40 | 800 | 9.6580 |
| 型号 | 电压KV | 电缆规格mm2 | 电缆外型尺寸㎜ | 电缆弯曲半径㎜ | 电缆参考重量kg/m |
| YJGCFPB | 10 | 3×16+3×16/3+6FO | 84×28 | 560 | 3.2383 |
| YJGCFPB | 10 | 3×25+3×16/3+6FO | 89×30 | 600 | 4.9320 |
| YJGCFPB | 10 | 3×35+3×16/3+6FO | 95×32 | 640 | 5.0130 |
| YJGCFPB | 10 | 3×50+3×16/3+6FO | 109×36 | 720 | 6.4580 |
| YJGCFPB | 10 | 3×70+3×16/3+6FO | 117×38 | 760 | 7.5690 |
