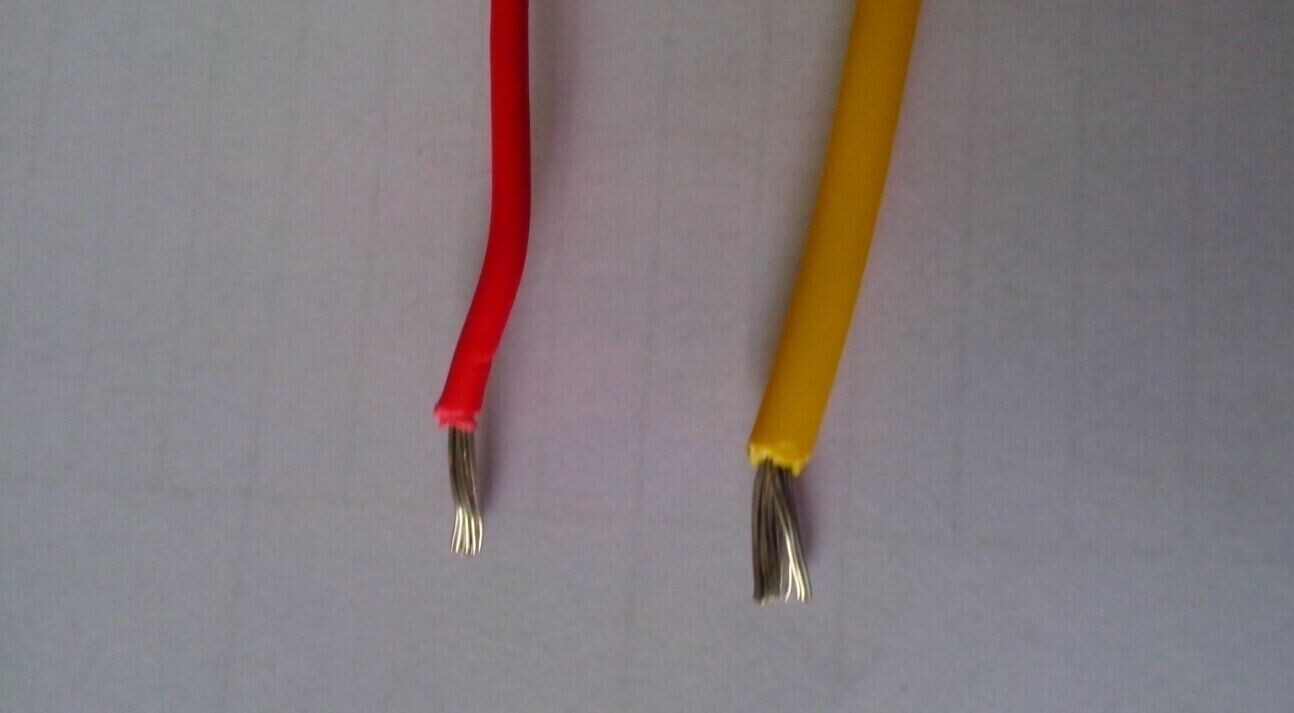

THHN/THWN电缆-THHN/THWN尼龙护套线

	产品名称： THHN/THWN电缆-THHN/THWN尼龙护套线
	产品型号： THHN THWN
	产品价格：电议特价：电议
	发布时间：2015/5/22 20:55:30
	关注度：16976

THHN/THWN电缆-THHN/THWN尼龙护套线

应用及描述
THHN/THWN型导体，按照国家电气规范，通过导管安装，适用于在商业/工业系统中服务，馈线和分支电路配线
THHN类电缆适用于温度不超过90°C干燥的环境中。
THWN类电缆适用于温度不超过90°C干燥的环境，75°C潮湿的环境中或不超过75°C的油/冷却液中。
THWN – 2类电缆适用于温度不超过90°C干燥或潮湿的环境中，不超过75°C的油/冷却液中。
MTW类电缆适用于潮湿的环境使用，温度不超过60℃的油/冷却液中，温度不超过90℃的干燥环境中（仅限于NFPA 79规定的75°C导体的载流量）。
导体温度不超过105°C的干燥环境中，AWM类电缆可用作设备线，额定电压为600伏。

标准及认证
UL 83 - 热固性材料绝缘线缆
CSA C22.2 No. 75-03
UL 1063 (MTW) - 机床电线电缆（多股）
UL 758 (AWM)
ICEA S-95-658/NEMA WC 70

电缆结构
导体: 多股柔软退火铜，ASTM B8 B类
绝缘: 坚硬，耐热，防潮聚氯乙烯(PVC)加尼龙涂层绝缘
颜色: 黑色，其他颜色可选

THHN / THWN-2 / MTW美标 UL工业电缆

电缆参数

线规	股数	标称绝缘厚度 Inch/mm	标称护套厚度 Inch/mm	标称电缆外径 Inch/mm	标称电缆重量 Lbs/kft kg/km
14	1	0.015	0.38	0.004	0.10	0.11	2.79	15	22
12	1	0.015	0.38	0.004	0.10	0.12	3.05	23	34
10	1	0.020	0.51	0.004	0.10	0.15	3.81	37	54
14	19	0.015	0.38	0.004	0.10	0.11	2.79	16	24
12	19	0.015	0.38	0.004	0.10	0.13	3.30	24	36
10	19	0.020	0.51	0.004	0.10	0.17	4.32	39	58
8	19	0.030	0.76	0.005	0.13	0.22	5.59	63	94
6	19	0.030	0.76	0.005	0.13	0.26	6.60	98	145
4	19	0.040	1.01	0.006	0.15	0.33	8.38	157	234
3	19	0.040	1.01	0.006	0.15	0.36	9.14	193	287
2	19	0.040	1.01	0.006	0.15	0.39	9.91	240	357
1	19	0.050	1.27	0.007	0.18	0.43	10.92	300	446
1/0	19	0.050	1.27	0.007	0.18	0.47	11.94	376	560
2/0	19	0.050	1.27	0.007	0.18	0.52	13.21	467	695
3/0	19	0.050	1.27	0.007	0.18	0.57	14.48	581	864
4/0	19	0.050	1.27	0.007	0.18	0.64	16.26	724	1077
250	37	0.060	1.52	0.008	0.20	0.69	17.53	855	1272
300	37	0.060	1.52	0.008	0.20	0.76	19.30	1022	1521
350	37	0.060	1.52	0.008	0.20	0.79	20.07	1191	1772
400	37	0.060	1.52	0.008	0.20	0.85	21.59	1345	2001
500	37	0.060	1.52	0.008	0.20	0.94	23.88	1668	2482
600	61	0.070	1.78	0.009	0.23	1.10	27.94	1994	2967
750	61	0.070	1.78	0.009	0.23	1.16	29.46	2465	3668
