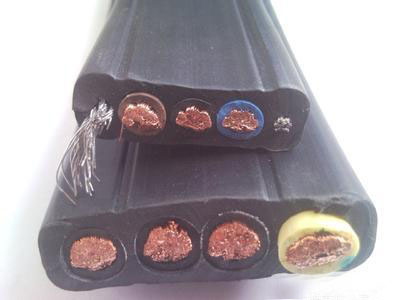

产品名称： YFFB H25VVH6-F PVC绝缘柔性扁平电缆 | |
| 产品型号： YFFB H25VVH6-F | ||
| 产品价格： |
||
| 发布时间：2015/8/26 16:51:08 | ||
| 关 注 度：12589 | ||
| 应用范围 |
PVC柔性扁平柔性护套电缆可用作动力及控制电缆安装在电缆轨道，搬运机，可用在大楼，运输系统，起重机，电梯，集装箱桥吊等电缆适用于严重弯曲和往返运动的场合，可承受中等压力。PVC柔性扁平电缆可安装在干燥，潮湿的室内环境，但不能户外安装。
| CH05VVH6-F H05VVH6-F电缆的特点 |
- 尺寸减少比圆电缆更节省空间
- 比圆电缆更小的弯曲半径
- 可以将多个扁电缆绑在一起使用
- 芯线水平排放不会出现电缆绞在一起的现象
| 电缆结构 |
导体材料：柔性纯铜丝。
导体结构：符合DIN VDE0295 5类标准。
芯线绝缘：聚氯乙烯丁晴复合物。
芯线绞合：芯线小节距绞合成缆。
芯线标识：黑色线编码。三芯以上带黄绿接地线。
外护套： 聚氯乙烯丁晴复合物，黑色。
| 技术指标 |
温度范围：-15℃~+70℃。
工作电压： H05VVH6-F 300/500V
H07VVH6-F 450/750V
测试交流电压：2000~3000V。
执行标准：符合VDE、GB。
|
PVC绝缘柔性扁平电缆 YFFB H05VVH6-F H05VVH6-F |
| 芯数×截面mm2 | 电缆宽×高mm | 单位重量kg/km | 安全载流量a |
| 3×0.75 | 10.70×4.5 | 81 | 8 |
| 3×1 | 11.30×4.7 | 93 | 11 |
| 3×1.5 | 13.65×5.75 | 136 | 16 |
| 3×2.5 | 16.50×6.70 | 199 | 22 |
| 3×4 | 18.55×7.65 | 276 | 30 |
| 3×6 | 20.20×8.20 | 348 | 37 |
| 3×10 | 25.40×10.20 | 558 | 52 |
| 3×16 | 29.30×11.50 | 783 | 70 |
| 3×25 | 35.97×14.39 | 1209 | 88 |
| 3×35 | 40.90×16.30 | 1626 | 114 |
| 3×50 | 47.20×18.40 | 2154 | 123 |
| 3×70 | 52.90×20.30 | 2866 | 155 |
| 3×95 | 60.40×22.80 | 3772 | 192 |
| 3×120 | 66.85×24.95 | 4661 | 221 |
| 3×150 | 73.81×27.27 | 5689 | 265 |
| 3×185 | 81.07×29.69 | 6913 | 310 |
| 3×240 | 90.70×33.30 | 8932 | 380 |
| 4×1.5 | 17.00×5.75 | 172 |
1.本表系扁平控制电缆在稳态条件下空气中敷设环境温度40℃时的最大允许载流量。 2.对不同于40℃的环境温度，用第4页表中的校正系数（ki）修正。 3.对于多芯电缆，组合安装电缆及在卷筒上缠绕使用的电缆等，应参照有关资料及使用经验选择减额系数。 4.对于继续工作的电缆，可按热等效均访根电流及实际经验选用比本表ib大的载流量但应确保电缆导体温度t： 正常时，t≯70℃, 短路时t≯160℃ |
| 4×2.5 | 20.80×6.70 | 255 | |
| 4×4 | 23.40×7.65 | 355 | |
| 4×6 | 25.60×8.20 | 450 | |
| 4×10 | 32.40×10.20 | 725 | |
| 4×16 | 37.60×11.50 | 1022 | |
| 4×25 | 46.36×14.39 | 1581 | |
| 4×35 | 52.40×16.30 | 2123 | |
| 4×50 | 60.80×18.40 | 2821 | |
| 4×70 | 68.40×20.30 | 3765 | |
| 4×95 | 78.40×22.80 | 4965 |
|
PVC绝缘柔性扁平电缆 YFFB H05VVH6-F H05VVH6-F |
| 芯数×截面mm2 | 电缆宽×高mm | 单位重量kg/km | 安全载流量a |
| 5×1.5 | 20.35×5.75 | 208 |
1.本表系扁平控制电缆在稳态条件下空气中敷设环境温度40℃时的最大允许载流量。 2.对不同于40℃的环境温度，用第4页表中的校正系数（ki）修正。 3.对于多芯电缆，组合安装电缆及在卷筒上缠绕使用的电缆等，应参照有关资料及使用经验选择减额系数。 4.对于继续工作的电缆，可按热等效均访根电流及实际经验选用比本表ib大的载流量但应确保电缆导体温度t： 正常时，t≯70℃, 短路时t≯160℃ |
| 5×2.5 | 25.10×6.70 | 311 | |
| 5×4 | 28.25×7.65 | 433 | |
| 5×6 | 31.00×8.20 | 551 | |
| 5×10 | 39.40×10.20 | 891 | |
| 5×16 | 45.90×11.50 | 1261 | |
| 5×25 | 56.75×14.39 | 1954 | |
| 7×1.5 | 30.05×5.75 | 303 | |
| 7×2.5 | 36.70×6.70 | 449 | |
| 7×4 | 40.95×7.65 | 621 | |
| 7×6 | 44.80×8.20 | 786 | |
| 7×10 | 56.40×10.20 | 1264 | |
| 8×0.75 | 26.20×4.50 | 202 | |
| 8×1.5 | 33.40×5.75 | 339 | |
| 8×2.5 | 41.00×6.70 | 505 | |
| 8×4 | 45.80×7.65 | 699 | |
| 10×1.5 | 40.10×5.75 | 412 | |
| 10×2.5 | 49.60×6.70 | 616 | |
| 12×1.5 | 46.80×5.75 | 484 | |
| 12×2.5 | 58.20×6.70 | 728 | |
| 16×1.5 | 62.10×6.15 | 675 | |
| 16×2.5 | 77.30×7.10 | 1008 | |
| 20×1.5 | 77.00×6.15 | 839 | |
| 20×2.5 | 96.00×7.10 | 1254 | |
| 24×1.5 | 91.90×6.15 | 1003 | |
| 2×2.5 | 12.20×6.70 | 144 |
|
PVC绝缘柔性扁平电缆 YFFB H05VVH6-F H05VVH6-F |
| 芯数×截面mm2 | 电缆宽×高mm | 单位重量kg/km | 安全载流量a |
| 3×2.5+1×1.5 | 20.80×6.70 | 249 |
1.本表系扁平控制电缆在稳态条件下空气中敷设环境温度40℃时的最大允许载流量。 2.对不同于40℃的环境温度，用第4页表中的校正系数（ki）修正。 3.对于多芯电缆，组合安装电缆及在卷筒上缠绕使用的电缆等，应参照有关资料及使用经验选择减额系数。 4.对于继续工作的电缆，可按热等效均访根电流及实际经验选用比本表ib大的载流量但应确保电缆导体温度t： 正常时，t≯70℃, 短路时t≯160℃ |
| 3×4+1×2.5 | 23.40×7.65 | 343 | |
| 3×6+1×4 | 25.60×8.20 | 436 | |
| 3×10+1×6 | 32.40×10.20 | 697 | |
| 3×16+1×6 | 37.60×11.50 | 954 | |
| 3×16+1×10 | 37.60×11.50 | 983 | |
| 3×25+1×10 | 44.27×14.39 | 1439 | |
| 3×25+1×16 | 44.27×14.39 | 1478 | |
| 3×35+1×10 | 49.20×16.30 | 1878 | |
| 3×35+1×16 | 49.20×16.30 | 1917 | |
| 3×50+1×16 | 57.59×18.40 | 2521 | |
| 3×50+1×25 | 57.59×18.40 | 2581 | |
| 3×70+1×25 | 64.40×20.30 | 3354 | |
| 3×70+1×35 | 64.40×20.30 | 3423 | |
| 3×95+1×35 | 74.00×22.80 | 4415 | |
| 3×95+1×50 | 74.00×22.80 | 4517 | |
| 3×120+1×50 | 80.85×24.95 | 5411 | |
| 3×25+2×10 | 55.57×15.19 | 1783 | |
| 3×35+2×10 | 58.90×16.30 | 2157 | |
| 3×50+2×16 | 67.80×18.40 | 2879 | |
| 3×70+2×16 | 73.50×20.30 | 3642 | |
| 3×95+2×16 | 81.00×22.80 | 4616 | |
| 4×50+2×16 | 81.40×18.40 | 3545 | |
| 6×16+2×2.5 | 78.80×14.39 | 2211 |
|
PVC绝缘柔性扁平电缆 YFFB H05VVH6-F H05VVH6-F |
| 芯数×截面mm2 | 电缆宽×高mm | 单位重量kg/km | 安全载流量a |
| 3×25+1×4×1.5 | 46.36×14.39 | 1435 |
1.本表系扁平控制电缆在稳态条件下空气中敷设环境温度40℃时的最大允许载流量。 2.对不同于40℃的环境温度，用第4页表中的校正系数（ki）修正。 3.对于多芯电缆，组合安装电缆及在卷筒上缠绕使用的电缆等，应参照有关资料及使用经验选择减额系数。 4.对于继续工作的电缆，可按热等效均访根电流及实际经验选用比本表ib大的载流量但应确保电缆导体温度t： 正常时，t≯70℃, 短路时t≯160℃ |
| 3×25+1×5×1.5 | 46.36×14.39 | 1440 | |
| 3×25+1×3×2.5 | 46.36×14.39 | 1433 | |
| 3×35+1×3×1.5 | 49.20×16.30 | 1822 | |
| 3×35+1×7×1.5 | 52.40×16.30 | 1935 | |
| 3×35+1×4×2.5 | 52.40×16.30 | 1916 | |
| 3×35+1×3×4 | 52.40×16.30 | 1932 | |
| 3×50+1×3×2.5 | 57.59×18.40 | 2429 | |
| 3×50+1×4×2.5 | 60.80×18.40 | 2532 | |
| 3×50+1×5×2.5 | 60.80×18.40 | 2542 | |
| 3×50+1×7×2.5 | 60.80×18.40 | 2585 | |
| 3×50+1×4×4 | 60.80×18.40 | 2572 | |
| 3×50+1×3×6 | 60.80×18.40 | 2578 | |
| 3×70+1×7×1.5 | 64.40×20.30 | 3238 | |
| 3×70+1×4×2.5 | 64.40×20.30 | 3222 | |
| 3×70+1×7×2.5 | 64.40×20.30 | 3384 | |
| 3×70+1×3×4 | 64.40×20.30 | 3236 | |
| 3×70+1×7×4 | 64.40×20.30 | 3461 | |
| 3×70+1×5×6 | 64.40×20.30 | 3447 | |
| 3×95+1×7×2.5 | 74.00×22.80 | 4312 | |
| 3×95+1×4×4 | 74.00×22.80 | 4299 | |
| 3×95+1×7×4 | 78.40×22.80 | 4497 | |
| 3×95+1×3×6 | 74.00×22.80 | 4306 | |
| 3×95+1×7×6 | 78.40×22.80 | 4584 |
