产品名称： WDZN-KYJYP2-22控制电缆 | |
| 产品型号： WDZN-KYJYP2-22 | ||
| 产品价格： |
||
| 发布时间：2016/5/5 8:43:57 | ||
| 关 注 度：20690 | ||
一、WDZN-KYJYP2-22阻燃耐火电缆执行标准：
参照GB/T9330-2008、GB/T12706-2008、GB/T19666-2005。
二、WDZN-KYJYP2-22阻燃耐火电缆的说明
低烟无卤电缆可分为低烟无卤阻燃系列和低烟无卤耐火系列。
低烟无卤电缆是本公司参展法国标准RCCE及NF系列标准，国家标准GB/T18380,GB/T19216,GB/T17651,GB/T17650及国际标准进行生产。
低烟无卤阻燃电缆具有难以着火并具有阻止或蔓延的能力，而且，一旦着火，它具有无卤，低烟，无毒，无腐蚀等特性。适用于如高层建筑，宾馆，医院，地铁，核电站，隧道，发电厂，矿山，石油，化工等。
低烟无卤耐火电缆除满足低烟无卤阻燃电缆的特性外，它还能在火灾条件下满足线路供电的能力。主要用于火灾报警，消防设备，排烟设备，以及紧急通道运输，照明等应急设施的供电线路中需要耐火的场所。
（1）、低烟无卤电缆的阻燃等级
根据GB/T18380.3-2002规定的试验条件，低烟无卤电缆的阻燃等级分为A、B、C、D四个等级。
|
阻燃等级 |
供火温度 |
供火时间 |
成束敷设电缆的非金属材料体积 |
碳化高度 |
自息时间 |
|
A |
≥815℃ |
40min |
≥7升/米 |
≤2.5米 |
≤1h |
|
B |
≥815℃ |
40min |
≥3.5升/米 |
≤2.5米 |
≤1h |
|
C |
≥815℃ |
20min |
≥1.5升/米 |
≤2.5米 |
≤1h |
|
D |
≥815℃ |
20min |
≥0.5升/米 |
≤2.5米 |
≤1h |
（2）、低烟无卤电缆绝缘采用不含卤素的交联聚乙烯，护套采用了不含卤素的聚烯烃材
料，所以组成电缆的所有材料都不含卤素。电缆燃烧时释放的烟雾量很少，它不会产生很浓的酸雾，有毒气体，毒性很小。

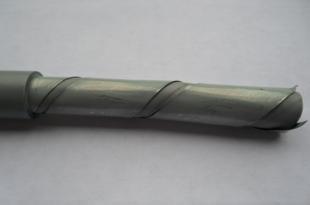

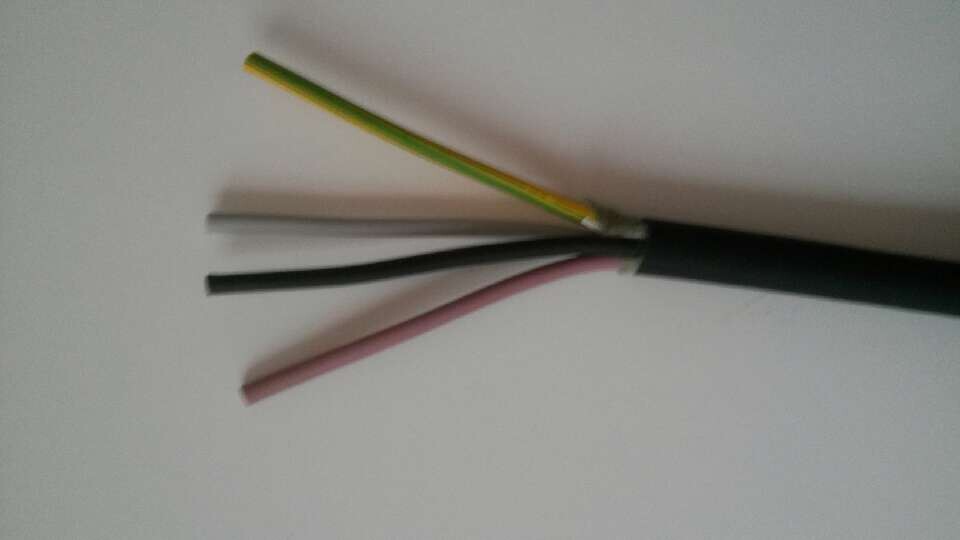

三、WDZN-KYJYP2-22阻燃耐火电缆产品结构：
四、WDZN-KYJYP2-22阻燃耐火电缆产品表示方法
（1）、低烟无卤电缆型号由燃烧特性代号和电缆型号两部分组成
燃烧特性
|
名称 |
代号 |
|
阻燃A级 |
ZA |
|
阻燃B级 |
ZB |
|
阻燃C级 |
ZC |
|
阻燃D级 |
ZD |
|
耐火 |
N |
|
低卤低烟 |
WD |
用途代号
|
名称 |
代号 |
|
电力 |
省略 |
|
控制 |
K |
|
布线 |
B |
材料代号
|
名称 |
代号 |
|
铜导体 |
省略 |
|
交联聚乙烯绝缘 |
YJ |
|
聚烯烃护套 |
Y（E） |
（2）、产品用型号，额定电压，芯数，标称截面和本标准号表示。
例如：
额定电压600/1000V交联聚乙烯绝缘绝缘聚烯烃护套阻燃B类低烟无卤电缆，3芯，240m㎡。
表示为：WDZB-YJY 600/1000V 3*240 Q/TEC16.05-2005
五、电缆的型号及名称。 见表
|
型号 |
名称 |
阻燃级别 |
芯数 |
截面m㎡ |
额定电压V |
|
WDZ-KYJY （WDZ-KYJE）
|
交联聚乙烯聚烯烃护套阻燃低烟无卤控制电缆 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-KYJY22 （WDZ-KYJE22） |
交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃低烟无卤控制电缆 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WWDZB-YJY DZ-KYJYP2 （WDZ-KYJEP2） |
交联聚乙烯绝缘钢带屏蔽聚烯烃护套阻燃低烟无卤控制电缆 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-KYJYP2-22 （WDZB-YJY ） |
交联聚乙烯绝缘钢带屏蔽钢带铠装聚烯烃护套阻燃低烟无卤控制电缆 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJY （WDZN-KYJE） |
交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤控制电缆 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJY22 （WDZN--KYJE22） |
交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤控制电缆 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJYP2 （WDZN-KYJEP2）
|
交联聚乙烯绝缘铜带屏蔽聚烯烃护套阻燃耐火低烟无卤控制电缆 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
（WDZ-YJE） |
交联聚乙烯绝缘聚烯烃护套阻燃低烟无卤电力电缆 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZ-YJY22 （WDZ-YJE22） |
交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤电力电缆 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZN-YJY （WDZN-YJE） |
交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤电力电缆 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZN-YJY22 （WDZN-YJE22）
|
交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤电力电缆 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
六、适用特性
1、 控制电缆的额定电压U。/U为450/750V。
2、 电缆长期允许工作温度不超过90℃。
3、 安装时环境温度不宜低于0℃
4、 电缆安装时的最小弯曲半径
A、 低烟无卤阻燃，耐火控制电缆：无铠装层的电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
B、 低烟无卤阻燃，耐火电力电缆的最小弯曲半径。见下表：（D电缆的外径）
|
项目 |
单芯电缆 |
多芯电缆 |
||
|
无铠装 |
有铠装 |
无铠装 |
有铠装 |
|
|
安装时最小弯曲半径 |
20D |
15D |
15D |
12D |
5、 多芯电缆中性线导体标称截面。见下表：
|
主绝缘线芯导体标称截面mm2 |
中性线导体标称截面 |
|
|
3+1，3+2，4+1芯 |
等4，5芯 |
|
|
4 |
2.5 |
4 |
|
6 |
4 |
6 |
|
10 |
6 |
10 |
|
16 |
10 |
16 |
|
25 |
16 |
25 |
|
35 |
16 |
35 |
|
50 |
25 |
50 |
|
70 |
35 |
70 |
|
90 |
50 |
90 |
|
120 |
70 |
120 |
|
150 |
70 |
150 |
|
185 |
95 |
185 |
|
240 |
120 |
240 |
|
300 |
150 |
300 |
|
400 |
185 |
400 |
6、 单芯电缆导电线芯为圆形，16 mm2及以上者可以紧压。多芯电缆线芯截面为35 mm2及一下者，其线芯为圆形，线芯截面为50 mm2及以上者为扇形，瓦型，或半圆形。四芯电缆中第四芯（中性线芯）可为圆形或扇形。五芯电缆中性线可为圆形或瓦型6 mm2及以下者允许由单根导体构成，10 mm2及以上者由多根单线组成。成型导体（扇形，瓦型或半圆形）应当紧压。
七、主要性能
1、 低烟无卤阻燃型
1） 阻燃性能应能通过GB18380的成束电缆燃烧试验。试验后电缆烧焦或受影响部分达到的高度应不超过火焰作用点以上2.5m，或单根垂直燃烧试验。
2） 卤酸气体释放量试验应能通过GB/T17650.1-1998卤酸气体总量测定∠5mg/g以及GB/T17650.2-19981用测量PH值和电导率来测定气体的酸度（1L水中PH≥4.3 电导率值应不超过10us/mm）
3） 烟密度试验应能通过GB/T17651.2-1998电缆或光纤在特点条件下燃烧的烟密度测定（透光率的最小值≥60%）
4） 导体直流电阻符合GB/T3956的规定
5） 工频耐压试验：电力电缆应经受3500V，5min不击穿。控制电缆应经受3000V，5min不击穿。
6） 应经受-15℃的低温卷绕试验或低温冲击试验，试验后试样表面应无目力可见裂纹。
2、 低烟无卤耐火型
除满足阻燃低烟无卤型的性能以外，其耐火试验应能通过GB/T19216-2003在火焰条件下电缆或光纤的线路完整性试验中的规定，在750℃，90min燃烧，2A熔丝不容断。
八、电缆的规格及参数数据
WDZ-KYJY交联聚乙烯绝缘聚烯烃护套阻燃低烟无卤控制电缆
|
芯数*截面mm2 |
结构 |
外径mm |
理论重量kg/km |
芯数*截面mm2 |
结构 |
外径mm |
理论重量kg/km |
芯数*截面mm2 |
结构 |
外径mm |
理论重量kg/km |
|
2*1.5 |
1/1.38 |
8.4 |
100 |
7*1.5 |
1/1.38 |
11.1 |
213 |
14*1.5 |
1/1.38 |
15.7 |
402 |
|
2*1.5 |
7/0.52 |
8.7 |
1.9 |
7*1.5 |
7/0.52 |
11.7 |
222 |
14*1.5 |
7/0.52 |
16.5 |
419 |
|
2*2.5 |
1/1.78 |
9.2 |
132 |
7*2.5 |
1/1.78 |
12.9 |
314 |
14*2.5 |
1/1.78 |
17.4 |
559 |
|
2*2.5 |
7/0.68 |
9.7 |
138 |
7*2.5 |
7/0.68 |
13.7 |
333 |
14*2.5 |
7/0.68 |
18.6 |
583 |
|
2*4 |
1/2.25 |
10.1 |
169 |
7*4.0 |
1/2.25 |
14.4 |
430 |
14*4.0 |
1/2.25 |
19.9 |
805 |
|
2*4 |
7/0.85 |
10.7 |
180 |
7*4.0 |
7/0.85 |
15.3 |
447 |
14*4.0 |
7/0.85 |
21.2 |
836 |
|
2*6 |
1/2.76 |
11.1 |
220 |
7*6.0 |
1/2.76 |
15.9 |
579 |
14*6.0 |
1/2.76 |
22.2 |
1098 |
|
2*6 |
7/1.04 |
11.8 |
137 |
7*6.0 |
7/1.04 |
17.0 |
600 |
14*6.0 |
7/1.04 |
23.8 |
1136 |
|
3*1.5 |
1/1.38 |
8.8 |
126 |
8*1.5 |
1/1.38 |
12.6 |
262 |
16*1.5 |
1/1.38 |
16.5 |
447 |
|
3*1.5 |
7/0.52 |
9.2 |
131 |
8*1.5 |
7/0.52 |
13.2 |
272 |
16*1.5 |
7/0.52 |
17.3 |
465 |
|
3*2.5 |
1/1.78 |
9.6 |
166 |
8*2.5 |
1/1.78 |
13.9 |
354 |
16*2.5 |
1/1.78 |
18.7 |
646 |
|
3*2.5 |
7/0.68 |
10.2 |
173 |
8*2.5 |
7/0.68 |
14.8 |
371 |
16*2.5 |
7/0.68 |
20.0 |
674 |
|
3*4 |
1/2.25 |
10.7 |
218 |
8*4.0 |
1/2.25 |
15.4 |
487 |
19*1.5 |
1/1.38 |
17.3 |
511 |
|
3*4 |
7/0.85 |
11.3 |
229 |
8*4.0 |
7/0.85 |
16.4 |
506 |
19*1.5 |
7/0.52 |
18.2 |
532 |
|
3*6.0 |
1/2.76 |
12.4 |
314 |
8*6.0 |
1/2.25 |
17.5 |
677 |
19*2.5 |
1/1.78 |
19.7 |
742 |
|
3*6.0 |
7/1.04 |
13.1 |
326 |
8*6.0 |
7/1.04 |
18.7 |
704 |
19*2.5 |
7/0.68 |
21.0 |
773 |
|
4*1.5 |
1/1.38 |
9.5 |
153 |
10*1.5 |
1/1.38 |
14.5 |
321 |
24*1.5 |
1/1.38 |
20.5 |
655 |
|
4*1.5 |
7/0.52 |
9.9 |
159 |
10*1.5 |
7/0.52 |
15.2 |
334 |
24*1.5 |
7/0.52 |
21.6 |
681 |
|
4*2.5 |
1/1.78 |
10.5 |
204 |
10*2.5 |
1/1.78 |
16.1 |
436 |
24*2.5 |
1/1.78 |
22.9 |
920 |
|
4*2.5 |
7/0.68 |
11.1 |
213 |
10*2.5 |
7/0.68 |
17.2 |
457 |
24*2.5 |
7/0.68 |
24.4 |
958 |
|
4*4.0 |
1/2.25 |
12.2 |
194 |
10*4 |
1/2.25 |
18.4 |
622 |
27*1.5 |
1/1.38 |
20.9 |
715 |
|
4*4.0 |
7/0.85 |
12.9 |
306 |
10*4.0 |
7/0.85 |
19.6 |
647 |
27*1.5 |
7/0.52 |
22.0 |
744 |
|
4*6.0 |
1/2.76 |
13.4 |
392 |
10*6.0 |
1/2.76 |
20.4 |
836 |
27*2.5 |
1/1.78 |
23.4 |
1010 |
|
4*6.0 |
7/1.04 |
14.3 |
406 |
10*6.0 |
7/1.04 |
21.9 |
872 |
27*2.5 |
7/0.68 |
25.0 |
1052 |
|
5*1.5 |
1/1.38 |
10.3 |
175 |
12*1.5 |
1/1.38 |
14.9 |
358 |
30*1.5 |
1/1.38 |
21.6 |
779 |
|
5*1.5 |
7/0.52 |
10.8 |
183 |
12*1.5 |
7/0.52 |
15.7 |
373 |
30*1.5 |
7/0.52 |
22.8 |
809 |
|
5*2.5 |
1/1.78 |
12.0 |
260 |
12*2.5 |
1/1.78 |
16.6 |
494 |
30*2.5 |
1/1.78 |
24.2 |
1104 |
|
5*2.5 |
7/0.68 |
12.7 |
272 |
12*2.5 |
7/0.68 |
17.7 |
515 |
30*2.5 |
7/0.68 |
25.9 |
1149 |
|
5*4.0 |
1/2.25 |
13.3 |
349 |
12*4.0 |
1/2.25 |
19.0 |
709 |
37*1.5 |
1/1.38 |
23.3 |
926 |
|
5*4.0 |
7/0.85 |
14.1 |
363 |
12*4.0 |
7/0.85 |
20.2 |
736 |
37*1.5 |
7/0.52 |
24.5 |
962 |
|
5*6.0 |
1/2.76 |
14.6 |
463 |
12*6.0 |
1/2.76 |
21.1 |
962 |
37*2.5 |
1/1.78 |
26.1 |
1324 |
|
5*6.0 |
7/1.04 |
15.6 |
480 |
12*6.0 |
7/1.04 |
22.6 |
996 |
37*2.5 |
7/0.68 |
27.9 |
1376 |
表6 WDZ-KYJY22 交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃低烟无卤控制电缆
|
芯数*截面mm2 |
结构 |
外径mm |
理论重量kg/km |
芯数*截面mm2 |
结构 |
外径mm |
理论重量kg/km |
芯数*截面mm2 |
结构 |
外径mm |
理论重量kg/km |
|
2*1.5 |
1/1.38 |
12.2 |
235 |
7*1.5 |
1/1.38 |
14.9 |
383 |
14*1.5 |
1/1.38 |
19.3 |
619 |
|
2*1.5 |
7/0.52 |
12.5 |
248 |
7*1.5 |
7/0.52 |
15.5 |
399 |
14*1.5 |
7/0.52 |
20.1 |
645 |
|
2*2.5 |
1/1.78 |
13.0 |
276 |
7*2.5 |
1/1.78 |
16.1 |
478 |
14*2.5 |
1/1.78 |
21.0 |
797 |
|
2*2.5 |
7/0.68 |
13.5 |
289 |
7*2.5 |
7/0.68 |
16.9 |
506 |
14*2.5 |
7/0.68 |
22.2 |
835 |
|
2*4 |
1/2.25 |
13.9 |
326 |
7*4.0 |
1/2.25 |
17.6 |
610 |
14*4.0 |
1/2.25 |
23.1 |
1047 |
|
2*4 |
7/0.85 |
14.5 |
345 |
7*4.0 |
7/0.85 |
18.5 |
637 |
14*4.0 |
7/0.85 |
24.4 |
1092 |
|
2*6 |
1/2.76 |
14.9 |
390 |
7*6.0 |
1/2.76 |
19.5 |
798 |
14*6.0 |
1/2.76 |
25.4 |
1364 |
|
2*6 |
7/1.04 |
15.6 |
416 |
7*6.0 |
7/1.04 |
20.6 |
833 |
14*6.0 |
7/1.04 |
27.0 |
1420 |
|
3*1.5 |
1/1.38 |
12.6 |
266 |
8*1.5 |
1/1.38 |
15.8 |
422 |
16*1.5 |
1/1.38 |
20.1 |
673 |
|
3*1.5 |
7/0.52 |
13.0 |
276 |
8*1.5 |
7/0.52 |
16.4 |
439 |
16*1.5 |
7/0.52 |
20.9 |
702 |
|
3*2.5 |
1/1.78 |
13.4 |
317 |
8*2.5 |
1/1.78 |
17.1 |
529 |
16*2.5 |
1/1.78 |
21.9 |
874 |
|
3*2.5 |
7/0.68 |
14.0 |
331 |
8*2.5 |
7/0.68 |
18.0 |
555 |
16*2.5 |
7/0.68 |
23.2 |
916 |
|
3*4 |
1/2.25 |
14.5 |
382 |
8*4.0 |
1/2.25 |
18.6 |
679 |
19*1.5 |
1/1.38 |
20.9 |
748 |
|
3*4 |
7/0.85 |
15.1 |
401 |
8*4.0 |
7/0.85 |
19.6 |
710 |
19*1.5 |
7/0.52 |
21.8 |
779 |
|
3*6.0 |
1/2.76 |
15.6 |
471 |
8*6.0 |
1/2.25 |
20.7 |
891 |
19*2.5 |
1/1.78 |
22.9 |
981 |
|
3*6.0 |
7/1.04 |
16.3 |
492 |
8*6.0 |
7/1.04 |
21.9 |
932 |
19*2.5 |
7/0.68 |
24.2 |
1026 |
|
4*1.5 |
1/1.38 |
13.3 |
302 |
10*1.5 |
1/1.38 |
17.7 |
503 |
24*1.5 |
1/1.38 |
23.7 |
903 |
|
4*1.5 |
7/0.52 |
13.7 |
313 |
10*1.5 |
7/0.52 |
18.8 |
545 |
24*1.5 |
7/0.52 |
24.8 |
941 |
|
4*2.5 |
1/1.78 |
14.3 |
365 |
10*2.5 |
1/1.78 |
19.7 |
658 |
24*2.5 |
1/1.78 |
26.1 |
1194 |
|
4*2.5 |
7/0.68 |
14.9 |
382 |
10*2.5 |
7/0.68 |
20.8 |
691 |
24*2.5 |
7/0.68 |
27.6 |
1250 |
|
4*4.0 |
1/2.25 |
15.4 |
450 |
10*4 |
1/2.25 |
21.6 |
846 |
27*1.5 |
1/1.38 |
24.1 |
968 |
|
4*4.0 |
7/0.85 |
16.1 |
470 |
10*4.0 |
7/0.85 |
22.8 |
885 |
27*1.5 |
7/0.52 |
25.2 |
1008 |
|
4*6.0 |
1/2.76 |
16.6 |
561 |
10*6.0 |
1/2.76 |
23.6 |
1083 |
2, 7*2.5 |
1/1.78 |
26.6 |
1290 |
|
4*6.0 |
7/1.04 |
17.5 |
586 |
10*6.0 |
7/1.04 |
25.1 |
1135 |
27*2.5 |
7/0.68 |
28.2 |
1350 |
|
5*1.5 |
1/1.38 |
14.1 |
335 |
12*1.5 |
1/1.38 |
18.1 |
545 |
30*1.5 |
1/1.38 |
24.8 |
1039 |
|
5*1.5 |
7/0.52 |
14.6 |
348 |
12*1.5 |
7/0.52 |
18.9 |
568 |
30*1.5 |
7/0.52 |
26.0 |
1083 |
|
5*2.5 |
1/1.78 |
15.2 |
414 |
12*2.5 |
1/1.78 |
20.2 |
722 |
30*2.5 |
1/1.78 |
27.4 |
1394 |
|
5*2.5 |
7/0.68 |
15.9 |
433 |
12*2.5 |
7/0.68 |
21.3 |
756 |
30*2.5 |
7/0.68 |
29.1 |
1457 |
|
5*4.0 |
1/2.25 |
16.5 |
516 |
12*4.0 |
1/2.25 |
22.2 |
940 |
37*1.5 |
1/1.38 |
26.5 |
1205 |
|
5*4.0 |
7/0.85 |
17.3 |
539 |
12*4.0 |
7/0.85 |
23.4 |
981 |
37*1.5 |
7/0.52 |
27.7 |
1255 |
|
5*6.0 |
1/2.76 |
18.2 |
666 |
12*6.0 |
1/2.76 |
24.3 |
1216 |
37*2.5 |
1/1.78 |
31.1 |
1954 |
|
5*6.0 |
7/1.04 |
19.2 |
695 |
12*6.0 |
7/1.04 |
25.8 |
1267 |
37*2.5 |
7/0.68 |
32.9 |
2047 |
表7 WDZN-KYJY 交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤控制电缆
|
芯数*截面mm2 |
结构 |
外径mm |
理论重量kg/km |
芯数*截面mm2 |
结构 |
外径mm |
理论重量kg/km |
芯数*截面mm2 |
结构 |
外径mm |
理论重量kg/km |
|
2*1.5 |
1/1.38 |
10.0 |
157 |
7*1.5 |
1/1.38 |
13.5 |
258 |
14*1.5 |
1/1.38 |
18.9 |
489 |
|
2*1.5 |
7/0.52 |
10.4 |
178 |
7*1.5 |
7/0.52 |
14.0 |
269 |
14*1.5 |
7/0.52 |
19.7 |
509 |
|
2*2.5 |
1/1.78 |
10.8 |
201 |
7*2.5 |
1/1.78 |
15.3 |
367 |
14*2.5 |
1/1.78 |
20.7 |
654 |
|
2*2.5 |
7/0.68 |
11.4 |
208 |
7*2.5 |
7/0.68 |
16.0 |
389 |
14*2.5 |
7/0.68 |
21.8 |
684 |
|
2*4 |
1/2.25 |
11.8 |
239 |
7*4.0 |
1/2.25 |
16.7 |
488 |
14*4.0 |
1/2.25 |
23.1 |
915 |
|
2*4 |
7/0.85 |
12.4 |
247 |
7*4.0 |
7/0.85 |
17.6 |
508 |
14*4.0 |
7/0.85 |
24.5 |
952 |
|
2*6 |
1/2.76 |
12.8 |
288 |
7*6.0 |
1/2.76 |
18.2 |
642 |
14*6.0 |
1/2.76 |
25.4 |
1218 |
|
2*6 |
7/1.04 |
13.5 |
297 |
7*6.0 |
7/1.04 |
19.3 |
667 |
14*6.0 |
7/1.04 |
27.0 |
1246 |
|
3*1.5 |
1/1.38 |
10.6 |
185 |
8*1.5 |
1/1.38 |
15.1 |
325 |
16*1.5 |
1/1.38 |
19.9 |
545 |
|
3*1.5 |
7/0.52 |
11.0 |
191 |
8*1.5 |
7/0.52 |
15.7 |
338 |
16*1.5 |
7/0.52 |
20.7 |
567 |
|
3*2.5 |
1/1.78 |
11.4 |
235 |
8*2.5 |
1/1.78 |
16.4 |
422 |
16*2.5 |
1/1.78 |
22.2 |
757 |
|
3*2.5 |
7/0.68 |
12.0 |
244 |
8*2.5 |
7/0.68 |
17.3 |
441 |
16*2.5 |
7/0.68 |
23.4 |
791 |
|
3*4 |
1/2.25 |
12.4 |
290 |
8*4.0 |
1/2.25 |
18.0 |
564 |
19*1.5 |
1/1.38 |
20.9 |
623 |
|
3*4 |
7/0.85 |
13.1 |
300 |
8*4.0 |
7/0.85 |
18.9 |
586 |
19*1.5 |
7/0.52 |
21.8 |
649 |
|
3*6.0 |
1/2.76 |
14.1 |
395 |
8*6.0 |
1/2.25 |
20.0 |
762 |
19*2.5 |
1/1.78 |
23.3 |
870 |
|
3*6.0 |
7/1.04 |
14.9 |
408 |
8*6.0 |
7/1.04 |
21.2 |
794 |
19*2.5 |
7/0.68 |
24.6 |
909 |
|
4*1.5 |
1/1.38 |
11.5 |
222 |
10*1.5 |
1/1.38 |
17.5 |
405 |
24*1.5 |
1/1.38 |
24.7 |
799 |
|
4*1.5 |
7/0.52 |
11.9 |
232 |
10*1.5 |
7/0.52 |
18.2 |
421 |
24*1.5 |
7/0.52 |
25.8 |
833 |
|
4*2.5 |
1/1.78 |
12.4 |
275 |
10*2.5 |
1/1.78 |
19.1 |
526 |
24*2.5 |
1/1.78 |
27.1 |
1079 |
|
4*2.5 |
7/0.68 |
13.0 |
286 |
10*2.5 |
7/0.68 |
20.1 |
549 |
24*2.5 |
7/0.68 |
28.7 |
1128 |
|
4*4.0 |
1/2.25 |
14.2 |
389 |
10*4 |
1/2.25 |
21.4 |
729 |
27*1.5 |
1/1.38 |
25.2 |
874 |
|
4*4.0 |
7/0.85 |
14.9 |
403 |
10*4.0 |
7/0.85 |
22.6 |
759 |
27*1.5 |
7/0.52 |
26.4 |
910 |
|
4*6.0 |
1/2.76 |
15.4 |
481 |
10*6.0 |
1/2.76 |
23.4 |
951 |
27*2.5 |
1/1.78 |
27.7 |
1186 |
|
4*6.0 |
7/1.04 |
16.3 |
498 |
10*6.0 |
7/1.04 |
24.8 |
993 |
27*2.5 |
7/0.68 |
29.3 |
1239 |
|
5*1.5 |
1/1.38 |
12.4 |
267 |
12*1.5 |
1/1.38 |
18.0 |
416 |
30*1.5 |
1/1.38 |
26.1 |
952 |
|
5*1.5 |
7/0.52 |
12.9 |
275 |
12*1.5 |
7/0.52 |
18.8 |
434 |
30*1.5 |
7/0.52 |
27.3 |
992 |
|
5*2.5 |
1/1.78 |
14.1 |
352 |
12*2.5 |
1/1.78 |
19.7 |
559 |
30*2.5 |
1/1.78 |
28.7 |
1297 |
|
5*2.5 |
7/0.68 |
14.8 |
389 |
12*2.5 |
7/0.68 |
20.7 |
585 |
30*2.5 |
7/0.68 |
30.4 |
1355 |
|
5*4.0 |
1/2.25 |
15.4 |
465 |
12*4.0 |
1/2.25 |
22.0 |
786 |
37*1.5 |
1/1.38 |
28.1 |
1135 |
|
5*4.0 |
7/0.85 |
16.2 |
481 |
12*4.0 |
7/0.85 |
23.3 |
820 |
37*1.5 |
7/0.52 |
29.4 |
1181 |
|
5*6.0 |
1/2.76 |
16.8 |
578 |
12*6.0 |
1/2.76 |
24.1 |
1049 |
37*2.5 |
1/1.78 |
30.9 |
1556 |
|
5*6.0 |
7/1.04 |
17.7 |
598 |
12*6.0 |
7/1.04 |
25.6 |
1090 |
37*2.5 |
7/0.68 |
32.8 |
1625 |
表8 WDZN-KYJYP2-22 交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤控制电缆
|
芯数*截面mm2 |
结构 |
外径mm |
理论重量kg/km |
芯数*截面mm2 |
结构 |
外径mm |
理论重量kg/km |
芯数*截面mm2 |
结构 |
外径mm |
理论重量kg/km |
|
2*1.5 |
1/1.38 |
13.8 |
325 |
7*1.5 |
1/1.38 |
17.3 |
475 |
14*1.5 |
1/1.38 |
22.5 |
770 |
|
2*1.5 |
7/0.52 |
14.2 |
351 |
7*1.5 |
7/0.52 |
17.8 |
494 |
14*1.5 |
7/0.52 |
23.3 |
802 |
|
2*2.5 |
1/1.78 |
14.6 |
381 |
7*2.5 |
1/1.78 |
18.5 |
576 |
14*2.5 |
1/1.78 |
24.3 |
960 |
|
2*2.5 |
7/0.68 |
15.2 |
395 |
7*2.5 |
7/0.68 |
19.2 |
608 |
14*2.5 |
7/0.68 |
25.4 |
1006 |
|
2*4 |
1/2.25 |
15.6 |
433 |
7*4.0 |
1/2.25 |
19.9 |
715 |
14*4.0 |
1/2.25 |
26.3 |
1224 |
|
2*4 |
7/0.85 |
16.2 |
449 |
7*4.0 |
7/0.85 |
20.8 |
747 |
14*4.0 |
7/0.85 |
27.7 |
1278 |
|
2*6 |
1/2.76 |
16.6 |
495 |
7*6.0 |
1/2.76 |
21.8 |
914 |
14*6.0 |
1/2.76 |
28.6 |
1556 |
|
2*6 |
7/1.04 |
17.3 |
516 |
7*6.0 |
7/1.04 |
22.9 |
954 |
14*6.0 |
7/1.04 |
30.2 |
1622 |
|
3*1.5 |
1/1.38 |
14.4 |
360 |
8*1.5 |
1/1.38 |
18.3 |
532 |
16*1.5 |
1/1.38 |
23.5 |
839 |
|
3*1.5 |
7/0.52 |
14.8 |
372 |
8*1.5 |
7/0.52 |
18.9 |
553 |
16*1.5 |
7/0.52 |
24.3 |
874 |
|
3*2.5 |
1/1.78 |
15.2 |
423 |
8*2.5 |
1/1.78 |
19.6 |
646 |
16*2.5 |
1/1.78 |
25.4 |
1053 |
|
3*2.5 |
7/0.68 |
15.8 |
440 |
8*2.5 |
7/0.68 |
20.5 |
676 |
16*2.5 |
7/0.68 |
26.6 |
1103 |
|
3*4 |
1/2.25 |
16.2 |
492 |
8*4.0 |
1/2.25 |
21.2 |
808 |
19*1.5 |
1/1.38 |
24.5 |
933 |
|
3*4 |
7/0.85 |
16.9 |
512 |
8*4.0 |
7/0.85 |
22.1 |
843 |
19*1.5 |
7/0.52 |
25.4 |
971 |
|
3*6.0 |
1/2.76 |
17.3 |
590 |
8*6.0 |
1/2.25 |
23.2 |
1031 |
19*2.5 |
1/1.78 |
26.5 |
1181 |
|
3*6.0 |
7/1.04 |
18.1 |
614 |
8*6.0 |
7/1.04 |
24.4 |
1079 |
19*2.5 |
7/0.68 |
27.8 |
1237 |
|
4*1.5 |
1/1.38 |
15.3 |
410 |
10*1.5 |
1/1.38 |
20.7 |
643 |
24*1.5 |
1/1.38 |
27.9 |
1128 |
|
4*1.5 |
7/0.52 |
15.7 |
427 |
10*1.5 |
7/0.52 |
21.8 |
692 |
24*1.5 |
7/0.52 |
29.0 |
1175 |
|
4*2.5 |
1/1.78 |
16.2 |
478 |
10*2.5 |
1/1.78 |
22.7 |
810 |
24*2.5 |
1/1.78 |
30.3 |
1439 |
|
4*2.5 |
7/0.68 |
16.8 |
497 |
10*2.5 |
7/0.68 |
23.7 |
848 |
24*2.5 |
7/0.68 |
31.9 |
1507 |
|
4*4.0 |
1/2.25 |
17.4 |
585 |
10*4 |
1/2.25 |
24.6 |
1015 |
27*1.5 |
1/1.38 |
28.4 |
1210 |
|
4*4.0 |
7/0.85 |
18.1 |
608 |
10*4.0 |
7/0.85 |
25.8 |
1060 |
27*1.5 |
7/0.52 |
29.6 |
1260 |
|
4*6.0 |
1/2.76 |
18.6 |
692 |
10*6.0 |
1/2.76 |
26.6 |
1263 |
27*2.5 |
1/1.78 |
30.9 |
1553 |
|
4*6.0 |
7/1.04 |
19.5 |
720 |
10*6.0 |
7/1.04 |
28.0 |
1324 |
27*2.5 |
7/0.68 |
32.5 |
1627 |
|
5*1.5 |
1/1.38 |
16.2 |
462 |
12*1.5 |
1/1.38 |
21.2 |
679 |
30*1.5 |
1/1.38 |
29.3 |
1299 |
|
5*1.5 |
7/0.52 |
16.7 |
477 |
12*1.5 |
7/0.52 |
22.0 |
707 |
30*1.5 |
7/0.52 |
30.5 |
1354 |
|
5*2.5 |
1/1.78 |
17.3 |
539 |
12*2.5 |
1/1.78 |
23.3 |
870 |
30*2.5 |
1/1.78 |
31.9 |
1677 |
|
5*2.5 |
7/0.68 |
18.0 |
585 |
12*2.5 |
7/0.68 |
24.3 |
911 |
30*2.5 |
7/0.68 |
33.6 |
1781 |
|
5*4.0 |
1/2.25 |
18.6 |
668 |
12*4.0 |
1/2.25 |
25.2 |
1100 |
37*1.5 |
1/1.38 |
31.3 |
1507 |
|
5*4.0 |
7/0.85 |
19.4 |
694 |
12*4.0 |
7/0.85 |
26.5 |
1149 |
37*1.5 |
7/0.52 |
32.6 |
1570 |
|
5*6.0 |
1/2.76 |
20.4 |
822 |
12*6.0 |
1/2.76 |
27.3 |
1389 |
37*2.5 |
1/1.78 |
35.9 |
2340 |
|
5*6.0 |
7/1.04 |
21.3 |
855 |
12*6.0 |
7/1.04 |
28.8 |
1449 |
37*2.5 |
7/0.68 |
37.8 |
2453 |
表9 , WDZ-YJY 交联聚乙烯绝缘聚烯烃护套阻燃低烟无卤电力电缆
|
规 格 芯数*截面 m m2 |
理论外径mm |
理论重量kg/km |
规 格 芯数*截面m m2 |
理论外径mm |
理论 重量kg/km |
规 格 芯数*截面m m2 |
理论外径mm |
理论重量kg/km |
|
1*1.5 |
5.6 |
51.5 |
3*35 |
23.4 |
1296.9 |
3*10+1*6 |
16.4 |
530.6 |
|
1*2.5 |
6.0 |
64.5 |
3*50 |
23.6 |
1684.8 |
3*16+1*10 |
18.5 |
766.9 |
|
1*4 |
6.5 |
82.7 |
3*70 |
27.0 |
2289.5 |
3*25+1*16 |
22.3 |
1166.6 |
|
1*6 |
7.0 |
105.7 |
3*95 |
30.1 |
3028.7 |
3*35+1*16 |
24.1 |
1463.9 |
|
1*10 |
8.3 |
155.5 |
3*120 |
33.5 |
3789.8 |
3*50+1*25 |
25.9 |
1966.6 |
|
1*16 |
9.0 |
217.2 |
3*150 |
37.3 |
4736.1 |
3*70+1*35 |
29.9 |
2686.6 |
|
1*25 |
10.6 |
318.8 |
3*185 |
41.3 |
5826.0 |
3*95+1*50 |
33.8 |
3587.9 |
|
1*35 |
11.6 |
419.7 |
3*240 |
46.7 |
7508.2 |
3*120+1*70 |
37.4 |
4548.9 |
|
1*50 |
13.2 |
575.0 |
4*1.5 |
10.7 |
175.9 |
3*150+1*70 |
41.2 |
5499.4 |
|
1*70 |
15.1 |
780.8 |
4*2.5 |
11.7 |
224.9 |
3*185+1*95 |
46.2 |
6842.2 |
|
1*95 |
16.8 |
1029.6 |
4*4 |
12.8 |
295.0 |
3*240+1*120 |
51.9 |
8766.1 |
|
1*120 |
18.5 |
1284.0 |
4*6 |
14.0 |
387.7 |
3*300+1*150 |
57.5 |
10872.3 |
|
1*150 |
20.6 |
1597.5 |
4*10 |
17.2 |
578.4 |
3*2.5+2*1.5 |
12.2 |
241.6 |
|
1*185 |
22.8 |
1960.1 |
4*16 |
19.0 |
823.1 |
3*4+2*2.5 |
13.3 |
316.5 |
|
1*240 |
25.4 |
2510.6 |
4*25 |
23.2 |
1265.5 |
3*6+2*4 |
14.7 |
422.2 |
|
1*300 |
30.1 |
3153.2 |
4*35 |
25.6 |
1661.9 |
3*10+2*6 |
17.3 |
611.2 |
|
1*400 |
33.7 |
4148.7 |
4*50 |
26.2 |
2209.4 |
3*16+2*10 |
20.3 |
899.3 |
|
1*500 |
38.0 |
5170.9 |
4*70 |
30.5 |
3032.6 |
3*25+2*16 |
23.7 |
1351.7 |
|
1*630 |
42.1 |
6469.9 |
4*95 |
34.4 |
4019.4 |
3*35+2*16 |
25.4 |
1647.1 |
|
1*800 |
46.9 |
8160.5 |
4*120 |
38.0 |
5028.6 |
3*50+2*25 |
26.2 |
2215.3 |
|
2*1.5 |
9.6 |
115.1 |
4*150 |
42.3 |
6269.6 |
3*70+2*35 |
30.4 |
3029.1 |
|
2*2.5 |
10.4 |
142.7 |
4*185 |
46.9 |
7711.3 |
3*95+2*50 |
34.1 |
4083.8 |
|
2*4 |
11.3 |
185.8 |
4*240 |
53.1 |
9937.2 |
3*120+2*70 |
37.3 |
5227.4 |
|
2*6 |
12.3 |
238.9 |
4*300 |
59.4 |
12338.6 |
3*150+2*70 |
41.8 |
6184.5 |
|
2*10 |
14.9 |
359.1 |
5*1.5 |
11.5 |
205.6 |
3*185+2*95 |
46.9 |
7782.0 |
|
2*16 |
16.4 |
485.3 |
5*2.5 |
12.6 |
265.6 |
3*240+2*120 |
52.7 |
9933.3 |
|
2*25 |
20.0 |
709.6 |
5*4 |
13.9 |
357.0 |
4*2.5+1+1.5 |
12.4 |
253.6 |
|
2*35 |
22.0 |
916.0 |
5*6 |
15.2 |
465.7 |
4*4+1*2.5 |
13.6 |
333.5 |
|
2*50 |
20.2 |
1159.3 |
5*10 |
18.7 |
701.1 |
4*6+1*4 |
15.0 |
444.0 |
|
2*70 |
23.0 |
1568.1 |
5*16 |
20.7 |
1003.6 |
4*10+1*6 |
18.0 |
653.2 |
|
2*95 |
24.8 |
2048.8 |
5*25 |
25.5 |
1547.4 |
4*16+1*10 |
20.7 |
953.7 |
|
2*120 |
27.4 |
2554.2 |
5*35 |
28.4 |
2054.7 |
4*25+1*16 |
24.6 |
1449.5 |
|
2*150 |
30.7 |
3180.6 |
5*50 |
28.9 |
2741.0 |
4*35+1*16 |
26.8 |
1843.4 |
|
2*185 |
34.2 |
3918.9 |
5*70 |
33.9 |
3760.9 |
4*50+1*25 |
26.6 |
2457.9 |
|
2*240 |
38.4 |
5017.6 |
5*95 |
38.1 |
5088.5 |
4*70+1*35 |
31.1 |
3386.1 |
|
3*1.5 |
10.0 |
144.0 |
5*120 |
41.7 |
6249.7 |
4*95+1*50 |
34.8 |
4515.9 |
|
3*2.5 |
10.8 |
182.1 |
5*150 |
46.4 |
7801.6 |
4*120+1*70 |
37.8 |
5704.7 |
|
3*4 |
11.9 |
235.6 |
5*185 |
52.1 |
9616.0 |
4*150+1*70 |
43.0 |
6980.0 |
|
3*6 |
13.0 |
303.5 |
5*240 |
58.3 |
12341.9 |
4*185+1*95 |
48.1 |
8689.0 |
|
3*10 |
15.7 |
454.6 |
3*2.5+1*1.5 |
11.4 |
212.6 |
4*240+1*120 |
54.1 |
11127.8 |
|
3*16 |
17.4 |
641.3 |
3*4+1*2.5 |
12.5 |
276.7 |
|
|
|
|
3*25 |
21.2 |
996.0 |
3*6+1*4 |
13.7 |
360.2 |
|
|
|
表10 WDZ-YJY22 交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃低烟无卤电力电缆
|
规 格 芯数*截面 m m2 |
理论外径mm |
理论重量kg/km |
规 格 芯数*截面m m2 |
理论外径mm |
理论 重量kg/km |
规 格 芯数*截面m m2 |
理论外径mm |
理论重量kg/km |
|
2*1.5 |
12.8 |
237 |
4*10 |
20.4 |
820 |
3*50+1*25 |
30.7 |
2625 |
|
2*2.5 |
13.6 |
258 |
4*16 |
22.2 |
1089 |
3*70+1*35 |
34.7 |
3439 |
|
2*4 |
14.5 |
297 |
4*25 |
26.4 |
1589 |
3*95+1*50 |
38.5 |
4427 |
|
2*6 |
15.5 |
353 |
4*35 |
29.0 |
2032 |
3*120+1*70 |
42.5 |
5518 |
|
2*10 |
18.1 |
419 |
4*50 |
29.6 |
2591 |
3*150+1*70 |
46.4 |
6584 |
|
2*16 |
19.6 |
574 |
4*70 |
35.3 |
3793 |
3*185+1*95 |
51.7 |
8095 |
|
2*25 |
23.2 |
721 |
4*95 |
39.3 |
4896 |
3*240+1*120 |
57.7 |
10206 |
|
2*35 |
25.2 |
997 |
4*120 |
42.9 |
5994 |
3*2.5+2*1.5 |
15.4 |
416 |
|
2*50 |
23.4 |
1231 |
4*150 |
47.5 |
7370 |
3*4+2*2.5 |
16.5 |
507 |
|
2*70 |
26.2 |
1450 |
4*185 |
52.3 |
8959 |
3*6+2*4 |
17.9 |
631 |
|
2*95 |
28.2 |
1896 |
4*240 |
58.5 |
11346 |
3*10+2*6 |
20.5 |
855 |
|
2*120 |
32.2 |
2417 |
4*300 |
64.9 |
13949 |
3*16+2*10 |
23.5 |
1184 |
|
2*150 |
35.5 |
3257 |
5*1.5 |
14.7 |
371 |
3*25+2*16 |
26.9 |
1682 |
|
2*185 |
38.8 |
3963 |
5*2.5 |
15.8 |
446 |
3*35+2*16 |
28.8 |
2015 |
|
2*240 |
43.4 |
4768 |
5*4 |
17.1 |
554 |
3*50+2*25 |
29.6 |
2595 |
|
3*1.5 |
13.2 |
293 |
5*6 |
18.4 |
682 |
3*70+2*35 |
35.2 |
3797 |
|
3*2.5 |
14.0 |
343 |
5*10 |
21.9 |
964 |
3*95+2*50 |
38.9 |
4940 |
|
3*4 |
15.1 |
410 |
5*16 |
23.9 |
1294 |
3*120+2*70 |
42.3 |
6185 |
|
3*6 |
16.2 |
493 |
5*25 |
28.9 |
1917 |
3*150+2*70 |
47.0 |
7281 |
|
3*10 |
18.9 |
681 |
5*35 |
33.0 |
2753 |
3*185+2*95 |
52.1 |
9006 |
|
3*16 |
20.6 |
890 |
5*50 |
33.5 |
3453 |
3*240+2*120 |
58.1 |
11339 |
|
3*25 |
24.4 |
1300 |
5*70 |
38.7 |
4613 |
4*2.5+1*1.5 |
15.6 |
431 |
|
3*35 |
26.6 |
1630 |
5*95 |
42.9 |
6040 |
4*4+1*2.5 |
16.8 |
527 |
|
3*50 |
26.8 |
2021 |
5*120 |
46.9 |
7342 |
4*6+1*4 |
18.2 |
656 |
|
3*70 |
31.8 |
2982 |
5*150 |
51.6 |
9014 |
4*10+1*6 |
21.2 |
907 |
|
3*95 |
34.9 |
3797 |
5*185 |
57.7 |
11040 |
4*16+1*10 |
23.9 |
1244 |
|
3*120 |
38.3 |
4639 |
5*240 |
64.1 |
13965 |
4*25+1*16 |
28.0 |
1807 |
|
3*150 |
42.1 |
5678 |
3*2.5+1*1.5 |
14.6 |
377 |
4*35+1*16 |
31.6 |
2523 |
|
3*185 |
46.5 |
6908 |
3*4+1*2.5 |
15.7 |
456 |
4*50+1*25 |
31.4 |
3133 |
|
3*240 |
51.9 |
8729 |
3*6+1*4 |
16.9 |
556 |
4*70+1*35 |
35.7 |
4149 |
|
4*1.5 |
13.9 |
331 |
3*10+1*6 |
19.6 |
762 |
4*95+1*50 |
39.8 |
5411 |
|
4*2.5 |
14.9 |
393 |
3*16+1*10 |
21.7 |
1027 |
4*120+1*70 |
43.0 |
6698 |
|
4*4 |
16.0 |
478 |
3*25+1*16 |
25.5 |
1477 |
4*150+1*70 |
48.4 |
8133 |
|
4*6 |
17.2 |
588 |
3*35+1*16 |
27.3 |
1799 |
4*185+1*95 |
53.5 |
9974 |
|
|
|
|
|
|
|
4*240+1*120 |
59.9 |
12637 |
表11 WDZN-KYJYP2-22交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤电力电缆
|
规 格 芯数*截面 m m2 |
理论外径mm |
理论重量kg/km |
规 格 芯数*截面m m2 |
理论外径mm |
理论 重量kg/km |
规 格 芯数*截面m m2 |
理论外径mm |
理论重量kg/km |
|
1*1.5 |
6.2 |
61 |
3*35 |
25.1 |
1404 |
3*10+1*6 |
18.0 |
659 |
|
1*2.5 |
6.6 |
75 |
3*50 |
28.8 |
2001 |
3*16+1*10 |
20.1 |
866 |
|
1*4 |
7.1 |
94 |
3*70 |
32.8 |
2648 |
3*25+1*16 |
23.9 |
1281 |
|
1*6 |
7.6 |
118 |
3*95 |
36.5 |
3421 |
3*35+1*16 |
25.7 |
1588 |
|
1*10 |
8.9 |
170 |
3*120 |
40.3 |
4203 |
3*50+1*25 |
29.7 |
2229 |
|
1*16 |
9.7 |
233 |
3*150 |
44.8 |
5194 |
3*70+1*35 |
33.8 |
2994 |
|
1*25 |
11.3 |
337 |
3*185 |
49.5 |
6334 |
3*95+1*50 |
38.1 |
3952 |
|
1*35 |
12.3 |
440 |
3*240 |
55.1 |
8013 |
3*120+1*70 |
42.2 |
4972 |
|
1*50 |
13.9 |
598 |
4*1.5 |
12.6 |
264 |
3*150+1*70 |
46.3 |
6100 |
|
1*70 |
15.9 |
814 |
4*2.5 |
13.6 |
339 |
3*185+1*95 |
51.0 |
7495 |
|
1*95 |
17.7 |
1071 |
4*4 |
14.7 |
414 |
3*240+1*120 |
56.9 |
9446 |
|
1*120 |
19.3 |
1323 |
4*6 |
16.0 |
508 |
3*300+1*150 |
66.7 |
11758 |
|
1*150 |
21.5 |
1645 |
4*10 |
19.1 |
705 |
3*2.5+2*1.5 |
13.6 |
380 |
|
1*185 |
23.7 |
2016 |
4*16 |
20.9 |
954 |
3*4+2*2.5 |
14.8 |
461 |
|
1*240 |
26.2 |
2560 |
4*25 |
25.2 |
1390 |
3*6+2*4 |
16.1 |
567 |
|
1*300 |
30.8 |
3202 |
4*35 |
27.6 |
1799 |
3*10+2*6 |
18.8 |
730 |
|
1*400 |
34.5 |
4220 |
4*50 |
31.9 |
2500 |
3*16+2*10 |
21.4 |
1014 |
|
1*500 |
38.7 |
5242 |
4*70 |
36.4 |
3385 |
3*25+2*16 |
25.2 |
1476 |
|
1*630 |
43.0 |
6565 |
4*95 |
40.6 |
4440 |
3*35+2*16 |
26.8 |
1771 |
|
1*800 |
47.7 |
8251 |
4*120 |
44.7 |
5476 |
3*50+2*25 |
31.5 |
2573 |
|
2*1.5 |
11.2 |
181 |
4*150 |
49.9 |
6865 |
3*70+2*35 |
35.7 |
3415 |
|
2*2.5 |
12.0 |
211 |
4*185 |
54.9 |
8352 |
3*95+2*50 |
40.5 |
4529 |
|
2*4 |
13.0 |
252 |
4*240 |
61.4 |
10602 |
3*120+2*70 |
45.2 |
5754 |
|
2*6 |
14.0 |
304 |
4*300 |
72.8 |
13286 |
3*150+2*70 |
48.8 |
6928 |
|
2*10 |
16.6 |
473 |
5*1.5 |
13.6 |
311 |
3*185+2*95 |
54.0 |
8555 |
|
2*16 |
18.1 |
605 |
5*2.5 |
14.7 |
400 |
3*240+2*120 |
60.2 |
10756 |
|
2*25 |
21.7 |
900 |
5*4 |
16.0 |
491 |
4*2.5+1*1.5 |
14.2 |
397 |
|
2*35 |
23.7 |
1115 |
5*6 |
17.4 |
608 |
4*4+1*2.5 |
15.4 |
483 |
|
2*50 |
26.9 |
1446 |
5*10 |
20.9 |
837 |
4*6+1*4 |
16.7 |
594 |
|
2*70 |
30.7 |
1893 |
5*16 |
22.9 |
1145 |
4*10+1*6 |
19.8 |
783 |
|
2*95 |
34.3 |
2579 |
5*25 |
27.6 |
1690 |
4*16+1*10 |
22.2 |
1080 |
|
2*120 |
37.7 |
3122 |
5*35 |
30.5 |
2215 |
4*25+1*16 |
26.4 |
1583 |
|
2*150 |
41.9 |
3787 |
5*50 |
35.3 |
3118 |
4*35+1*16 |
28.8 |
1995 |
|
2*185 |
46.3 |
4578 |
5*70 |
40.5 |
4199 |
4*50+1*25 |
33.3 |
2838 |
|
2*240 |
51.5 |
5727 |
5*95 |
45.0 |
5364 |
4*70+1*35 |
38.1 |
3805 |
|
3*1.5 |
11.8 |
222 |
5*120 |
49.8 |
6819 |
4*95+1*50 |
42.6 |
4989 |
|
3*2.5 |
12.6 |
280 |
5*150 |
55.4 |
8526 |
4*120+1*70 |
47.5 |
6285 |
|
3*4 |
13.6 |
338 |
5*185 |
61.2 |
10479 |
4*150+1*70 |
52.2 |
7774 |
|
3*6 |
14.7 |
410 |
5*240 |
68.5 |
13314 |
4*185+1*95 |
57.6 |
9515 |
|
3*10 |
17.5 |
566 |
3*2.5+1*1.5 |
13.0 |
336 |
4*240+1*120 |
64.2 |
12014 |
|
3*16 |
19.1 |
756 |
3*4+1*2.5 |
14.1 |
405 |
|
|
|
|
3*25 |
23.0 |
1093 |
3*6+1*4 |
15.3 |
494 |
|
|
|
表12 WDZN-YJY22 交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤电力电缆
|
规 格 芯数*截面 m m2 |
理论外径mm |
理论重量kg/km |
规 格 芯数*截面 m m2 |
理论 外径mm |
理论 重量kg/km |
规 格 芯数*截面 m m2 |
理论 外径mm |
理论重量kg/km |
|
2*1.5 |
14.4 |
336 |
4*10 |
22.3 |
961 |
3*50+1*25 |
30.3 |
2960 |
|
2*2.5 |
15.2 |
377 |
4*16 |
24.1 |
1233 |
3*70+1*35 |
34.5 |
3818 |
|
2*4 |
16.2 |
430 |
4*25 |
29.8 |
1752 |
3*95+1*50 |
38.6 |
4848 |
|
2*6 |
17.2 |
495 |
4*35 |
32.4 |
2212 |
3*120+1*70 |
42.7 |
6016 |
|
2*10 |
19.8 |
698 |
4*50 |
36.5 |
3258 |
3*150+1*70 |
47.2 |
7237 |
|
2*16 |
21.3 |
848 |
4*70 |
41.2 |
4268 |
3*185+1*95 |
51.3 |
8809 |
|
2*25 |
24.9 |
1190 |
4*95 |
45.4 |
5421 |
3*240+1*120 |
56.4 |
10940 |
|
2*35 |
26.9 |
1430 |
4*120 |
49.7 |
6578 |
3*2.5+2*1.5 |
16.8 |
566 |
|
2*50 |
31.7 |
2112 |
4*150 |
54.9 |
8089 |
3*4+2*2.5 |
18.0 |
662 |
|
2*70 |
35.5 |
2647 |
4*185 |
60.3 |
9763 |
3*6+2*4 |
19.3 |
785 |
|
2*95 |
38.9 |
3392 |
4*240 |
66.8 |
12170 |
3*10+2*6 |
22.0 |
982 |
|
2*120 |
42.3 |
4010 |
4*300 |
78.4 |
15176 |
3*16+2*10 |
24.6 |
1300 |
|
2*150 |
46.7 |
4797 |
5*1.5 |
16.8 |
497 |
3*25+2*16 |
29.8 |
1839 |
|
2*185 |
50.9 |
5658 |
5*2.5 |
17.9 |
600 |
3*35+2*16 |
31.6 |
2434 |
|
2*240 |
56.5 |
6988 |
5*4 |
19.2 |
708 |
3*50+2*25 |
36.1 |
3324 |
|
3*1.5 |
15.0 |
385 |
5*6 |
20.6 |
841 |
3*70+2*35 |
40.5 |
4283 |
|
3*2.5 |
15.8 |
453 |
5*10 |
24.1 |
1116 |
3*95+2*50 |
45.3 |
5505 |
|
3*4 |
16.8 |
524 |
5*16 |
26.1 |
1450 |
3*120+2*70 |
50.4 |
6896 |
|
3*6 |
17.9 |
611 |
5*25 |
31.2 |
2360 |
3*150+2*70 |
54.0 |
8156 |
|
3*10 |
20.7 |
802 |
5*35 |
35.3 |
2964 |
3*185+2*95 |
59.4 |
9942 |
|
3*16 |
22.3 |
1012 |
5*50 |
39.9 |
3952 |
3*240+2*120 |
65.8 |
12332 |
|
3*25 |
26.2 |
1398 |
5*70 |
45.1 |
5151 |
4*2.5+1*1.5 |
17.4 |
590 |
|
3*35 |
28.5 |
1753 |
5*95 |
50.0 |
6474 |
4*4+1*2.5 |
18.6 |
692 |
|
3*50 |
33.4 |
2690 |
5*120 |
54.8 |
8039 |
4*6+1*4 |
19.9 |
820 |
|
3*70 |
37.6 |
3450 |
5*150 |
60.8 |
9947 |
4*10+1*6 |
23.0 |
1049 |
|
3*95 |
41.3 |
4306 |
5*185 |
66.8 |
12080 |
4*16+1*10 |
25.4 |
1375 |
|
3*120 |
44.9 |
5149 |
5*240 |
74.3 |
15139 |
4*25+1*16 |
31.2 |
2237 |
|
3*150 |
49.8 |
6298 |
3*2.5+1*1.5 |
16.2 |
514 |
4*35+1*16 |
33.4 |
2684 |
|
3*185 |
54.5 |
7548 |
3*4+1*2.5 |
17.3 |
597 |
4*50+1*25 |
38.1 |
3650 |
|
3*240 |
60.5 |
9427 |
3*6+1*4 |
18.5 |
702 |
4*70+1*35 |
42.7 |
4703 |
|
4*1.5 |
15.8 |
437 |
3*10+1*6 |
21.2 |
901 |
4*95+1*50 |
47.6 |
6043 |
|
4*2.5 |
16.8 |
525 |
3*16+1*10 |
23.3 |
1135 |
4*120+1*70 |
52.7 |
7482 |
|
4*4 |
17.9 |
614 |
3*25+1*16 |
28.5 |
1626 |
4*150+1*70 |
57.4 |
9083 |
|
4*6 |
19.2 |
724 |
3*35+1*16 |
30.3 |
1957 |
4*185+1*95 |
63.2 |
11026 |
|
|
|
|
|
|
|
4*240+1*120 |
70.0 |
13731 |
注意：为使电缆阻燃级别达到A级，必须采用隔氧层电缆，技术结构及参数见隔氧层电缆产品介绍。
九、交货长度
电缆的交货长度应不小于100 m,,计量误差应不大于±0.5%。根据双方协议，允许以任何长度的电缆交货◎
十、包装标志及运输
1、 电缆可采用成圈或成盘包装。当采用成盘包装时，电缆应妥善包装在电缆盘上交货，电缆伸出的长度应不小于300 m m，端头上应用电缆封套可靠密封。
2、 成盘包装时，每根电缆包装上应附有产品质量证明单，证明单放在不透水的袋内，并固定在电缆盘侧。
