H07BQ-F电缆 H05BQ-F拖链电缆
H07BQ-F电缆 H05BQ-F拖链电缆适用于干燥或潮湿的环境下，中等的机械应力条件，例如：农业或商业设备、加热器。也可用于电器，如钻、手提式圆手锯及建筑动工地的制冷设备。H07BQ-F常被用于农业机械、建筑工地、船坞和制冷设备。聚氨酯护套增加了强劲的耐磨性能，耐撕裂和耐化学性，以及耐油、油脂、汽油、水、臭氧、紫外辐射、水解和微生物。
为了防止电缆纠缠、磨损、拉脱、挂和散乱，常把电缆放入电缆拖链中，对电缆形成保护,并且电缆还能随拖链实现来回移动,这种可以跟随拖链进行来回移动而不易磨损的高柔性专用电缆便叫拖链电缆，通常也可称之拖曳电缆，坦克链电缆。
H07BQ-F电缆 H05BQ-F拖链电缆参考标准：
HD22.10 S1，VDE-0282 Part-10，CEI 20-19 p.10，CE 低压直流 73/23/EEC & 93/68/EEC.，IEC 60245-4，ROHS 兼容

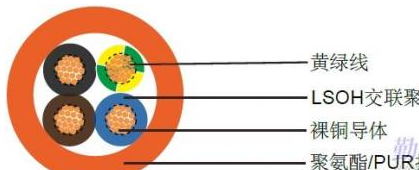

H07BQ-F电缆 H05BQ-F拖链电缆电缆结构：
-裸铜或镀锡铜导体
-符合VDE-0295 cl.5 IEC 60228. HD383 cl.5
-橡胶复合物E16线芯绝缘VDE-0282 Part-1
-颜色编码符合 VDE 0293-308
-黄绿色接地线
-聚氨酯外护套 PUR
H07BQ-F电缆 H05BQ-F拖链电缆线芯分色：
2芯：蓝色，褐色（棕色）
3芯：绿色/黄色，蓝色，褐色（棕色）；
4芯：黄色/绿色，黑色，褐色（棕色），蓝色；
5芯：绿色/黄色，褐色（棕色），黑色，灰色，蓝色。
技术参数：
-弯曲电压：300/500V(H05BQ-F),450/750V(H07BQ-F)
-测试电压：2000V(H05BQ-F).2500V(H07BQ-F)
-柔软弯曲半径：5倍直径
-固定弯曲半径：3倍直径
-弯曲温度：-40℃至+80℃
-固定温度：-50℃至+90℃
-短路温度：+250℃
-阻燃标准：IEC 60332.1.
-绝缘电阻：20MΩ×km
H07BQ-F电缆 H05BQ-F拖链电缆电缆参数：
|
AWG线规 |
线芯 × 面积 |
标称绝缘厚度 |
标称护套厚度 |
标称直径 |
标称铜重 |
标称重量 |
|
H05BQ-F |
||||||
|
18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
5.7 - 7.4 |
14.4 |
52 |
|
18(24/32) |
3 x 0.75 |
0.6 |
0.9 |
6.2 - 8.1 |
21.6 |
63 |
|
18(24/32) |
4 x 0.75 |
0.6 |
0.9 |
6.8 - 8.8 |
29 |
80 |
|
18(24/32) |
5 x 0.75 |
0.6 |
1.0 |
7.6 - 9.9 |
36 |
96 |
|
17(32/32) |
2 x 1 |
0.6 |
0.9 |
6.1 - 8.0 |
19.2 |
59 |
|
17(32/32) |
3 x 1 |
0.6 |
0.9 |
6.5 - 8.5 |
29 |
71 |
|
17(32/32) |
4 x 1 |
0.6 |
0.9 |
7.1 - 9.3 |
38.4 |
89 |
|
17(32/32) |
5 x 1 |
0.6 |
1.0 |
8.0 - 10.3 |
48 |
112 |
|
H07BQ-F |
||||||
|
16(30/30) |
2 x 1.5 |
0.8 |
1.0 |
7.6 - 9.8 |
29 |
92 |
|
16(30/30) |
3 x 1.5 |
0.8 |
1.0 |
8.0 - 10.4 |
43 |
109 |
|
16(30/30) |
4 x 1.5 |
0.8 |
1.1 |
9.0 - 11.6 |
58 |
145 |
|
16(30/30) |
5 x 1.5 |
0.8 |
1.1 |
9.8 - 12.7 |
72 |
169 |
|
14(50/30) |
2 x 2.5 |
0.9 |
1.1 |
13.0 - 15.0 |
101 |
230 |
|
14(50/30) |
3 x 2.5 |
0.9 |
1.1 |
17.0 - 20.0 |
173 |
398 |
|
14(50/30) |
4 x 2.5 |
0.9 |
1.2 |
9.0 - 11.6 |
48 |
121 |
|
14(50/30) |
5 x 2.5 |
0.9 |
1.3 |
9.6 - 12.4 |
72 |
164 |
|
12(56/28) |
2 x 4 |
1.0 |
1.2 |
10.7 - 13.8 |
96 |
207 |
|
12(56/28) |
3 x 4 |
1.0 |
1.2 |
11.9 - 15.3 |
120 |
262 |
|
12(56/28) |
4 x 4 |
1.0 |
1.3 |
10.6 - 13.7 |
77 |
194 |
|
12(56/28) |
5 x 4 |
1.0 |
1.4 |
11.3 - 14.5 |
115 |
224 |
|
10(84/28 |
2 x 6 |
1.0 |
1.3 |
12.7 - 16.2 |
154 |
327 |
|
10(84/28 |
3 x 6 |
1.0 |
1.4 |
14.1 - 17.9 |
192 |
415 |
|
10(84/28 |
4 x 6 |
1.0 |
1.5 |
11.8 - 15.1 |
115 |
311 |
|
10(84/28 |
5 x 6 |
1.0 |
1.6 |
12.8 - 16.3 |
173 |
310 |
H07BQ-F电缆 H05BQ-F拖链电缆一般性要求:
1、拖链电缆的敷设不能扭曲，即不可从电缆卷筒或电缆盘的某一端解开电缆，而应先旋转卷筒或电缆盘将电缆展开，必要时可将电缆展开或悬挂起来。用于该场合的电缆只能直接从电缆卷上取得。
2、必须注意电缆的最小弯曲半径。(有关信息可在柔性拖链电缆选型表中寻找) 。
3、电缆必须松散的并排敷设在拖链中，尽可能分开排列，用隔片分开或穿入支架空挡的分离空洞中，在拖链中电缆间的空隙至少应为电缆直径的10% 。
4、拖链中的电缆不得相互接触或困在一起。
5、电缆的两点都必须固定，或至少在拖链的运动端必须固定。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。
6、请确保电缆在弯曲半径内完全移动，即不可强迫移动。这样电缆彼此间或与导向装置这间可经相对移动。经过一段时间的操作后，最好检查一下电缆的位置。该检查必须在推拉移动后进行。
7、如果拖链折断，则其电缆也需要更换，因为过度拉伸造成的损坏无法避免。
