YHHR 焊接电缆-YHHR焊机电缆-YHHR焊把线-YHHR电焊机电缆

	产品名称： YHHR 焊接电缆-YHHR焊机电缆-YHHR焊把线-YHHR电焊机电缆
	产品型号： YHHR
	产品价格：电议特价：电议
	发布时间：2017/3/9 13:45:33
	关注度：6842

YHHR 焊接电缆-YHHR焊机电缆-YHHR焊把线-YHHR电焊机电

缆

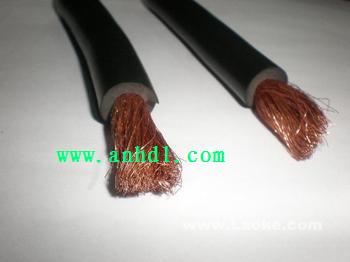

YHHR 焊接电缆-YHHR焊机电缆-YHHR焊把线-YHHR电焊机电缆可采用电焊专用YHH型橡套软件电缆和YHHR型特软焊接电缆。选用焊接电缆时应从温升和电压降两方面来才考虑。对长度20米以下的可忽略其压降的影响，而只按电流来选择，电流密度可取每平方4—10A。下列出各种长度下不同电流时，焊接电缆的截面积的选用。

焊接电缆 利用焊接电缆将焊钳和接地夹钳接到电源上。焊接电缆是焊接回路的一部分，除要求应具有足够的导电截面以免过热而引起导线绝缘破坏外，还必须耐磨和耐擦伤，应柔软易弯曲，具有最大的挠度，以便焊工容易操作，减轻劳动强度。焊接电缆应采用多股细铜线电缆，一般可选用电焊机用YHH 型橡套电缆或 YHHR 型橡套电缆。焊接电缆的截面积可根据焊机额定焊接电流进行选择，焊接电缆截面与电流、导线长度的关系.

1.电焊机一次工作电流的计算 先按上节所述方法求出弧焊机所需的电源容量，再按下列公式求得电焊机一次工作电流。

(1)单相供电回路时： 式中 Iux——导线(电缆)允许电流，A。 (2)按电压损失校验。要求电压损失不超过10％，尽量控制在5%以内。

对单相回路： 式中 △U％——电焊机一次回路电压损失百分数； R、X——电线(电缆)的电阻和电抗，Ω； cosφ——功率因数，如无铭牌，一般可取0.5。

2 一次电缆一般采用500V单芯或多芯橡皮软线，如YCW型、BXR型。如用三芯或敷设在管道内或长度较大时，电流密度可取3～6A／mm2。而一般长度的单芯电缆，电流密度可取5～10A/ mm2 。 3.电焊机二次电缆的选择 电焊机二次回路的电流都很大，电缆选择不当，易造成严重发热，浪费电能。电焊机二次导线可用YH型电焊机用电缆及YHHR型特软电缆。导线长度在20m以下时，电流密度可取4～10A/ mm2 。一般要求焊接回路导线压降应小于4V，即约小于电焊机次级电弧电压的10％。当然为了节电，应尽可能使该压降小些。

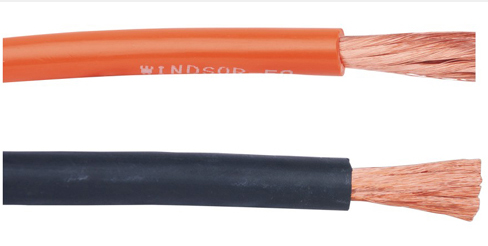

YHHR 焊接电缆-YHHR焊机电缆-YHHR焊把线-YHHR电焊机电缆的作用是传导焊接电流，型号有YHH型电焊橡胶套电缆和YHHR型特软电缆两种，其截面和长度应根据使用焊接电流的大小进行选用，见下表。

长度（m) 锔接电流（A)	20	30	40	50	60	70	80	90	100
100	25	25	25	25	25	25	25	28	35
150	35	35	35	35	50	50	60	70	70
200	35	35	50	50	60	70	70	70	70
300	35	50	60	60	70	70	70	85	$5
400	35	50	70	70	S5	85	85	95	95
500	50	60	B5	85	95	95	95	120	120
600	60	70	85	85	95	95	120	120	120
