 综合电缆 24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1

当前位置:首页 >> 产品中心 >>  综合电缆 24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1

 综合电缆 24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1

产品名称:  综合电缆 24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1
产品型号: ZHFF-PUR
产品价格: 电议 特价:电议
发布时间:2020/4/8 10:40:00
关 注 度:326
 综合电缆 24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1

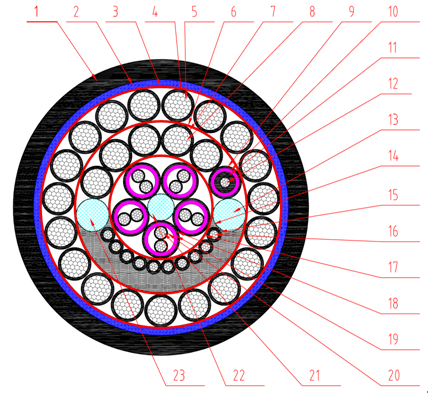

电缆横截面设计示意图(图中代号解释见下表)
序号 标注编号 构成定义及参数说明 备注
1 1 雾面PUR
2 2 凯夫拉编织网
3 3、6、17 无纺布绕包层
4 4、7、9、11、15、18、20 导体绝缘层 JPTE
5 5、8 24×1.5 mm2线芯 镀锡铜丝
6 16 10×0.5 mm2线芯 镀锡铜丝
7 21 5×2×0.25 mm2线芯 镀锡铜丝
8 19 5×2×0.25 mm2屏蔽编织网 镀锡铜丝
9 10 同轴线屏蔽编织网 镀银铜丝
10 12 同轴线线芯 镀银铜丝
11 14 尼龙填充物
12 13、22、23 尼龙绳 填充物

2.技术参数设计如下表所示
序号 参数名称 技术参数设计及验收参考值 备注
1 电缆类别 综合电缆
2 电缆应用范围 拖链系统及移动场合
3 线芯线径设计 24×1.5 + 10×0.5 + 5×2×0.25 + SFF75-2-1
4 线芯导体材质 镀锡铜丝
5
四种线芯导体结构
及绞合外径
导体构成 绞合外径
1.5 mm2:85/0.15±0.004mm 1.6mm
0.5 mm2:33/0.14±0.004mm 0.93mm
0.25 mm2:16/0.14±0.004mm 0.65mm
SFF:7/0.12±0.003mm 0.36 mm
6
导体绝缘层的平均厚度
最薄点
绝缘外径
平均厚度 最薄点 绝缘外径
1.5 mm2:0.7mm 0.53mm 3.0±0.1mm
0.5 mm2:0.53mm 0.38mm 2.0±0.1mm
0.25 mm2:0.42mm 0.28mm 1.5±0.1mm
SYV:0.57mm 0.51mm 1.5±0.1mm
7 导体绝缘层材质 JPTE,具体以样品为准
8 绝缘层颜色 相同线径的线芯必须用不同颜色加以区分,具体颜色不限
9 同轴屏蔽网规格 镀银丝编织屏蔽,屏蔽密度≥100%,屏蔽后挤包透明PVC内护套,外径2.8±0.2mm
10 5×2×0.25屏蔽网规格 每组分别镀锡丝缠绕屏蔽屏蔽密度≥100%,屏蔽后绕包无纺布
11 外护套规格 材质及颜色 雾面PUR,黑色
平均厚度及最薄点 2.0mm,1.6mm
成品外径 控制在20±0.2mm以内
12 标识丝印 公司logo(最好彩色)或公司全称,间隔1m
13 20℃时导体最大直流电阻(Ω/KM) 1.5 mm2:13.3Ω
0.5 mm2:40.1Ω
0.25 mm2:71.6Ω
14 最小弯曲半径 符合GB9330-88《塑料绝缘控制电缆》规定的技术要求
15 额定耐压 导体与绝缘屏蔽层之间耐压:300V
导体与导体之间耐压:300V
16 额定耐温 非弯曲时允许安装温度范围:-40℃ ~ +200℃
弯曲时允许安装温度范围:-30℃ ~ +200℃
所有绝缘层在200℃温度下烘烤时不收缩不变形
17 抗拉强度设计 抗拉强度:≥8000N
采用单根250N的凯夫拉,共计32根,进行网状编织,凯夫拉编制前进行胶浸处理
18 使用寿命 ≥5000000耐磨次数
19 紧实度要求 线芯和外护套之间不能有空隙,务必紧实;50cm情况下测试,单根线芯拉动时不能与其它线芯之间产生相对位移
20 外护套封装要求 封装后的外护套表面务必均匀、平整、光滑,不能凹凸不平
21 数量及规格 单根长度不低于200m,中间不能有断头,以木质卷盘形式交货;试验合格确定总数量;试验段长度200m。
22 验收标准 以上技术参数在验收时的允许误差:≤1%
