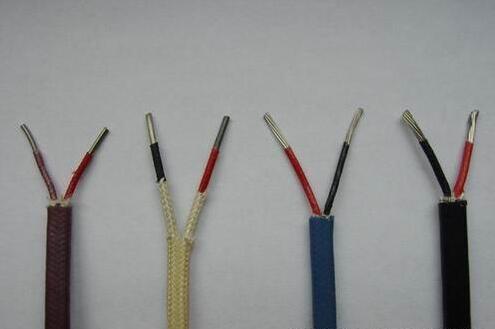

2*1.5高温补偿导线(电缆)

产品名称: 2*1.5高温补偿导线(电缆)
产品型号:
产品价格: 电议 特价:电议
发布时间:2020/4/8 10:22:55
关 注 度:22326
2*1.5高温补偿导线(电缆)
1、工作温度:
耐热用:最高200℃和260℃两种。
一般用:最高70℃和105℃两种。
2、最低环境温度:
氟塑料绝缘和护套线缆:固定敷设- 60℃,非固定敷设-20℃。
聚氯乙烯绝缘和护套线缆:固定敷设-40℃,非固定敷设-15℃。
3、允许弯曲半径:
a)有铜带屏蔽的补偿电缆,应不小于电缆外径的16倍;
b)其它结构的补偿电缆,应不小于电缆外径的10倍。
补偿电缆与补偿导线的型号、名称
一)补偿导线
 型号 名称
KX-GS-VV 聚氯乙烯绝缘和护套一般用精密级K分度热电偶用补偿导线
KX-GS-VPV 聚氯乙烯绝缘和护套铜丝编织屏蔽一般用精密级K分度热电偶用屏蔽补偿导线
KX-HS-FF 氟塑料绝缘和护套耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FP1F 氟塑料绝缘和护套镀锡铜丝编织屏蔽耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FB 聚四氟绝缘、玻璃丝编织护套耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FBP1 聚四氟乙烯带绕包绝缘玻璃丝编织,镀锡铜丝编织屏蔽,玻璃丝编织外护套耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FP1V105 氟塑料绝缘镀锡铜丝编织屏蔽耐热105℃聚氯乙烯护套耐热用精密级K分度热电偶用高温补偿导线
注:普通级补偿导线型号表示方法:在精密级补偿导线型号基础上去掉字母“S”即可(下同)。
二)补偿电缆
 型号 名称
KX-GS-VV 聚氯乙烯绝缘对绞聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VPV 聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VPVP 聚氯乙烯绝缘对绞铜丝编织分屏蔽和总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-GS-VVP 聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套一般用精密级K分度热电偶用补偿电缆
KX-HS-FF 氟塑料绝缘对绞氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1F 氟塑料绝缘对绞镀锡铜丝编织分屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1FP1 氟塑料绝缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FFP1 氟塑料绝缘对绞镀锡铜丝编织总屏蔽氟塑料护套精密级K分度热电偶用高温补偿电缆
KX-HS-FV105 氟塑料绝缘对绞耐热105℃聚氯乙烯护套 精密级K分度热电偶用高温补偿电缆
KX-HS-FP1V105 氟塑料绝缘对绞镀锡铜丝编织分屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FP1V105P1 氟塑料绝缘对绞镀锡铜丝编织分屏总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
KX-HS-FV105P1 氟塑料绝缘对绞镀锡铜丝编织总屏蔽耐热105℃聚氯乙烯护套精密级K分度热电偶用高温补偿电缆
注:
1、其它型号补偿导线如:KCJXSC、EX、NC、TX等,只需改写型号的第一项,如:EX-G-VV、TX-H-FVP等;
2、需导体为多股软芯时,应在原型号后加“R”表示,如:TX-G-VVPR;
3、还可根据需要提供聚乙烯(Y)绝缘、交联聚乙烯(YJ)绝缘补偿电缆。
4、补偿电缆屏蔽层也可采用金属带绕包形式,如:复合铝带(P3)、复合铜带(P2);
5、需阻燃型补偿电缆,应在原型号前加“ZR-”。
6、需铠装型补偿电缆,应在原型号后加“-22”表示钢带铠装;加“-32”表示钢丝铠装。
补偿电缆与补偿导线的规格范围
 名称 线芯对数 标称截面
mm2
线芯结构
A B
补偿导线 1 0.5
1.0
1.5
2.0
1/0.80 7/0.30
1/1.13 7/0.43
补偿电缆 1~19 1/1.37 7/0.52
1/1.76 19/0.41
补偿电缆与补偿导线的主要技术要求
 产品型号 补偿导线及电缆线芯 补偿导线绝缘层着色 配用热电偶分度号
正极 负极 正极 负极
SC or RC 铜镍0.6 绿 S(铂铑10-铂)或
R(铂铑13-铂)
KCA 铜镍22 K(镍铬-镍硅)
KCB 铜镍40
KX 镍铬10 镍硅3
EX 镍铬10 铜镍45 E(镍铬-铜镍)
JX 铜镍45 J(铁-铜镍)
TX 铜镍45 T(铜-铜镍)
NC 铜镍18 N(镍铬硅-镍硅)
补偿电缆与补偿导线的使用分类、等级及护套着色
 使用
分类
标志
代号
允差等级及标志 护套着色
普通级 精密级 普通级 精密级 本安型
一般用 G / S 黑色 灰色 蓝色
耐热用 H 黑色 黄色 蓝色
注:在旧标准GB4989-85中,普通级用B表示,精密级用A表示。
补偿电缆与补偿导线的热电特性及允差
 型号 使用分类 导线温度范围℃ 热电动势及允差μV 热电偶测量端
温度℃
20℃时往复电阻值 ≤Ω/m
热电势 精密度 普通级 0.5mm2 1.0 mm2 1.5 mm2
SC&RC G 0~100 646 ±30(±2.5℃) ±60(±5.0℃) 1000 0.10 0.05 0.03 0.02
H 0~200 1440 / ±60(±5.0℃)
KCA G 0~100 4095 ±60(±1.5℃) ±100(±2.5℃) 1.40 0.70 0.47 0.28
H 0~200 8137 900
KCB G 0~100 4095 1.04 0.52 0.35 0.21
KX G -20~100 4095 2.20 1.10 0.73 0.44
H -25~200 8137
EX G -20~100 6137 ±120(±1.5℃) ±200(±2.5℃) 500 2.50 1.25 0.83 0.50
H -25~200 13419
JX G -20~100 5268 ±85(±1.5℃) ±140(±2.5℃) 1.30 0.65 0.43 0.26
H -25~200 10777
TX G -20~100 4277 ±30(±0.5℃) ±60(±1.0℃) 300 1.04 0.52 0.35 0.21
H -25~200 9285 ±48(±0.8℃) ±90(±1.5℃)
NC G 0~100 2774 ±60(±1.5℃) ±100(±2.5℃) 900 1.50 0.75 0.50 0.30
H 0~200 5912
NX G -20~100 2774 2.86 1.43 0.95 0.57
H -25~200 5912
其它参数指标
 项目 单位 参数指标
PVC绝缘 PE、XLPE、F46&F绝缘
绝缘电阻 MΩ.km 25 100
电压试验 V/1min 1000
阻燃性能 符合GB/T18380-2001阻燃标准中A、B、C类规定。
补偿电缆与补偿导线的规格尺寸
一)补偿导线
芯数×标称
截面mm2
导体
种类
最大外径mm 计算重量kg/km
VV VPV FF FP1F VV VPV FF FP1F
2×0.5 A 3.7×6.4 4.7×7.4 2.6×4.6 3.2×5.2 30 50 27 45
R 3.9×6.6 4.9×7.6 2.8×4.8 3.4×5.4 35 55 30 50
2×1.0 A 5.0×7.7 6.0×8.7 3.0×5.3 3.6×5.9 56 82 39 64
R 5.1×8.0 6.1×9.0 3.1×5.6 3.7×6.2 60 87 45 69
2×1.5 A 5.2×8.3 6.2×9.3 3.2×5.8 3.8×6.4 68 93 54 77
R 5.5×8.7 6.5×9.7 3.4×6.2 4.0×6.8 75 102 60 87
2×2.5 A 5.7×9.3 6.7×10.3 3.6×6.7 4.2×7.3 94 121 77 103
R 5.9×9.8 6.9×10.8 4.0×7.3 4.6×7.9 101 133 84 114
