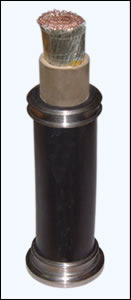

产品名称： 焊把线-YH YHF | |
| 产品型号： YH YHF | ||
| 产品价格： |
||
| 发布时间：2012-8-19 19:43:41 | ||
| 关 注 度：3142 | ||
表6—9—14电焊机电缆型号
型号 名称
YH 天然胶护套电焊机电缆
YHF 氯丁或其它相当的合成胶弹性体护套电焊机电缆
使用要求：
（1）YH电缆是在低电压（最高电压为200V）大电流的条件下工作要求具有一定耐性。
（2）焊把线电缆长期允许工作温度不应超过65℃。 焊把线-YH YHF
（3）电机引接线电缆频繁地移动，扭绕和施放要求柔软弯曲性能好。
（4）在施放中易受到尖锐钢铁构件的刮、擦故要求电缆绝缘抗撕、耐磨等机械性能好。
（5）使用环境条件复杂如日晒、水沸、接触泥水、机油、酸碱液体等要求有一定的耐气候性和耐油、耐溶剂性。
（6）有时会碰到热焊件要求耐热变形性好。
（7）经常移动要求外径小重量轻。由于对此种电缆电性能要求不高一、产品简介
本产品适用于额定电压500V及以下对于防干扰性要求较高的电子计算机[1]和自动化连接用电缆。电缆地线芯绝缘采用具有抗氧化性能的K型B类低密度聚乙烯。聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。
为了减少回路间的相互串扰和外部干扰，电缆采用屏蔽结构。电缆的屏蔽要求是根据不同场合分别采用：对绞组合屏蔽、对绞组成电缆的总屏蔽、对绞组合屏蔽后总屏蔽等方法。焊把线-YH YHF
屏蔽材料有圆铜线，铜带、铝带/塑料复合带三种。屏蔽对与屏蔽对具有较好的绝缘性能，电缆在使用中若屏蔽对屏蔽对之间出现电位差时，不会影响信号的传输质量。
二、技术参数
产品额定电压(U0/U):300/500V
长期工作温度为70℃
敷设时环境温度不低于:固定敷设-40℃,非固定敷设-15℃
最小弯曲半径：无铠装层应小于电缆外径的6倍，带铠装层的电缆应不小于电缆外径的12倍
在20℃时用直流500V电压试验稳定充电1min后绝缘电阻应不小于2500MΩ·Km
各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路
电缆的线芯和线芯之间以及屏蔽之间应经受50HZ，交流2000V电压试验5min不击穿
