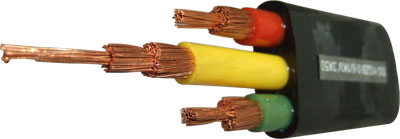

DQ-KVVB,DQ-YGZB,YGZB,YFGB,
DQ-KGGB,KGGB,KFGB,YGZBP,KGGBP行车专用电缆
行车专用电缆系列 一、产品特点及用途 本产品具有耐寒、柔软、耐磨、防油等特性，其中氟塑料及硅橡胶本身具有耐高温、耐寒、耐磨、防腐等特性，因此该电缆高温环境下电气性能稳定，抗老化性能好，使用寿命长，适合于交流额定电压0.6/1KV及以下具有抗拉、耐热
行车专用电缆系列
一、产品特点及用途
本产品具有耐寒、柔软、耐磨、防油等特性，其中氟塑料及硅橡胶本身具有耐高温、耐寒、耐磨、防腐等特性，因此该电缆高温环境下电气性能稳定，抗老化性能好，使用寿命长，适合于交流额定电压0.6/1KV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路，本产品广泛应用于冶金、电力、化工、船舶、港口等行业。
二、产品执行标准
企业标准
三、使用特性
1、交流额定电压：Uo/U 0.6/1KV 450/750V
2、电缆导体最高工作温度：
聚氯乙烯绝缘70℃
硅橡胶绝缘180℃
氟塑料绝缘200℃
可熔性聚四氟乙烯(PTFE)绝缘260℃
3、最低环境温度：
氟塑料及硅橡胶护套：固定敷设-60℃
丁腈护套：固定敷设-40℃，
4、电缆安装敷设温度应不低于-25℃
四、基本型号及名称
| 型号 | 产 品 名 称 |
| DQ-KVVB | 柔软聚氯乙烯绝缘丁腈护套扁平控制软电缆 |
| DQ-YGZB | 硅橡胶绝缘丁腈护套扁平电力软电缆 |
| YGZB | 硅橡胶绝缘和护套扁平电力软电缆 |
| YFGB | 氟塑料绝缘硅橡胶护套扁平电力软电缆 |
| DQ-KGGB | 硅橡胶绝缘丁腈护套扁平控制软电缆 |
| KGGB | 硅橡胶绝缘和护套扁平控制软电缆 |
| KFGB | 氟塑料绝缘硅橡胶护套扁平控制软电缆 |
| YGZBP | 硅橡胶绝缘和护套铜丝编织分相屏蔽扁平电力软电缆 |
| KGGBP | 硅橡胶绝缘和护套铜丝编织分相屏蔽扁平控制软电缆 |
注：1、阻燃型扁平电缆型号前加“ZR”;
2、导体线芯中铜丝可以采用镀锡。
五、主要技术指标
1、成品电缆导体直流电阻符合GB3956规定。
2、20℃时绝缘电阻：
聚氯乙烯绝缘不小于50MΩ·km；
硅橡胶绝缘不小于100MΩ·km；
氟塑料绝缘不小于500MΩ·km。
3、成品电缆经受交流50Hz 3.0KV/5min电压试验不击穿。
六、基本电缆规格及结构参数
| 芯数×标称截面(mm2) |
导体结构 根数/直径(mm) |
电缆参考外径(mm) |
| 3×1.5 | 30/0.25 | 17.8×7.0 |
| 3×2.5 | 49/0.25 | 20.8×8.0 |
| 3×4 | 56/0.30 | 22.6×9.5 |
| 3×6 | 84/0.30 | 25.8×11.3 |
| 3×10 | 80/0.40 | 34.1×13.2 |
| 3×16 | 126/0.40 | 35.2×15.9 |
| 3×25 | 196/0.40 | 42.3×18.2 |
| 3×35 | 276/0.40 | 46.2×19.1 |
| 3×50 | 396/0.40 | 60.8×24.0 |
| 4×1.5 | 30/0.25 | 26.5×7.5 |
| 4×2.5 | 49/0.25 | 27.8×9.0 |
| 4×4 | 56/0.30 | 29.4×9.5 |
| 4×6 | 84/0.30 | 34.1×11.8 |
| 4×10 | 80/0.40 | 40.4×13.9 |
| 4×16 | 126/0.40 | 45.9×15.6 |
| 4×25 | 196/0.40 | 54.1×18.1 |
| 4×35 | 276/0.40 | 58.6×20.2 |
| 3×4+2.5 | 56/0.30 | 30.6×10.7 |
| 3×6+4 | 84/0.30 | 31.0×12.8 |
| 3×10+6 | 80/0.40 | 35.0×13.5 |
| 3×16+6 | 126/0.40 | 41.3×16.2 |
| 3×25+10 | 196/0.40 | 49.1×18.5 |
| 3×35+10 | 276/0.40 | 64.2×20.2 |
| 7×1.0 | 32/0.20 | 30.0×6.5 |
| 7×1.5 | 30/0.25 | 34.0×7.6 |
| 7×2.5 | 49/0.25 | 41.5×9.4 |
| 7×4 | 56/0.30 | 44.0×10.6 |
| 7×6 | 84/0.30 | 56.0×11.6 |
