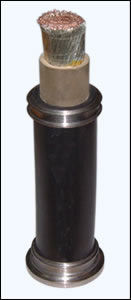

DCE YH,DCEYHR 机车电缆标准

详细请致电：18909608445， 0550-7723889

产品用途

适用于交流额定电压3Kv及以下的铁路机车车辆的电能传输。

执行标准

Q/JBRB 52-2000

使用条件

1)电缆交流额定电压为 500V，1000V，1.5kv和3kv
2)电缆的长期允许工作温度为 120℃，电缆的最低敷设温度为 25℃。
3)电缆可在受矿物油和燃料油污染的场合使用。
4)电缆敷设的允许弯曲半径电缆外径(D)为20mm及以下者应不小于3D。电缆外径(D)为20mm及以上者应不小于5D。
5)电缆具有耐单根燃烧特性，能经受GB12666标准DZ-l规定的阻燃试验。

产品型号

型号	名称
DCEYH	铜芯耐热^_120度乙丙橡皮绝缘氯磺化聚乙烯护套铁路机车车辆用电缆
DCEYHR	铜芯耐热120度乙丙橡皮绝缘氯磺化聚乙烯护套铁路机车车辆用电缆(电线)

技术参数

型号	额定电压 (V)	芯数	标称截面(mm2)
DCEYH DCEYHR	250 750	1 1	0.5-2.5 0.75-300
DCEYH DCEYHR	1500 3000	1 1	1.0-300 2.5-300

体标称截面 mm2	导体结构		250V				750V				20℃时镀锡导体电阻（不大于）Ω/km
	型号	根散/单线直径mm	绝缘标称厚度 mm	护套标称厚度mm	电缆最大外径mm	参考重量kg/km	绝缘标称厚度mm	护套标称厚度mm	电缆最大外径mm	参考重量kg/km
0.5	DCEYH		0.4	0.4	2.8	12					40.1
	DCEYHR	16/0.20
0.75	DCEYH	7/0.37	0.4	0.4	3.2	15	0.6	0.6	4.0	21
	DCEYHR	24/0.20
1.0	DCEYH	7/0.43	0.4	0.4	3.2	19	0.6	0.6	4.1	24	18.7
	DCEYHR	32/0.20									20.0
1.5	DCEYH	19/0.32	0.4	0.4	3.5	25	0.6	0.6	4.4	31	12.5
	DCEYHR	30/0.25(48/0.20)									13.7
2.5	DCEYH	19/0.41	0.4	0.4	4.3	36	0.7	0.7	5.1	45	7.59
	DCEYHR	49/0.25(77/0.20)									8.21
4	DCEYH	19/0.52					0.7	0.7	5.7	63	4.54
	DCEYHR	56/0.30(128/0.20)									5.09
6	DCEYH	19/0.64					0.7	0.7	6.4	86	3.00
	DCEYHR	84/0.30									3.39
10	DCEYH	49/0.52					0.8	0.8	8.6	152	1.78
	DCEYHR	84/0.40									1.95
16	DCEYH	84/0.49					0.8	0.8	10.5	243	1.20
	DCEYHR	126/0.40									1.24
25	DCEYH	133/0.49					1.0	1.0	13.0	350	0.760
	DCEYHR	196/0.40									0.795
35	DCEYH	189/0.49					1.0	1.0	14.5	471	0.535
	DCEYHR	276/0.40									0.565
50	DCEYH	259/0.49					1.2	1.2	17.0	624	0.390
	DCEYHR	396/0.40									0.393
70	DCEYH	259/0.58					1.2	1.2	19.0	830	0.271
	DCEYHR	380/0.49									0.277
95	DCEYH	259/0.68					1.4	1.4	21.5	1137	0.197
	DCEYHR	513/0.49									0.210
120	DCEYH	336/0.67					1.4	1.4	23.5	1400	0.156
	DCEYHR	630/0.49									0.164
150	DCEYH	427/0.67					1.8	1.8	27.8	1817	0.123
	DCEYHR	777/0.49									0.132
185	DCEYH	570/0.67					1.8	1.8	29.5	2186	0.101
	DCEYHR	976/0.49									0.108
240	DCEYH	732/0.64					2.2	2.2	34.0	2863	0.0787
	DCEYHR	1281/0.49									0.0817
300	DCEYH	912/0.64					2.2	2.2	37.0	3462	0.0632
	DCEYHR	1586/0.49									0.0654
