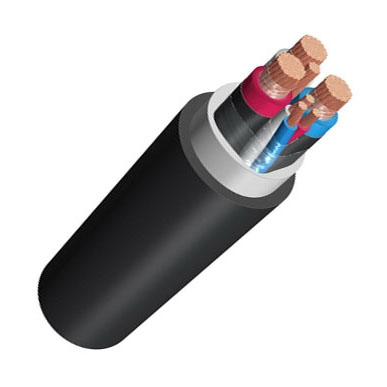

产品名称： FF FFR FGR FV额定电压0.6/1kV氟塑料绝缘耐高温电力电缆 | |
| 产品型号： FF FFR FGR FV | ||
| 产品价格： |
||
| 发布时间：2012-11-10 20:56:13 | ||
| 关 注 度：3863 | ||
FF FFR FGR FV氟塑料绝缘耐高温电力电缆www.anhdl.com
一、氟塑料绝缘耐高温电力电缆采用氟塑料绝缘，主要适用于交流额定电压0.6/1kV及以下作固定敷设用输配线路、动力传输或电机引接线，具有耐高温、耐腐蚀、耐腐蚀性气体、防水等特性，高温环境电气性能稳定，载流量大，使用寿命长，广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。
二、氟塑料绝缘耐高温电力电缆使用特性
1、交流额定电压：U0/U 0.6/1kV。
2、电缆导体长期允许工作温度为： 氟塑料外护层为200℃,聚氯乙烯外护层为105℃,硅橡皮外护层为180℃
3、电缆的敷设温度应不低于：聚氯乙烯护套电缆0℃,硅橡皮护套电缆-20 ℃,氟塑料护套电缆-20℃。
4、电缆允许弯曲半径：单芯电缆为20D，多芯电缆为15D(D为电缆外径)。
三、氟塑料绝缘耐高温电力电缆型号及规格
1、电缆的型号及名称如表1。
表1
|
型号
|
产品名称
|
|
FF
|
氟塑料绝缘及护套电力电缆
|
|
FFR
|
氟塑料绝缘及护套电力软电缆
|
|
FG
|
氟塑料绝缘硅橡皮护套电力电缆
|
|
FGR
|
氟塑料绝缘硅橡皮护套电力软电缆
|
|
FV
|
氟塑料绝缘聚氯乙烯护套电力电缆
|
|
FVR
|
氟塑料绝缘聚氯乙烯护套电力软电缆
|
|
FV22
|
氟塑料绝缘钢带铠装聚氯乙烯护套电力电缆
|
|
FVR22
|
氟塑料绝缘钢带铠装聚氯乙烯护套电力软电缆
|
2、电缆的规格如表2。
表2
|
芯数
|
1
|
2
|
3
|
3+1
|
4
|
3+2
|
4+1
|
5
|
|
标称截面mm2
|
1.5～300
|
|||||||
|
注：允许按用户要求增加产品规格。
|
||||||||
3、四芯、五芯电缆的截面有等截面和不等截面两种，不等截面的第四芯和第五芯应符合表3。
表3
|
主线芯
|
2.5
|
4
|
6
|
10
|
16
|
25
|
35
|
50
|
70
|
95
|
120
|
150
|
185
|
240
|
300
|
|
第四、五芯
|
1.5
|
2.5
|
4
|
6
|
10
|
16
|
16
|
25
|
35
|
50
|
70
|
70
|
95
|
120
|
150
|
四、氟塑料绝缘耐高温电力电缆技术要求
1、成品电缆导体直流电阻应符合GB/T 3956-1997的规定
