产品名称： 伺服电机电缆，高柔性屏蔽动力电缆 | |
| 产品型号： | ||
| 产品价格： |
||
| 发布时间：2012-11-22 12:36:43 | ||
| 关 注 度：1926 | ||
|

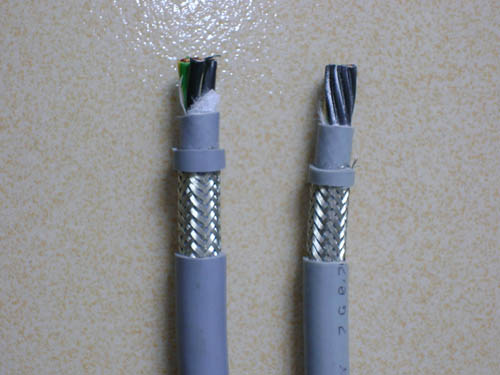

伺服电机电缆，高柔性屏蔽动力电缆 应用范围www.anhdl.com
高柔性屏蔽动力电缆适合EMC防电磁干扰工业场合使用，适合机器设备上移动驱动系统，传输线，生产工厂。满足对机械性要求高的场合。
电缆特性 *符合DESINA*低烟阻燃，耐磨损 *耐油脂、冷却剂和润滑剂等腐蚀剂 *用于拖链时大于600万循环次数
电缆结构 导 体： 多股精绞无氧铜丝. 绝 缘： 特殊优质柔性PVC. 对绞线采用聚乙烯 颜 色： 黑色数字编号，带一根黄绿接地线，对绞线为红、蓝。 内屏蔽: 铝箔麦拉包裹屏蔽镀锡铜网屏蔽.覆盖率85%以上。 排流线： (可选)与导体同规格排流效果,方便了线束屏蔽加工. 编 织 ： 镀锡铜丝编织屏蔽. 覆盖率85%以上。
护 套 ： 特殊混合型改性PVC，或PUR聚氨酯（高标准型可选） 绿色(RAL6018) 橙色(RAL2003) 紫色(RAL4001)
亦可按客户要求定制生产.
技术指标
导体阻抗 ：+
绝缘阻抗 ：+ 移动安装最小弯曲半径：7倍电缆外径
固定安装温度范围 ：
移动安装温度范围 ： 燃烧测试 ：阻燃自息符合DIN VDE 0482 认证 ：UL/CE
电缆型号
芯线根数及导体截面积n*mm2
近似外径（mm）
EKF42065
4*0.5
7.3
EKF42065
4*1.0
9.0
EKF42065
4*1.5
10.9
EKF42065
4*2.0
12.0
EKF42065
4*2.5
13.0
EKF42065
4*4.0
15.1
EKF42065
4*6.0
16.9
EKF42065
4*10
20.4
EKF42065
4*16
24.1
EKF42065
4*25
29.9
EKF42065
4*35
34.5
EKF42065
4x1.0+(2x0.5)
11.6
EKF42065
4x1.5+(2x0.5)
12.5
EKF42065
4x1.5+(2x1.0)
13.7
EKF42065
4x2.5+(2x1.0)
14.9
EKF42065
4x4.0+(2x1.0)
16.7
EKF42065
4x6.0+(2x1.0))
18.2
EKF42065
4x10.0+(2x1.0)
23.4
EKF42065
4x16.0+(2x1.0)
25.8
EKF42065
4x25.0+(2x1.0)
30.4
EKF42065
4x1.5+(2x0.75)
13.5
EKF42065
4x2.5+(2x0.75)
14.6
EKF42065
4x4.0+(2x0.75)
16.5
EKF42065
4x6.0+(2x0.75)
17.8
EKF42065
4x10.0+(2x0.75)
23
EKF42065
4x16.0+(2x0.75)
25.6
EKF42065
4x25.0+(2x0.75)
30.2
EKF42065
4x1.5+(2x1.5)
13.8
EKF42065
4x2.5+(2x1.5)
15.1
EKF42065
4x4.0+(2x1.5)
17.3
EKF42065
4x6.0+(2x1.5)
18.6
EKF42065
4x10.0+(2x1.5)
23.6
EKF42065
4x16.0+(2x1.5)
26.5
EKF42065
4x25.0+(2x1.5)
|
