机车电缆WDZ-DCK-125,WDZ-DCKP-125,WDZ-DCK-100,WDZ-DCKP-100机车车辆用控制电缆

	产品名称：机车电缆WDZ-DCK-125,WDZ-DCKP-125,WDZ-DCK-100,WDZ-DCKP-100机车车辆用控制电缆
	产品型号： WDZ-DCK-125,WDZ-DCKP-125,WDZ-DCK-100,WDZ-DCKP-100
	产品价格：电议特价：电议
	发布时间：2012-12-10 10:42:37
	关注度：3689

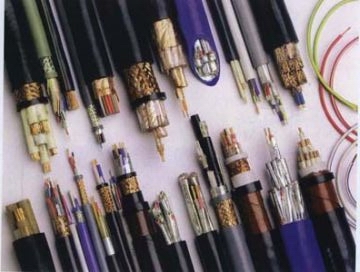

WDZ-DCK-125,WDZ-DCKP-125,WDZ-DCK-100,WDZ-DCKP-100低烟无卤阻燃机车车辆用控制电缆

一、执行标准：   机车电缆
    Q／1 2YJ 4170-2001
二、耐压等级：
     450/750V、
三、产品结构：
    导电线芯+绝缘层+内称层+(屏蔽层)+外护层
    四、生产范围：
芯数为2～61芯，截面为0.5～2.5mm。。
五、适用范围：
    本产品适用于交流额定电压450／750V及以下铁道及矿山等各种类型机车车辆及船舶、石油平台、核能供电系统用。特别适用于要求耐温等级高、有矿物油或燃料油污染及有绿色环保要求的场合。
  六、使用特性：
        1)额定电压为450／750V。
        2)电缆导体的长期允许工作温度应不超过125℃。
        3)电缆可在受矿物油或燃料油污染的场合使用。
        4)电缆使用最低环境温度应不低于55℃，敷设温度不低于 -30℃。
       5)电缆敷设的允许弯曲半径：
        电缆外径(D)为20mm及以下者……………………应不小于3D
        电缆外径(D)为20mm以上者……………………应不小于5D
        6)低烟无卤特性满足GB/T17650.2-98和GB/T17651.2-98的要求
    7)烟气毒性对应GAl32准安全级的要求。

七、产品型号及说明：
WDZ-DCK-125 125℃低烟无卤阻燃机车车辆用控制电缆
WDZ-DCKP-125 125℃低烟无卤阻燃机车车辆用屏蔽控制电缆
WDZ-DCK-100 100℃低烟无卤阻燃机车车辆用控制电缆
WDZ-DCKP-100 100℃低烟无卤阻燃机车车辆用屏蔽控制电缆

125 ℃ 低烟无卤阻燃机车车辆用控制电缆部分规格尺寸及参考数据：代表型号： WD-DCK-125
序号	芯数×标称截面 mm 2	导体组成根数／单线直径 mm	电缆参考外径 mm	参考重量 kg ／ km	20 ℃ 导体电阻不大于 Ω /km
序号	芯数×标称截面 mm 2	导体组成根数／单线直径 mm	电缆参考外径 mm	参考重量 kg ／ km	铜丝	镀锡铜丝
1	2 × 0.5	16 ／ 0.2	8.0	56	39.0	40.1
2	2 × O.75	24 ／ 0.2	8.4	61	26.O	26.7
3	2 × 1.O	32 ／ 0.2	8.8	67	19.5	20.O
4	2 × 1.5	48 ／ 0.2	10.0	84	13.3	13.7
5	2 × 2.5	77 ／ 0.2	11.5	118	7.98	8.21
6	3 × 0.5	16 ／ 0.2	8.4	64	39.0	40.1
7	3 × 0.75	24 ／ 0.2	8.8	71	26.0	26.7
8	3 × 1.0	32 ／ 0.2	9.2	83	19.5	20.0
9	3 × 1.5	48 ／ 0.2	10.5	107	13.3	13.7
10	3 × 2.5	77 ／ 0.2	12.0	153	7.98	8.21
11	4 × 0.5	16 ／ 0.2	9.0	74	39.0	40.1
12	4 × O.75	24 ／ 0.2	9.4	86	26.0	26.7
13	4 × 1.0	32 ／ 0.2	10.0	100	19.5	20.0
14	4 × 1.5	48 ／ 0.2	11.5	134	13.3	13.7
15	4 × 2.5	77 ／ 0.2	13.0	192	7.98	8.21
16	5 × O.5	16 ／ 0.2	9.6	94	39.0	40.1
17	5 × 0.75	24 ／ 0.2	10.5	101	26.0	26.7
18	5 × 1.O	32 ／ 0.2	11.0	122	19.5	20.0
19	5 × 1.5	48 ／ 0.2	12.0	158	13.3	13.7
20	5 × 2.5	77 ／ 0.2	14.5	246	7.98	8.21
21	7 × 0.5	16 ／ 0.2	10.5	109	39.0	40.1
22	7 × O.75	24 ／ O.2	11.0	128	26.0	26.7
23	7 × 1.O	32 ／ 0.2	11.5	152	19.5	20.0
24	7 × 1.5	48 ／ 0.2	13.O	204	13.3	13 7
25	7 × 2.5	77 ／ 0.2	16.0	320	7.98	8.21

26	8 × 0.5	16 ／ 0.2	11.5	117	39.0	40.1
27	8 × 0.75	24 ／ 0.2	12.0	144	26.O	26.7
28	8 × 1.0	32 ／ 0.2	13.0	174	19.5	20 0
29	8 × 1.5	48 ／ 0.2	15.0	254	13.3	13.7
30	8 × 2.5	77 ／ 0.2	17.5	370	7.98	8.21
31	10 × O.5	16 ／ 0.2	12.5	134	39.0	40.1
32	1 0 × 0.75	24 ／ 0.2	13.5	176	26.0	26.7
33	10 × 1.0	32 ／ 0.2	15.0	228	19.5	20.0
34	10 × 1.5	48 ／ 0.2	17.0	307	13.3	13.7
35	10 × 2.5	77 ／ 0.2	19.5	445	7.98	8.21
36	1 2 × 0.5	16 ／ 0.2	13.0	165	39.0	40.1
37	1 2 × 0.75	24 ／ 0.2	14.5	217	26.O	26.7
38	1 2 × 1.O	32 ／ 0.2	15.5	261	19.5	20.O
39	1 2 × 1.5	48 ／ 0.2	17.5	351	13.3	13.7
40	1 2 × 2.5	77 ／ 0.2	20.5	515	7.98	8.21
41	14 × O.5	16 ／ 0.2	13.5	187	39.0	40.1
42	14 × 0.75	24 ／ 0.2	15.0	245	26.0	26.7
43	1 4 × 1.0	32 ／ 0.2	16.0	293	19.5	20.0
44	14 × 1.5	48 ／ 0.2	18.O	396	13.3	13.7
45	1 4 × 2.5	77 ／ 0.2	21.0	587	7.98	8.21
46	1 6 × 0.5	16 ／ 0.2	15.0	204	39.0	40.1
47	1 6 × 0.75	24 ／ 0.2	16.O	274	26.0	26.7
48	1 6 × 1.0	32 ／ 0.2	17.O	328	19.5	20.0
49	1 6 × 1.5	48 ／ O.2	19.5	448	13.3	13.7
50	1 6 × 2.5	77 ／ 0.2	23.O	680	7.98	8.21
51	1 9 × 0.5	16 ／ 0.2	15.5	234	39.0	40.1
52	19 × 0.75	24 ／ 0.2	16.5	313	26.0	26.7
53	1 9 × 1.0	32 ／ 0.2	17.5	375	19.5	20.O
54	1 9 × 1.5	48 ／ 0.2	20.5	507	13.3	13.7
55	1 9 × 2.5	77 ／ 0.2	24.0	781	7.98	8.21
56	24 × 0.5	16 ／ 0.2	18.O	273	39.0	40.1
57	24 × 0.75	24 ／ 0.2	19.0	390	26.O	26.7
58	24 × 1.0	32 ／ 0.2	20.O	466	19.5	20.0
59	24 × 1.5	48 ／ O.2	23.5	658	13.3	13.7
60	24 × 2.5	77 ／ 0.2	27.5	975	7.98	8.21
61	27 × O.5	16 ／ O.2	18.0	312	39.O	40.1
62	27 × O.75	24 ／ 0.2	19.5	424	26.0	26.7

63	27 × 1.0	32 ／ 0.2	20.5	511	19.5	20.0
64	27 × 1.5	48 ／ 0.2	24.O	727	13.3	13.7
65	27 × 2.5	77 ／ 0.2	28.5	1082	7.98	8.21
66	30 × 0.5	16 ／ 0.2	18.5	357	39.0	40.1
67	30 × O.75	24 ／ 0.2	20.0	468	26.0	26.7
68	30 × 1.O	32 ／ 0.2	21.5	578	19.5	20.0
69	30 × 1.5	48 ／ 0.2	25.0	794	13.3	13.7
70	30 × 2.5	77 ／ 0.2	29.5	1188	7.98	8.21
71	37 × O.5	16 ／ 0.2	20.0	396	39.0	40.1
72	37 × 0.75	24 ／ 0.2	21.5	375	26.O	26.7
73	37 × 1.0	32 ／ 0.2	23.5	690	19.5	20.0
74	37 × 1.5	48 ／ 0.2	27.0	955	13.3	13.7
75	37 × 2.5	77 ／ 0.2	31.5	1433	7.98	8.21
76	44 × 0.5	16 ／ 0.2	22.5	475	39.O	40.1
78	44 × O.75	24 ／ 0.2	24.5	671	26.O	26.7
79	44 × 1.O	32 ／ 0.2	26.0	815	19.5	20.0
80	44 × 1.5	48 ／ 0.2	30.O	1126	13.3	13.7
81	44 × 2.5	77 ／ 0.2	36.0	1735	7.98	8.21
82	48 × 0.5	16 ／ 0.2	23.O	503	39.0	40.1
83	48 × O.75	24 ／ 0.2	25.O	722	26.0	26.7
84	48 × 1.0	32 ／ 0.2	26.5	920	19.5	20.0
85	48 × 1.5	48 ／ O.2	30.5	1211	13.3	13.7
86	48 × 2.5	77 ／ 0.2	36.5	1869	7.98	8.21
87	61 × 0.5	16 ／ 0.2	25.O	576	39.O	40.1
88	61 × O.75	24 ／ 0.2	27.0	888	26.0	26.7
89	61 × 1.O	32 ／ 0.2	28.5	1076	19.5	20.0
90	61 × 1.5	48 ／ 0.2	33.5	1541	13.3	13.7
91	61 × 2.5	77 ／ O.2	40.5	2353	7.98	8.21

1．    电缆的交流额定电压为300/500V、750V、0.6/1KV。

2．    电缆导体最高额定温度为：

WDZ-DCK-100，WDZ-DCK/B-100，WDZ-DCKP-100，WDZ-DCKP/B-100，WDZ-DCK/EN-100，WDZ-DCK/EN-100为100℃。

WDZ-DCK-125，WDZ-DCK/B-125，WDZ-DCKP-125，WDZ-DCKP/B-125，WDZ-DCK/EN-125，WDZ-DCK/EN-125为125℃。

3．    电缆可在受矿物油和燃料油污染的场合使用。

4．    电缆具有耐单根垂直燃料特性。

5．    电缆具有低烟、无卤特性。

6．    产品主要性能符合“CCC”认证GB12528交流额定电压3KV及以下机车车辆用电缆标准相应规定
