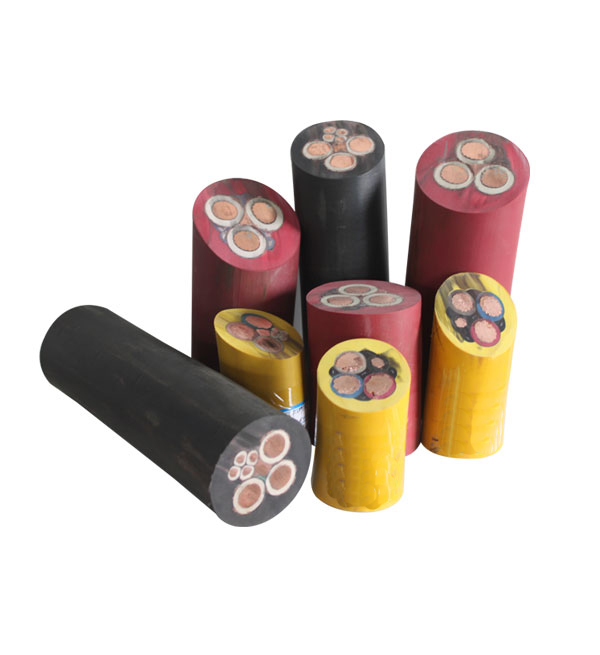

产品名称： 矿用电缆，橡套电缆，矿用橡套电缆，MY,MYP,MYQ电缆MHJYV,MHYAV,MHYA22，矿用扁电缆YFFB，矿用隔爆扁电缆，矿用屏蔽电缆
	产品型号： MHJYV,MHYAV,MHYA22，MY,MYP,MYQ，MYPTJ
	产品价格： 电议 特价：电议
	发布时间：2013-1-26 10:06:58
	关 注 度：3347

　  橡套软电缆UGF--UGF电缆--矿用橡套软电缆

橡套软电缆UGF,UGF电缆,矿用橡套软电缆适用于额定电压Uo/1.14V及以下配电装置及矿山采掘机械；起重运输机械及类似设备用的铜芯橡皮绝缘皮护套软电缆。 UGF电缆电缆的使用特性： 1、额定电压Uo/U分别为0.36/0.66KV和0.366/1.14KV。

 橡套电缆UGF,UGF电缆,矿用电缆

电缆名称：额定电压0.66/1.14KV及以下矿用软电缆
执行标准：GB12972.2-91 　 　
UGF电缆使用场合：
本产品适用于额定电压Uo/1.14KV及以下配电装置及矿山采掘机械；起重运输机械及类似设备用的铜芯橡皮绝缘皮护套软电缆。

UGF电缆的使用特性： 　 　
1、额定电压Uo/U分别为0.36/0.66KV和0.366/1.14KV。
2、电缆导体的长期允许工作温度为65℃。
3、电缆的最小弯曲半径为电线直径的6倍。
4、黄色护套不得在日光下长期暴露。
5、电缆护套采用的氯丁胶或以氯丁胶为主的混合橡皮，耐油性和不延燃性不作考核。

电缆的规格应符合下表规定:

UGFP电缆为矿用屏蔽电缆

技术性能： 20℃时导体直流电阻见上表。成品电缆线芯间的绝缘电阻，换算到长度1km，温度为20℃，应不小于100兆欧。 成品电缆的主线芯间及主线芯与接地线间，应能经受交流50赫兹15000伏电压试验5分钟不击穿。
交货要求： 电缆的交货长度应不小于100m,允许长度不小于20m 短段电缆交货，其交货数量应不超过交货总长度的10％ 长度计量误差应不超过±0.5％

MY,MYP,MYQ电缆_矿用橡套电缆

MY橡套电缆实用于交流额外电压Uo/U为3.6/6KV及以下铜芯橡皮绝缘橡皮护套矿用软电缆。

MY MYP MYQ电缆矿用橡套电缆结构特点：

一：导电线芯。柔软性要求以电钻电缆，采掘机电缆为最高；导线结构采取如下措施：

1， 采用较软的细直径铜单线、以小节距束合、复绞。整根电缆的弯曲扭转性还受到绝缘、护套结构的影响，因此不能认为单丝越细，节距越小越好。

2， 采用同向束绞和复绞可提高柔软性。

3， 为了便于导线在绝缘层中的相对滑动和便于安装维修。电钻电缆和小截面的采掘机电缆导线单丝应镀锡，大截面采掘机电缆在导线外还用包纸带隔离绝缘。

二：绝缘层   要求有足够的电绝缘性能

1， 采用含胶量不低于百分之35的橡皮

2， 绝缘厚度比通用橡套电缆要厚

3， 采用电性好的橡皮，并采用好的挤橡工艺（如挤橡硫化连续生产线）

三：屏蔽层

采用半导电橡皮做屏蔽层，应使其过渡电阻达到标准要求，以保证继电保护系统在事故状态下可靠动作。

四：垫芯

1， 垫芯要充分起到在电缆收到冲砸、挤压时的缓冲作用，又不能过大使外径过大。要求设计合理填满绝缘芯线间的空隙。

2， 机械性能应不低于绝缘橡皮的要求。

3， 不能与绝缘线芯产生粘连。

五：成缆结构

1， 要采用较小的节距倍数，改善电缆的柔软性。

2， 为保证地线芯的机械强度，地线芯截面比通用电缆要大些，小截面产品，采用与主线管相同截面。

3， 控制线芯先单独绞合成组，再与主线芯一起成缆。

六：护层

1， 要求有足够的机械强度，耐磨性好。井下电缆要求阻燃。因此采用氯丁胶，且含胶量不小于百分之五十。

2，  6KV移动橡套电缆要求护套有足够的电绝缘性，改善护套的耐电晕开裂性能。

七:电缆要结构密实、紧凑，各元件有相对滑动性。

     MY矿用橡套电缆执行标准：GB12972—91

　　            MHJYV,MHYAV,MHYA22,矿用电缆

产品采用标准：MT818.14-1999

产品及用途：

　　煤矿用聚乙烯绝缘阻燃聚氯乙烯护套加强型电话软电缆

　　用途：机械损伤较高的平巷和斜巷

　　MHJYV(四钢三铜）（1×2 1×4 3×2 4×25×2 10×2 ）×7/0.28（导体直径）

　　煤矿用聚乙烯绝缘铝带聚乙烯粘结护套层聚氯乙烯护套通信电缆

　　用途：较潮湿的斜井和斜巷

　　MHYAV (5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（导体直径）

　　煤矿用聚乙烯绝缘铝带聚乙烯粘结护套层钢丝铠装聚氯乙烯护套通信电缆

　　用途：煤矿用竖井和斜井

　　MHYA32(5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（导体直径）

　　煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆

　　用途：矿厂普通信号传输固定铺设

　　MHYV (5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（导体直径）

　　煤矿用聚乙烯绝缘铝带聚乙烯粘结护套层钢丝铠装聚氯乙烯护套通信电缆

　　用途：煤矿用竖井和斜井

　　MHY32(2--19 )X2×0.5、0.6、0.7、0.8、0.9、1.0（导体直径）

　　煤矿用铠装通信电缆

　　用途：直埋或管道铺设

　　MHYA22(5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（导体直径）

MHYV22(5×2 10×2 20×2 30×2 50×2 80×2 100×2 )×0.5、0.6、0.7、0.8、0.9、1.0（导体直径）

                矿用扁电缆YFFB

扁电缆YFFB 矿用扁电缆YFFB，扁电缆YFFB，矿用隔爆扁电缆YFFB 产品用途： 本产品适用于野外线路、电器仪表、电子设备及自动化装置的电力、化工、冶金、港口、货

　　扁电缆YFFB

　　矿用扁电缆YFFB，扁电缆YFFB，矿用隔爆扁电缆YFFB

　　产品用途：

　　本产品适用于野外线路、电器仪表、电子设备及自动化装置的电力、化工、冶金、港口、货场、矿山等行业挂缆、拖缆、安全使用。由于绝缘和护套材料分别采用美国GE公司的硅橡胶、丁腈PVC和国产改良271型硅橡胶，因此产品特别柔软、易于折叠移动、平稳不扭，且具有耐高低温、酸碱腐蚀、耐老化、抗耐高脉冲起动电流之特性。是我公司郑重推荐产品。

　   使用特性： 1.交流额定电压Uo/U：6/10KV（仅限于硅橡胶扁平电缆）和0.6/1KV 2.导体线芯最高工作温度：丁腈扁平：-40℃—150℃和-40℃—135℃ 硅橡胶扁平：-60—200℃ 3.电缆经次弯曲：线芯不断裂。 4.弯曲半径：不小于电缆小边长度的10倍。

          MHYVR矿用屏蔽通信电缆

●用途

电缆主要用于煤矿及各类矿场作控制、监测及保护电器仪表及自动控制装置之间进行控制、监测、连锁回路及保护线路等场合，起传输监控信号等使用。也可以用于通信系统作信息传输。

●使用条件

●环境温度：-40～50℃

●相对温度:95%(+25℃)

●安装敷设环境温度：≥-10℃

●安装时最小弯曲半径：MHYVR为电缆外径的10倍，其他型号为电缆外径的15倍

●电缆型号、名称及用途

型号

名称

使用范围

MHYV

煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆

用于矿场作普通信号传输，适用于固定敷设

MHYVR

煤矿用聚乙烯绝缘聚氯乙烯护套通信软电缆

用于矿场作普通信号传输，可以移动使用

MHYVP

煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信电缆

用于电场干扰大的场所作信号传输，设用于固定敷设

MHYVRP

煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信软电缆

用于电场干扰大的场所作信号传输，电线较软

MHYBV

煤矿用聚乙烯绝缘镀锌钢丝编织铠装聚氯乙烯护套通信电缆

用于机械冲击较高的场合作主信号传输

MHY32

煤矿用聚乙烯绝缘钢丝铠装聚氯乙烯护套通信电缆

用于平巷、竖井或斜井作住信号传输

矿用移动橡套软电缆

名称主要用途 （MY）UY-0.38/0.66 矿用移动橡套软电缆额定电压为0.38/0.66KV各种井下移动采煤设备的电源连接 (MYP)UYP-0.38/0.66 矿用移动屏蔽橡套软电缆 额定电压为0.38/0.66KV各种井下移动采煤设备的电源连接 (MYP)UYP-0.66/1.14 矿用移动屏蔽橡套电缆

矿用电缆,橡套电缆

　　名称及用途：

　　（MY）UY-0.38/0.66

　　矿用移动橡套软电缆

　　额定电压为0.38/0.66KV各种井下移动采煤设备的电源连接

　　（MYP）UYP-0.38/0.66

　　矿用移动屏蔽橡套软电缆

　　额定电压为0.38/0.66KV各种井下移动采煤设备的电源连接

　　（MYP）UYP-0.66/1.14

　　矿用移动屏蔽橡软套电缆

　　额定电压为0.66/1.14KV各种井下移动采煤设备的电源连接

　　性能指标：

　　1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻，换算到+20℃时不低于100MΩ·km。

　　2、主线芯屏蔽层的过渡电阻换算到20℃时不高于3kΩ。

　　3、产品标准：MT818.5-1999。

　　4、MYP型电缆有3个带绝缘屏蔽的主线芯和一个包覆半导电橡皮层的地线组成，围绕半导电橡皮层垫芯绞合成缆。外面挤包黑色氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。

　　5、导电线芯：采用软铜线，其性能符合 GB/T3956-1997。

　　6、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。

　　7、线芯识别：采用绝缘分色识别，主线芯红、绿、白。

　　8、地线：采用半导电橡皮包覆。

　　9、绝缘屏蔽：在绝缘表面包半导电带。

　　10、成缆：3个主线芯1个地线围绕半导电橡皮垫芯按右向绞合成缆。

　　11、护套：采用GB7594.7-1987中XH-03A型橡皮。护套橡皮的氧指数≥40。

　　12、成品电缆的阻燃性能满足MT386-1995的要求。

　　13、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。高压煤矿用电缆用途：6kvMYPTJ电缆产品为矿用橡套软电缆系列产品，适用于额定电压Uo/U 3.3/6KV及以下采煤机及类似设备的电源连接。煤矿用给点蓝使用条件线芯长期允许工作温度为85℃，电线的最小弯曲半径为电缆直径的6倍。

　　执行标准：

　　屏蔽型橡套软电缆   GB12972.7-1991

　　产品用途：本产品为矿用橡套软电缆系列产品之一，适用于额定电压级地面移动式矿山机械设备作电源连接线使用条件：电缆导体的长期允许工作温度为90℃。

　　矿用电缆规格型号名称及主要用途：

　　（MYP）UYP-3.6/6

　　矿用移动屏蔽套软电缆

　　额定电压为3.6/6KV移动式地面矿同机械电源的连接，环境温度下限为-20℃

　　（MYPT）UYPT-3.6/6

　　矿用移动金属屏蔽橡套软电缆

　　MYPTJ-3.6/6

　　矿用移动屏蔽监视软电缆

　　额定电压为3.6/6KV采煤机电缆动力电缆，用于电源的连接

　　MYPTJ-6/10

　　矿用移动金属屏蔽软电缆
