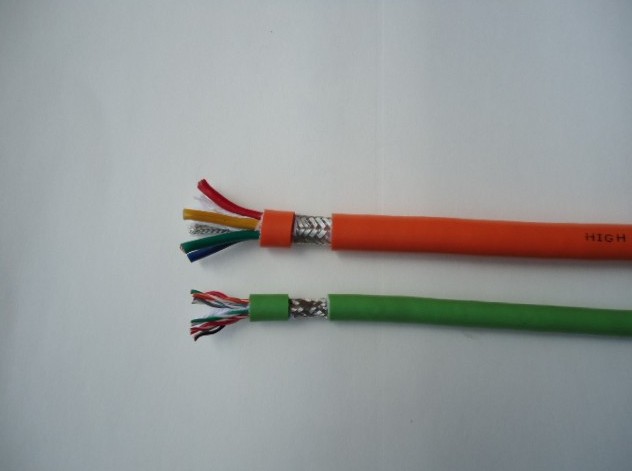

CY 柔性屏蔽控制电缆
产品名称：CY 柔性屏蔽控制电缆
产品编号：215527-196
产品型号：CY
市场价格：面议 元/米
批发价格：面议 元/米
更新时间：2010.02.26
出品单位：安徽特种电缆制造有限公司
浏览次数：64
产品详细介绍
技术参数:
-特种PVC控制电缆
-温度范围
挠曲 -5℃至+80℃
静态 -30℃至+80℃
-额定电压 300/500V
-火花试验 最小8000V
-试验电压
线芯/线芯 4000V
线芯/屏蔽 2000V
-绝缘电阻 最小20兆欧X千米
-最小弯曲半径
挠曲 10X电缆直径
静态 5X电缆直径
电缆结构:
-裸铜,多根细铜丝绞合成束符合IEC60228第5类的规定
-特种PVC
-黑芯线芯,采用白色数字按顺序编号
-黄/绿接地线芯
-绝缘线芯最优节距绞合成缆
-成缆线芯用薄膜绕包
-镀锡铜丝编织屏蔽,覆盖率约85%
-特种PVC外护套,护套颜色为灰色
-PVC具有自熄和阻燃性
应用:
作为控制电路的数据传输电缆在加工和机械工业以及在计算机系统和电子产品中作为信号电缆使用。由于内护套已经被隔离薄膜所取代，从而大大减少整个电缆的直径，这样可以减少电缆弯曲半径以及电缆重量等。
高密度的屏蔽层确保所有信号和脉冲无干扰地传输。
销售热线：0550-7305800
Size SQ. MM No. of Cores Diameter over Laid up Cores MM Nominal Overall Diameter MM Weight KG / KM
0.75 1 2.4 4.0 27
1.0 1 2.5 4.2 32
1.5 1 2.8 5.1 46
0.5 2 3.9 6.5 59
0.75 2 4.3 6.8 71
1.0 2 4.6 7.1 80
1.5 2 5.2 7.7 97
2.5 2 6.4 9.3 140
4 2 8.4 11.5 206
6 2 9.8 12.9 268
0.5 3 4.2 6.8 79
0.75 3 4.6 7.1 85
1.0 3 4.9 7.4 97
1.5 3 5.6 8.3 124
2.5 3 6.9 9.8 177
4 3 9.0 12.1 264
6 3 10.6 13.9 357
10 3 14.4 18.0 500
16 3 17.1 21.4 800
0.5 4 4.8 7.4 83
0.75 4 5.1 7.6 101
1.0 4 5.5 8.0 117
1.5 4 6.3 9.2 154
2.5 4 7.7 10.6 217
4 4 10.1 14.4 364
6 4 11.9 15.2 446
10 4 16.1 20.3 783
16 4 19.2 23.9 1250
0.5 5 5.1 7.7 94
0.75 5 5.7 8.2 118
1.0 5 6.1 9.0 144
1.5 5 7.0 9.9 181
2.5 5 8.6 11.7 263
4 5 11.3 14.6 399
6 5 13.2 16.7 543
10 5 18.0 22.2 876
16 5 21.4 26.1 1415
0.5 7 5.7 8.5 1191
0.75 7 6.3 9.2 154
1.0 7 6.7 9.6 178
1.5 7 7.8 10.7 228
2.5 7 9.6 12.7 337
4 7 12.6 15.9 516
6 7 14.7 18.2 709
0.5 12 8.1 11.3 201
0.75 12 8.9 12.0 242
1.0 12 9.6 12.7 284
1.5 12 10.8 14.1 369
2.5 12 13.3 16.8 549
0.5 18 9.5 12.6 248
0.75 18 10.5 13.6 304
1.0 18 11.2 14.3 354
1.5 18 12.7 15.8 453
2.5 18 16.9 21.1 787
0.5 25 11.6 14.8 347
0.75 25 12.8 16.1 436
1.0 25 13.9 17.2 520
1.5 25 15.6 19.1 684
2.5 25 19.2 23.1 1050
0.5 34 13.2 16.4 410
0.75 34 14.6 18.2 529
1.0 34 15.6 19.7 662
1.5 34 17.7 21.9 850
2.5 34 23.5 28.2 1383
0.5 50 15.9 19.3 609
0.75 50 17.8 21.5 790
1.0 50 19.3 23.2 960
1.5 50 21.7 25.8 1280
2.5 50 26.7 31.2 1970
0.75 61 19.2 22.2 894
1.5 61 23.4 27.7 1520
0.75 80 21.9 26.6 1180
1.5 80 26.9 32.6 2000
