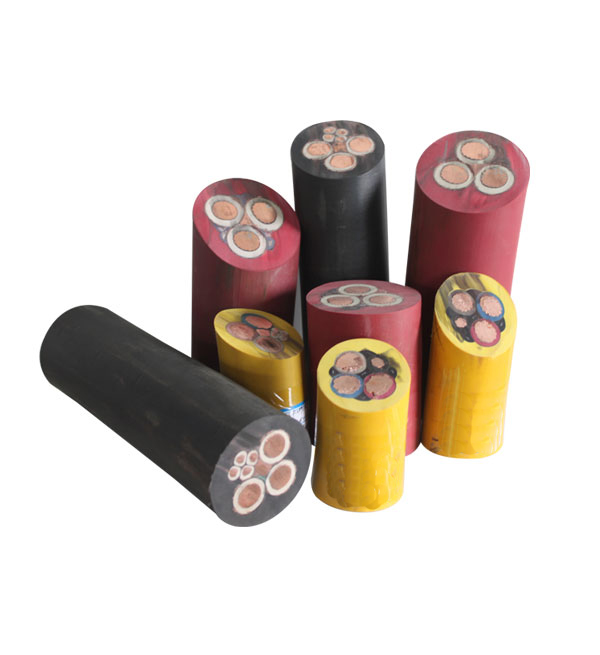

产品名称： 氟塑料绝缘F46耐高温电力电缆FF46-22 YGC-F46(FG) YF46-22VF ZR-F46-22(FV22) | |
| 产品型号： FF46-22 YGC-F46(FG) YF46-22VF ZR-F46-22(FV22) | ||
| 产品价格： |
||
| 发布时间：2013-5-27 13:32:40 | ||
| 关 注 度：2674 | ||
氟塑料绝缘F46耐高温电力电缆
一：产品特点及用途
本产品适用于交流额定电压0.6/1KV及以下作固定敷设用输配线路、动力传输或电机引接线，具有耐高温、耐腐蚀、耐酸碱及腐蚀性气体、防水等特性，高温环境电气性能稳定，载流量大，使用寿命长，广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。
二：产品执行标准
Q/HHTZH001.2
阻燃耐火特性试验执行GB12666-90标准
三：使用特性
1． 交流额定电压：U0/U 0.6/1KV
2． 最高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃
可溶性聚四氟乙烯(PFA)绝缘不超过260℃
3． 最低环境温度：氟塑料绝缘和护套
固定敷设-40℃，非固定敷设-15℃
4． 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。
5． 电缆允许弯曲半径：单芯电缆最小为电缆外径的15倍
多芯电缆最小为电缆外径的10倍
四：基本型号及名称
表1
|
型号 |
产品名称 |
正常使用温度℃ |
|
FF46 |
氟塑料绝缘和护套电力电缆 |
-60-200 |
|
FF46-22 |
氟塑料绝缘和护套钢带铠装电力电缆 |
-60-200 |
|
FF46P |
氟塑料绝缘和护套铜编织屏蔽电力电缆 |
-60-200 |
|
ZR-F46(FV) |
氟塑料绝缘阻燃聚氯乙烯护套电力电缆 |
-40-105 |
|
ZR-F46-22(FV22) |
氟塑料绝缘钢带铠装阻燃聚氯乙烯护套电力电缆 |
-40-105 |
|
ZR192-FF46 |
PFA绝缘和护套电力电缆(进口原料) |
-60-260 |
|
ZR192-FF46P |
PFA绝缘和护套铜编织屏蔽电力电缆(进口原料) |
-60-260 |
|
ZR192-FF46-22 |
PFA绝缘和护套钢带铠装电力电缆(进口原料) |
-60-260 |
|
YGC-F46(FG) |
氟塑料绝缘硅橡胶护套电力电缆 |
-60-180 |
|
YGC-F46-22(FG22) |
氟塑料绝缘钢带铠装硅橡胶护套电力电缆 |
-60-180 |
|
YVF-F46 |
氟塑料绝缘阻燃丁腈聚氯乙烯护套电力电缆 |
-60-105 |
|
YF46-22VF |
氟塑料绝缘钢带铠装阻燃丁腈聚氯乙烯护套电力电缆 |
-60-105 |
备注：软结构电缆在原型号中加R，导体线芯中铜丝可以采用镀锡。
五：代号名称和含义
表2
|
代号 |
代号含义 |
|
系列代号 |
略 |
|
F(F46) |
聚全氟乙丙烯(F46) |
|
YVF |
丁腈胶 |
|
G |
硅橡胶 |
|
192 |
进口PFA绝缘和护套 |
|
ZR(V) |
阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三种) |
|
22 |
钢带铠装 |
|
32 |
细钢丝铠装 |
|
P |
铜编织屏蔽 |
|
R |
多股绞合导体 |
六：主要技术指标
1．成品电缆导体直流电阻(符合GB3956规定)参照附录A表1。
2．20℃时绝缘电阻不小于500MΩ/KM，180℃时绝缘电阻不小于10MΩ/KM
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
|
线芯*标称截面(mm2) |
导体结构
(根数/直径)
mm |
电缆最大外径(mm) |
计算重量(kg/km) |
||||
|
FF46
ZR192-FF46 |
ZR-F46 |
YGC-F46R |
FF46
ZR192-FF46 |
ZR-F46
YGC-F46 |
ZR-F46-22
YGC-F46-22 |
||
|
1*1.5 |
1/1.38 |
3.2 |
- |
- |
25 |
|
|
|
1*2.5 |
1/1.78 |
3.5 |
- |
- |
35 |
|
|
|
1*4 |
1/2.26 |
3.8 |
- |
- |
50 |
|
|
|
1*6 |
1/2.78 |
4.2 |
- |
- |
70 |
|
|
|
1*10 |
7/1.35 |
5.9 |
- |
- |
115 |
|
|
|
1*16 |
7/1.70 |
6.8 |
- |
- |
181 |
|
|
|
1*25 |
7/2.15 |
8.0 |
- |
- |
265 |
|
|
|
1*35 |
7/2.52 |
9.0 |
- |
- |
355 |
|
|
|
1*50 |
10/2.52 |
10.5 |
- |
- |
500 |
|
|
|
1*70 |
14/2.52 |
12.5 |
- |
- |
700 |
|
|
|
1*95 |
19/2.52 |
14.6 |
- |
- |
930 |
|
|
|
1*120 |
24/2.52 |
16.0 |
- |
- |
1190 |
|
|
|
1*150 |
30/2.52 |
18.0 |
- |
- |
1420 |
|
|
|
1*185 |
37/2.52 |
19.4 |
- |
- |
1830 |
|
|
|
2*1.5 |
1/1.38 |
7.2 |
8.2 |
8.5 |
75 |
83 |
215 |
|
2*2.5 |
1/1.78 |
8.2 |
10.0 |
11.5 |
99 |
110 |
280 |
|
2*4 |
1/2.26 |
9.6 |
11.4 |
12.9 |
135 |
150 |
330 |
|
2*6 |
1/2.78 |
11.0 |
14.7 |
15.0 |
190 |
200 |
400 |
|
2*10 |
7/1.35 |
12.5 |
15.8 |
16.8 |
298 |
310 |
550 |
|
2*16 |
7/1.70 |
16.00 |
18.0 |
19.0 |
423 |
435 |
750 |
|
2*25 |
7/2.15 |
18.50 |
20.5 |
23.0 |
640 |
645 |
1050 |
|
2*35 |
7/2.52 |
22.00 |
22.5 |
25.5 |
843 |
850 |
1300 |
|
2*50 |
16*2.00 |
- |
26.0 |
29.0 |
1118 |
1122 |
1705 |
|
2*70 |
33*1.64 |
- |
28.8 |
32.0 |
1537 |
1540 |
2250 |
|
2*95 |
33*1.92 |
- |
30.2 |
34.5 |
2082 |
2058 |
2870 |
|
2*120 |
33*2.15 |
- |
36.2 |
40.0 |
2681 |
2560 |
3600 |
|
2*150 |
33*2.41 |
- |
39., , 6 |
42.9 |
3180 |
3150 |
4315 |
|
2*185 |
33*2.68 |
- |
41.6 |
45.6 |
3998 |
3940 |
5257 |
|
2*240 |
56*2.34 |
|
46.0 |
51.0 |
5280 |
5120 |
6250 |
|
3*1.5 |
1/1.37 |
8.0 |
8.2 |
8.5 |
100 |
107 |
286 |
|
3*2.5 |
1/1.78 |
9.0 |
9.8 |
10.5 |
140 |
145 |
355 |
|
3*4 |
1/2.26 |
10.0 |
11.0 |
12.0 |
195 |
201 |
445 |
|
3*6 |
1/2.78 |
11.5 |
13.3 |
14.3 |
260 |
268 |
490 |
|
3*10 |
7/1.35 |
14.8 |
15.8 |
17.0 |
422 |
422 |
713 |
|
3*16 |
7/1.70 |
17.5 |
18.8 |
20.5 |
615 |
640 |
920 |
|
3*25 |
7/2.15 |
21.0 |
|
|
|
|
|
