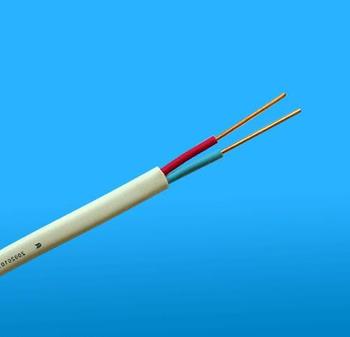

产品名称： 本质安全防爆测温系统用热电偶补偿导线、补偿电缆 | |
| 产品型号： SC RC KCA KCB KX EX JX TX NC NX | ||
| 产品价格： |
||
| 发布时间：2013-5-29 16:36:18 | ||
| 关 注 度：2504 | ||
本产品适用于有爆炸危险的环境及防爆安全性要求较高场合延伸防爆热电偶冷端与防爆测温仪表相连接，构成本质 安全热电偶测温系统；线对采用绞合形式及多对组成，带屏蔽层的本安补偿电缆，具有良好的抗干扰等性能。
—、生产执行标准 GB/T4989 —94, IEC584 —3, IEC332及企业标准。
二、使用条件
1、工作交流电压为250V及以下；
2、允许弯曲半径不小于电缆外径的6倍，有屏蔽层的电缆不小于10倍；
3、本安补偿电缆标志、型号、材料及温度等级如表1
表1
|
本安
标志 |
补偿电缆 型号 |
分类 |
绝缘材料 |
护套材料 |
温度
等级 |
最低环
境温度 |
允差等级 |
||||
|
精密级 |
普通级 |
||||||||||
|
IA |
一般用
G |
ZR-70度
或
ZR-105度
PVC |
ZR-70*C
或
ZR-105*C
PVC |
70
7度或 105度 |
-20度 |
S |
省略 |
||||
|
酎热用
H |
聚全氟乙丙 烯或可熔性 聚四氟乙烯 |
ZR-105X：
PVC |
200-C
260r |
-40度 |
|||||||
|
注：屏蔽材料：P为TR铜线，P,为镀锡铜线，P2为铜带 补偿电缆特征代号如表2 |
,户3为铝箔。
表2 |
|
|||||||||
|
特征名称 |
多股软线 |
屏 蔽 |
对绞 对屏 |
||||||||
|
特征代号 |
R |
P、P1、P2、P3 |
J PJ |
||||||||
|
|
|||||||||||
|
特征名称 |
总屏 |
对屏总屏 |
钢带铠装 阻燃型 |
||||||||
|
特征代号 |
JP |
PJP |
22 ZR |
||||||||
例•，本安型EX补偿电缆7对（14芯），线芯截面1.0mm2:表示为：
一般用普通级对绞分屏软电缆：IA—EXGPJR—7x2x1.0mm2
一般用精密级对绞总屏软电缆：IA—EXGSJPR—7x2x1.0mm2
一般用普通级对屏总屏电缆：IA—EXGPJP—7x2x1.0mm2
4. 耐热用精密级对屏总屏多股软电缆：IA—EXHF4SVPJPR—7X2X1.0mm2
|
导体截面mm2 |
|
导体 |
结构 |
|
线芯对数 |
|
单 根 |
|
多 股 |
|||
|
0.5 |
1/0.8 |
|
|
7/0.3 |
|
|
1.0 |
1/1.13 |
|
|
7/0.43 |
|
|
|
|
|
|
|
1-24 |
|
1.5 |
1/1.37 |
|
|
7/0.52 |
|
|
2.5 |
1/1.76 |
|
|
19/0.41 |
|
表4
|
性能项目 |
单 位 |
指 标 |
|
工作电容 |
Pf/m |
<110 |
|
电感电阻比 |
MH/Q |
在25 |
|
抗外磁场干扰 |
Mv |
<1 |
|
抗静电干扰 |
v |
<1 |
|
抗射频干扰 |
DB |
<50 |
表5部分本安补偿电缆外径参考
|
线
对
数 |
对屏总屏参考外径（mm) |
|||||||||||||||
|
IAG、IAGS型截面（mm2) |
IAHV105、IAHSV105型截面（mm2) |
|||||||||||||||
|
0.5 |
1 1.5 |
2.5 |
0.5 |
1 |
1.5 |
2.5 |
||||||||||
|
单
根 |
多
股 |
单
根 |
多
股 |
单
根 |
多
股 |
单
根 |
多
股 |
单
根 |
多
股 |
单
根 |
多
股 |
单
根 |
多
股 |
单
根 |
多
股 |
|
|
1 |
7.5 |
7.7 |
8.8 |
9.1 |
9.7 |
10.1 |
10.9 |
11.4 |
6.9 |
7.1 |
7.5 |
7.8 |
8 |
8.4 |
8.8 |
9.4 |
|
2 |
14.6 |
14.8 |
19.2 |
19.8 |
21 |
21.8 |
24 |
24 |
14.8 |
15.2 |
16.8 |
17.4 |
17.8 |
18.4 |
19.2 |
20.2 |
|
3 |
16.8 |
17.5 |
20.2 |
20.9 |
22.2 |
23 |
23.9 |
25.2 |
15.5 |
16 |
17.7 |
18.3 |
18.7 |
19.4 |
20.2 |
21.3 |
|
4 |
18.4 |
19.7 |
22.2 |
22.9 |
24.4 |
24.9 |
27 |
28.4 |
17 |
18.1 |
19.3 |
20 |
20 |
21.1 |
22.2 |
24 |
|
5 |
20.8 |
21.6 |
24.3 |
25.7 |
26.9 |
28.4 |
29 |
31.6 |
19.1 |
19.7 |
21 |
22.5 |
23 |
23.8 |
24.9 |
26.2 |
|
7 |
22.6 |
23.5 |
27.1 |
28 |
29.8 |
31 |
32.8 |
35 |
20.8 |
21.4 |
23.5 |
24.4 |
25.5 |
25.9 |
27.1 |
29.4 |
|
8 |
24.4 |
25.4 |
29.3 |
30 |
32.2 |
33.5 |
35.9 |
37.9 |
22.4 |
23 |
25.3 |
26.3 |
26.9 |
27.4 |
29.7 |
31.3 |
|
9 |
26.8 |
27.9 |
32.2 |
33.3 |
35.9 |
37.4 |
39.6 |
41.8 |
24.5 |
25.3 |
27.7 |
28.7 |
30 |
31.1 |
32.6 |
34.4 |
|
10 |
29.3 |
30.5 |
34.5 |
36.1 |
38.5 |
40.1 |
42.5 |
44.9 |
26.9 |
27.7 |
29.7 |
31.3 |
32.1 |
33.3 |
34.9 |
36.9 |
|
12 |
30.4 |
31.7 |
35.9 |
37.2 |
39.7 |
41.3 |
43.8 |
46.3 |
27.6 |
28.5 |
31 |
32.2 |
33 |
33.7 |
35.9 |
38 |
注：①在订货时，需要对绞总屏、对屏无总屏或钢带铠装本安用补偿导线、补偿电 缆外形尺寸可另计算提供数据资料：
②阻燃型本安用补偿导线、补偿电缆需要在型号前加特征代号“ZR” =
八、交货要求根据双方协议允许任何长度电缆交货，长度计量误差允许±0.5%。
