产品名称： 聚氯乙烯(PVC)多对热电偶线（105°C） | |
| 产品型号： | ||
| 产品价格： |
||
| 发布时间：2014-9-15 19:52:32 | ||
| 关 注 度：3279 | ||

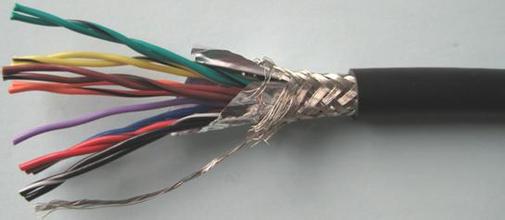

聚氯乙烯(PVC)多对热电偶线（105°C）
应用
聚氯乙烯多对热电偶线可应用在电话和其他信号的传输。
结构
组成结构:
20线规实芯热电偶合金
挤压高温105°C聚氯乙烯绝缘
彩色编码：双绞线对按顺序编号以便识别
配对的线芯双绞，以减少电磁干扰
阻燃聚氯乙烯护套，带有撕裂绳
单对屏蔽对之间相互独立
技术参数:
连续额定工作温度: 105°C
最小弯曲半径: 绝缘 3 x 外径 整体 5 x 外径
误差极限: 遵循ASTM E230, IEC 584, ANSI MC 96.1
颜色编码:遵循ANSI, IEC, JIS
产品性能:
允许多种传感器连接到相关的仪器仪表
良好的耐气候变化，耐潮，耐油，耐碱，耐机械磨损性能
聚氯乙烯高介电绝缘体
整体屏蔽可实现最大的噪音抑制量
线芯中的信号线可传输电话或其他信号
不蔓延, 阻燃
电缆参数
总屏蔽多对补偿线
|
AWG |
成股 |
对数 |
护套厚度 |
标称外径 |
标称重量 |
|
20 |
单股 |
4 |
1.016 |
9.042 |
100 |
|
20 |
单股 |
6 |
1.27 |
10.82 |
144 |
|
20 |
单股 |
8 |
1.27 |
11.76 |
179 |
|
20 |
单股 |
12 |
1.27 |
13.665 |
243 |
|
20 |
单股 |
16 |
1.27 |
15.748 |
324 |
|
20 |
单股 |
20 |
1.524 |
16.358 |
385 |
|
20 |
单股 |
24 |
1.524 |
18.44 |
455 |
|
20 |
单股 |
36 |
1.524 |
20.777 |
631 |
|
20 |
单股 |
50 |
1.778 |
24.282 |
867 |
|
20 |
单股 |
8 |
1.27 |
11.76 |
179 |
|
20 |
单股 |
6 |
1.27 |
10.82 |
144 |
|
20 |
单股 |
50 |
1.778 |
24.282 |
867 |
|
20 |
单股 |
4 |
1.016 |
9.042 |
100 |
|
20 |
单股 |
36 |
1.524 |
20.777 |
631 |
|
20 |
单股 |
24 |
1.524 |
18.44 |
455 |
|
20 |
单股 |
20 |
1.524 |
16.358 |
385 |
|
20 |
单股 |
16 |
1.27 |
15.748 |
324 |
|
20 |
单股 |
12 |
1.27 |
13.665 |
243 |
分屏蔽多对补偿线
|
AWG |
成股 |
对数 |
护套厚度 |
标称外径 |
标称重量 |
|
20 |
单股 |
4 |
1.27 |
10.668 |
135 |
|
20 |
单股 |
6 |
1.27 |
12.573 |
186 |
|
20 |
单股 |
8 |
1.27 |
13.589 |
231 |
|
20 |
单股 |
12 |
1.524 |
16.51 |
339 |
|
20 |
单股 |
16 |
1.524 |
18.161 |
430 |
|
20 |
单股 |
20 |
1.524 |
19.558 |
513 |
|
20 |
单股 |
24 |
1.524 |
21.717 |
598 |
|
20 |
单股 |
36 |
1.778 |
24.638 |
863 |
|
20 |
单股 |
50 |
1.778 |
28.829 |
1158 |
|
20 |
单股 |
8 |
1.27 |
13.589 |
231 |
|
20 |
单股 |
6 |
1.27 |
12.573 |
186 |
|
20 |
单股 |
50 |
1.778 |
28.829 |
1158 |
|
20 |
单股 |
4 |
1.27 |
10.668 |
135 |
|
20 |
单股 |
36 |
1.778 |
24.638 |
863 |
|
20 |
单股 |
24 |
1.524 |
21.717 |
598 |
|
20 |
单股 |
20 |
1.524 |
19.558 |
513 |
|
20 |
单股 |
16 |
1.524 |
18.161 |
430 |
|
20 |
单股 |
12 |
1.524 |
16.51 |
339 |
