	产品名称：铁路机车电缆（WDZ-DCYJ电缆）
	产品型号： WDZ-DCYJ
	产品价格：电议特价：电议
	发布时间：2014-12-5 17:12:42
	关注度：3772

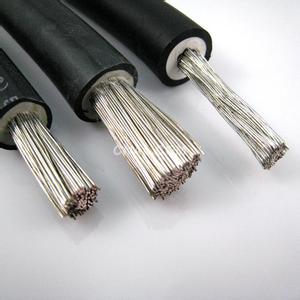

铁路机车电缆（WDZ-DCYJ电缆）

交流额定电压3kV及以下铁路机车车辆用电缆(电线) 交联聚烯烃绝缘铁路机车车辆用电缆(电线) GB 12528.11-2003 一、适用范围本产品采用低烟无卤阻燃交联聚烯烃绝缘，产品主要适用于交流额定电压3kV及以下的铁路机车车辆的电能传输，具有优异的耐寒、耐油、耐高温。

交流额定电压3kV及以下铁路机车车辆用电缆(电线)
交联聚烯烃绝缘铁路机车车辆用电缆(电线)

GB 12528.11-2003
一、适用范围
本产品采用低烟无卤阻燃交联聚烯烃绝缘，产品主要适用于交流额定电压3kV及以下的铁路机车车辆的电能传输，具有优异的耐寒、耐油、耐紫外线和低烟无卤以及高阻燃等特性。
二、产品结构示意图
三、使用特性
1、额定电压U0/U为500V、750V、1kV、1.5kV和3kV。直流额定电压为交流额定电压的1.5倍。
2、电缆长期允许工作温度为：WDZ-DCYJ-125，WDZ-DCYJ/B-125产品为125℃；WDZ-DCYJ/B-150产品为150℃。
3、电缆最低使用环境温度： WDZ-DCYJ-125产品应不低于-40℃；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150产品应不低于-60℃。
4、电缆敷设的允许弯曲半径：
电缆外径（D）为20mm及以下时应不小于3D。
电缆外径（D）为20mm以上时应不小于5D。
5、WDZ-DCYJ-125 型电缆可在油料污染的环境使用；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150 型电缆允许在有各类油脂污染和非高浓度酸碱污染的恶劣环境使用。
四、电缆的型号及规格
1、电缆的型号见表1
表1 电缆型号及名称

序号	型号	额定电压	名称
1	WDZ-DCYJ-125	500V、750V、1kV、1.5kV、3kV	铜芯耐热125℃交联聚烯烃绝缘无卤低烟阻燃机车车辆用电缆
2	WDZ-DCYJ/B-125	750V	铜芯耐热125℃高强度薄壁交联聚烯烃绝缘无卤低烟阻燃机车车辆用电缆
3	WDZ-DCYJ/B-150	750V	铜芯耐热150℃高强度薄壁交联聚烯烃绝缘无卤低烟阻燃机车车辆用电缆

2、电缆规格见表2
表2 电缆的规格

序号	型号	额定电压	规格mm2
1	WDZ-DCYJ-125	500V	1，1.5，2.5，4
2	WDZ-DCYJ-125	750V，1.5kV，3kV	0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300
3	WDZ-DCYJ/B-125	750V	0.5，0.75，1，1.2，1.5，2.0，2.5，4，6

五、代号名称和含义见表3
表3 代号的名称及含义

项目	代号	说明
系列代号	DC	机车车辆用电缆（电线）
产品特性	WDZ	无卤低烟阻燃
绝缘材料	YJ	交联聚烯烃
绝缘特性	B	高强度薄壁绝缘
耐热特性	125	耐热125℃
耐热特性	150	耐热150℃

六、主要技术特点
1、成品电缆导体直流电阻符合GB/T 3956-1983的有关规定。
2、 20℃时绝缘电阻：额定电压3kV级WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型电缆应不小于1010Ω.km。
3、成品电缆经受如下表4交流电压试验不击穿：
表4 交流电压试验

额定电压	500V	750V，1kV	1.5kV	3kV
交流电压试验	2 kV/15min	3.5kV/15min	6kV/15min	12kV/15min

4、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型电缆的燃烧时释出气体试验:卤素气体总量5mg/g；pH值≥4.3；导电率≤10μS/mm。
5、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型电缆均应通过GB/T 18380.1-2001所规定的单根垂直燃烧试验。
七、电缆基本结构参数如下表5
表5 电缆结构参数

型号	导体标称截面mm2	导体结构根数/单线直径mm	绝缘标称厚度mm	电缆外径mm
型号	导体标称截面mm2	导体结构根数/单线直径mm	绝缘标称厚度mm	标称值	最大值
WDZ-DCYJ-125 500V	1	32/0.20	0.4	2.2	2.3
	1.5	48/0.20	0.5	2.7	2.8
	2.5	77/0.20	0.5	3.1	3.2
	4	126/0.20	0.5	3.8	3.9
WDZ-DCYJ-125 750V	0.75	24/0.20	0.8	2.73	3.00
	1	32/0.20	0.8	3.02	3.30
	1.5	48/0.20	0.8	3.2	3.6
	2.5	77/0.20	0.8	3.65	4.20
	4	126/0.20	0.8	4.52	5.0
	6	189/0.20	0.8	5.2	5.7
	10	322/0.20	1.2	7.1	7.7
	16	513/0.20	1.2	8.3	9.0
	25	798/0.20	1.2	9.7	10.5
	35	1121/0.20	1.2	10.9	11.8
	50	703/0.30	1.4	12.9	13.9
	70	999/0.30	1.6	15.3	16.5
	95	1332/0.30	1.6	17.2	18.6
	120	1702/0.30	1.8	19.4	21.0
	150	2109/0.30	2	21.7	23.4
	185	1443/0.40	2	23.6	25.5
	240	1924/0.40	2.2	27.2	29.4
	300	2368/0.40	2.2	29.7	32.0
WDZ-DCYJ-125 1.5kV	0.75	24/0.20	1.2	3.53	3.9
	1	32/0.20	1.2	3.7	4.1
	1.5	48/0.20	1.2	4.0	4.4
	2.5	77/0.20	1.2	4.5	5.0
	4	126/0.20	1.2	5.35	5.9
	6	189/0.20	1.2	6.0	6.6
	10	322/0.20	1.4	7.5	8.1
	16	513/0.20	1.4	8.7	9.4
	25	798/0.20	1.4	10.1	10.9
	35	1121/0.20	1.4	11.3	12.2
	50	703/0.30	1.6	13.3	14.4
	70	999/0.30	1.8	15.7	17.0
	95	1332/0.30	2	18.0	19.4
	120	1702/0.30	2.2	19.6	21.4
	150	2109/0.30	2.4	22.5	24.2
	185	1443/0.40	2.4	24.4	26.3
	240	1924/0.40	2.6	28.0	30.2
	300	2368/0.40	2.6	30.5	32.8
WDZ-DCYJ-125 3kV	0.75	24/0.20	1.4	3.93	4.3
	1	32/0.20	1.4	4.1	4.5
	1.5	48/0.20	1.4	4.4	4.8
	2.5	77/0.20	1.4	4.85	5.3
	4	126/0.20	1.4	5.75	6.3
	6	189/0.20	1.4	6.38	7.0
	10	322/0.20	1.6	7.9	8.5
	16	513/0.20	1.6	9.1	9.8
	25	798/0.20	1.6	10.5	11.3
	35	1121/0.20	1.6	11.7	12.6
	50	703/0.30	2	14.1	15.2
	70	999/0.30	2	16.1	17.4
	95	1332/0.30	2.2	18.4	19.8
	120	1702/0.30	2.4	20.2	21.8
	150	2109/0.30	2.6	22.9	24.6
	185	1443/0.40	2.6	24.8	26.8
	240	1924/0.40	2.8	28.4	30.6
	300	2368/0.40	2.8	30.9	33.4
WDZ-DCYJ/B-125 750V	0.5	19/0.18	0.25	1.40	1.50
	0.75	19/0.23	0.25	1.65	1.75
	1	19/0.26	0.25	1.80	1.85
	1.2	19/0.28	0.25	1.90	2.00
	1.5	19/0.32	0.25	2.10	2.15
	2.0	19/0.37	0.25	2.35	2.45
	2.5	19/0.41	0.25	2.55	2.65
	4	19/0.52	0.25	3.10	3.20
	6	19/0.64	0.3	3.80	3.85

八、电缆交货长度
1、成品电缆应成盘或成圈交货，卷绕整齐，妥善包装。长度误差应不超过±0.5％。
2、根据双方协议，允许任何长度的电缆交货。
