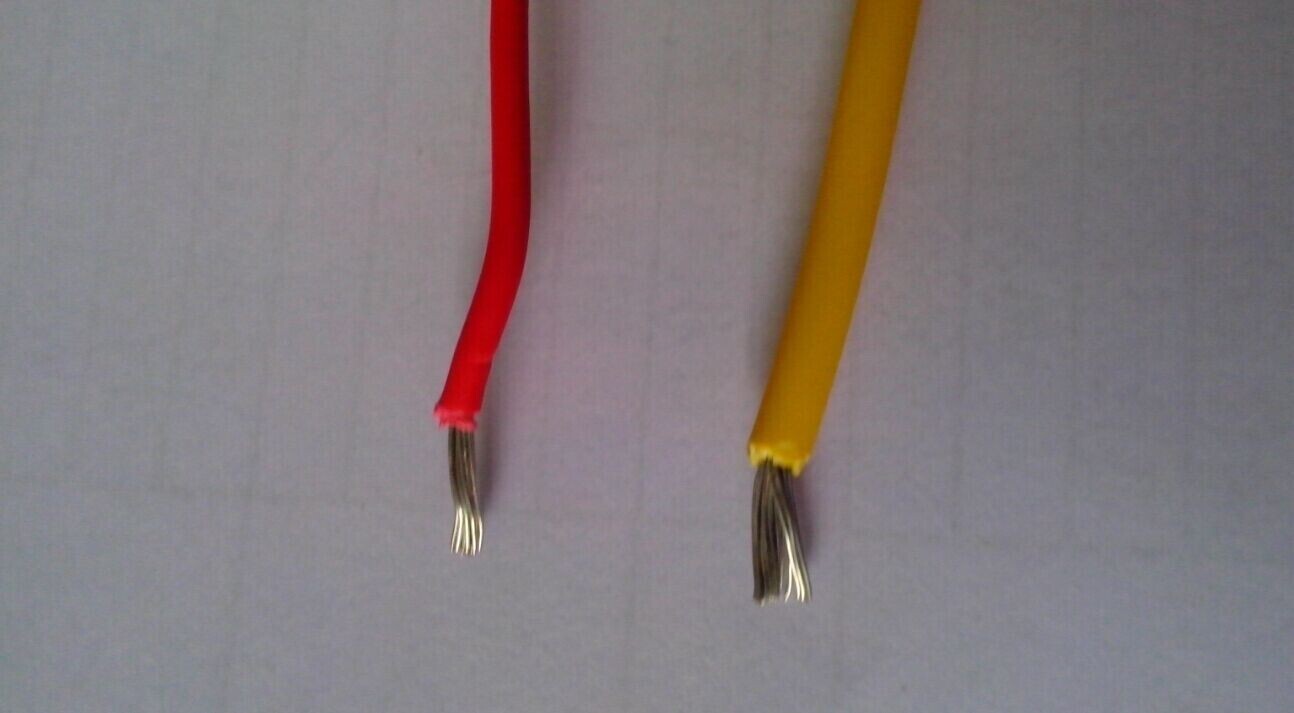

AFR-250 AFRP-250 AF4耐高温电线

	产品名称： AFR-250 AFRP-250 AF4耐高温电线
	产品型号： AFR-250 AFRP-250 AF4
	产品价格：电议特价：电议
	发布时间：2015/4/13 9:47:28
	关注度：9396

1.1 概述
聚四氟乙烯薄膜绕包绝缘安装线采用PTFE薄膜作为绝缘，按照企业标准生产。该类产品具有极好的柔韧性，卓越的耐高温性能，优良的化学性能，耐潮湿、阻燃等优点。主要用于高温条件下电子设备、仪器仪表线路、飞机布线及其它电器装置的内部连接等。聚四氟乙烯薄膜绕包安装线
1.3 产品主要性能
1. 额定电压：交流 220V
2.工作温度：-65℃ ~ 200℃ -65℃ ~ 250℃（镀银导体）
3. 绝缘电阻：成品电线在室温下应不小于100MΩ·km
4. 屏蔽编织密度应不小于80%,可以3米以上交货。
1.4 常用规格结构数据表（可根据用户特殊需要定做）

型号	芯数×截面 mm2	导体结构股数/直径 mm	最大直流电阻 Ω/km 20℃	绝缘最薄厚度 mm	电线外径	试验电压 kV
AFR-250 AF-1 AFR-200 AF	1×0.035	7/0.08	600	0.07	0.67	1.0
	2×0.035				1.50
	3×0.035				1.70
	1×0.05	10/0.08 7/0.10	370	0.07	0.72
	2×0.05				1.60
	3×0.05				1.80
	1×0.07	14/0.08 7/0.12	260	0.07	0.75
	2×0.07				1.70
	3×0.07				2.00
	1×0.10	21/0.08	180	0.07	0.85
	2×0.10				1.80
	3×0.10				2.10
	1×0.12	24/0.08 7/0.15	165	0.07	0.87
	2×0.12				1.80
	3×0.12				2.10
	1×0.15	30/0.08 19/0.10	125	0.07	0.90
	2×0.15				1.80
	3×0.15				2.20
	1×0.20	42/0.08 27/0.10 12/0.15 19/0.12	100	0.07	1.00
	2×0.20				2.00
	3×0.20				2.20
	1×0.30	62/0.08 45/0.10 18/0.15	70	0.07	1.15
	2×0.30				2.30
	3×0.30				2.60
	1× 0.35	75/0.08 45/0.10 19/0.16	60	0.07	1.20
	2× 0.35				2.40
	3× 0.35				2.60
	1× 0.40	85/0.08 54/0.10 24/0.15	55	0.07	1.30
	2× 0.40				2.70
	3× 0.40				3.00
	1× 0.50	105/0.08 66/0.10 29/0.15 19/0.18	42	0.07	1.40
	2× 0.50				2.80
	3× 0.50				3.10

注：AF-1 同AFR-250, AF 同AFR-200（线芯为裸铜）.
常用规格结构数据表（续）

型号	芯数×截面 mm2	导体结构股数/直径 mm	最大直流电阻 Ω/km 20℃	绝缘最薄厚度 mm	电线外径	试验电压 kV
AFRP-250 AFP-1 AFRP-200 AFP	1×0.035	7/0.08	600	0.07	1.10	0.8
	2×0.035				1.90
	3×0.035				2.20
	1×0.05	10/0.08 7/0.10	370	0.07	1.20
	2×0.05				2.10
	3×0.05				2.30
	1×0.07	14/0.08 7/0.12	260	0.07	1.30
	2×0.07				2.20
	3×0.07				2.50
	1×0.10	21/0.08	180	0.07	1.40
	2×0.10				2.30
	3×0.10				2.80
	1×0.12	24/0.08 7/0.15	165	0.07	1.45
	2×0.12				2.40
	3×0.12				2.85
	1×0.15	30/0.08 19/0.10	125	0.07	1.55
	2×0.15				2.50
	3×0.15				2.90
	1×0.20	42/0.08 27/0.10 12/0.15 19/0.12	100	0.07	1.75
	2×0.20				3.10
	3×0.20				3.25
	1×0.30	62/0.08 45/0.10 18/0.15	70	0.07	1.80
	2×0.30				3.20
	3×0.30				3.50
	1× 0.35	75/0.08 45/0.10 19/0.16	60	0.07	1.95
	2× 0.35				3.40
	3× 0.35				3.70
	1× 0.40	85/0.08 54/0.10 24/0.15	55	0.07	2.00
	2× 0.40				3.50
	3× 0.40				3.90
	1× 0.50	105/0.08 66/0.10 29/0.15 19/0.18	42	0.07	2.20
	2× 0.50				3.90
	3× 0.50				4.30

注：AFP-1 同AFRP-250, AFP 同AFRP-200（线芯为裸铜），P1为镀锡铜线编织.
常用规格结构数据表（续）

型号	芯数×截面 mm2	导体结构股数/直径 mm	最大直流电阻 Ω/km 20℃	绝缘最薄厚度 mm	电线外径	试验电压 kV
AFPF	1×0.035	7/0.08	600	0.07	1.30	0.8
	2×0.035				2.20
	3×0.035				2.50
	1×0.05	10/0.08 7/0.10	370	0.07	1.50
	2×0.05				2.40
	3×0.05				2.60
	1×0.07	14/0.08 7/0.12	260	0.07	1.60
	2×0.07				2.50
	3×0.07				2.80
	1×0.10	21/0.08	180	0.07	1.65
	2×0.10				2.60
	3×0.10				3.10
	1×0.12	24/0.08 7/0.15	165	0.07	1.70
	2×0.12				2.65
	3×0.12				3.15
	1×0.15	30/0.08 19/0.10	125	0.07	1.80
	2×0.15				2.80
	3×0.15				3.20
	1×0.20	42/0.08 27/0.10 12/0.15 19/0.12	100	0.07	2.05
	2×0.20				3.40
	3×0.20				3.55
	1×0.30	62/0.08 45/0.10 18/0.15	70	0.07	2.25
	2×0.30				3.70
	3×0.30				3.90
	1× 0.35	75/0.08 45/0.10 19/0.16	60	0.07	2.35
	2× 0.35				3.85
	3× 0.35				4.10
	1× 0.40	85/0.08 54/0.10 24/0.15	55	0.07	2.40
	2× 0.40				3.95
	3× 0.40				4.30
	1× 0.50	105/0.08 66/0.10 29/0.15 19/0.18	42	0.07	2.60
	2× 0.50				4.40
	3× 0.50				4.70
