产品名称： YH焊把线 | |
| 产品型号： YH | ||
| 产品价格： |
||
| 发布时间：2016/10/28 12:54:48 | ||
| 关 注 度：7402 | ||

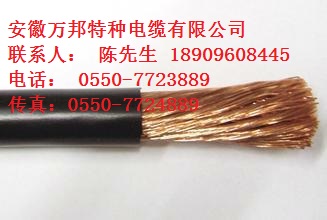

YH焊把线
产品用途：
YH焊把线电缆适用于二次侧对地电压交流200V和脉动直流峰值400V电焊机用二次侧接线及连接电焊钳用。
使用特性：
2451EC81（YH）、2451EC82（YHF）型电缆导体的长期允许工作温度应不超过
YH
YHF型具有一定的耐油及不延燃等特性。
EH电缆导体的长期允许工作温度不超过
概述：YH焊把线是适用于电焊机二次侧接线及连接电焊钳的专用电缆,额定电压交流不超过200V和脉动直流峰值400V。结构为单线芯,采用多股软导线复绞制成。导电线芯外面采用耐热聚酯 薄膜绝缘带绕包,最外层用橡皮制成的绝缘兼护套做为保护层。
使用要求：
（1）电焊机电缆是在低电压（最高电压为200V）大电流的条件下工作,要求具有一定的耐热性。
（2）电缆长期允许工作温度不应超过
（3）电缆频繁地移动，扭绕和施放,要求柔软,弯曲性能好。
（4）在施放中易受到尖锐钢铁构件的刮、擦,故要求电缆绝缘抗撕、耐磨等机械性能良好。
（5）使用环境条件复杂,如日晒、水沸、接触泥水、机油、酸碱液体等,要求有一定的耐气候性和耐油、耐溶剂性。
（6）有时会碰到热焊件,要求耐热变形性好。
（7）经常移动,要求外径小,重量轻。
由于对此种电缆电性能要求不高,且使用环境条件复杂,在结构上要求满足各种复杂的环境因素是不适宜的。使用时注意改善使用条件,防止外来破坏。
产品参数：
电焊机电缆型号：
|
型号 |
名称 |
|
245IEC81（YH） |
橡套电焊机电缆 |
|
245IEC82（YHF） |
氯丁或其它相当的合成弹性体橡套电焊机电缆 |
|
YH |
|
|
EH |
聚氯乙烯弹性体护套电焊机电缆（橘红色和蓝色） |
|
YH |
天然胶护套电焊机电缆 |
|
YHF |
氯丁或其它相当的合成胶弹性体护套电焊机电缆 |
电焊机电缆规格：
|
导体标 |
导电线芯根数单线标称直径mm |
单层或组合护套的总厚度标称值mm |
组合护套的外护套厚度标称值mm |
平均外径 |
|
||
|
限mm |
上限mm |
不镀锡 |
镀锡 |
||||
|
10 |
322/0.20 |
1.8 |
1.2 |
7.5 |
9.7 |
1.91 |
1.95 |
|
16 |
513/0.20 |
2.0 |
1.3 |
9.2 |
11.5 |
1.16 |
1.19 |
|
25 |
798/0.20 |
2.0 |
1.3 |
10.5 |
13.0 |
0.758 |
0.780 |
|
35 |
1121/0.20 |
2.0 |
1.3 |
11.5 |
14.5 |
0.536 |
0.552 |
|
50 |
1596/0.20 |
2.2 |
1.5 |
13.5 |
17.0 |
0.379 |
0.390 |
|
70 |
2214/0.20 |
2.4 |
1.6 |
15.0 |
19.5 |
0.268 |
0.276 |
|
95 |
2997/0.20 |
2.6 |
1.7 |
17.0 |
22.0 |
0.198 |
0.204 |
|
120 |
1702/0.30 |
2.8 |
1.8 |
19.0 |
24.0 |
0.161 |
0.164 |
|
150 |
2135/0.30 |
3.0 |
1.9 |
21.0 |
27.0 |
0.129 |
0.132 |
|
185 |
1443/0.40 |
3.2 |
2.0 |
22.0 |
29.0 |
0.106 |
0.108 |
电焊机电缆检验项目和方法：
|
序号 |
试验项目 |
试验方法 |
|
1 |
结构和尺寸检查 |
- |
|
1.1 |
导体结构 |
GB4909.2 |
|
1.2 |
护套厚度 |
GB2951.3 |
|
1.3 |
电缆外径 |
GB2951.4 |
|
1.4 |
f值 |
GB2951.4 |
|
2 |
导体电阻试验 |
GB3048.4 |
|
3 |
电压试验 |
- |
|
3.1 |
火花击穿试验 |
GB3048.9 |
|
3.2 |
成品电缆浸水电压试验 |
GB3048.8 |
|
4 |
护套物理机械性能试验 |
GB2951.6，7 |
