产品展示

KX-HA-FGR,KX-HA-FGRP电偶用补偿导线及补偿电缆

当前位置:首页 >> 产品中心 >> KX-HA-FGR,KX-HA-FGRP电偶用补偿导线及补偿电缆

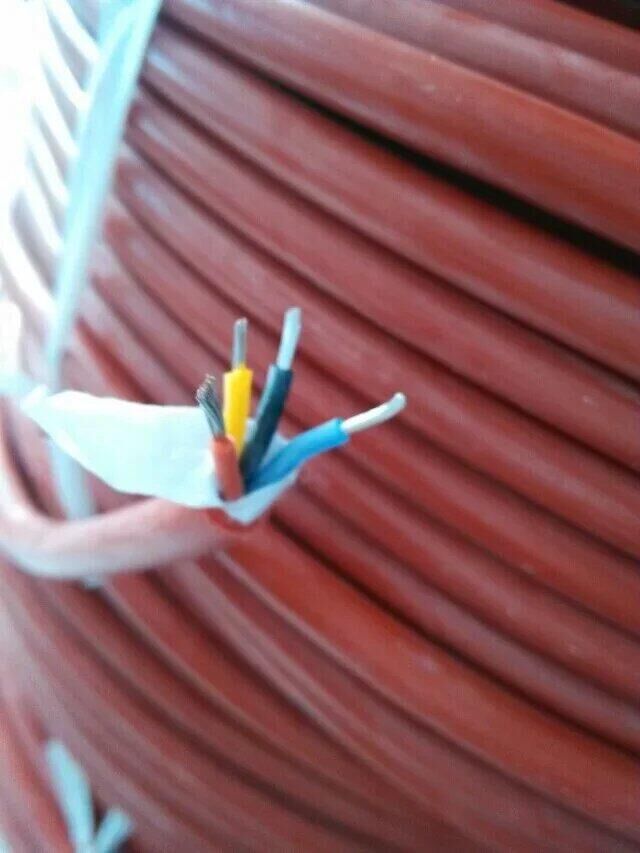

KX-HA-FGR,KX-HA-FGRP电偶用补偿导线及补偿电缆

产品名称: KX-HA-FGR,KX-HA-FGRP电偶用补偿导线及补偿电缆
产品型号: KX-HA-FGR,KX-HA-FGRP
产品价格: 电议 特价:电议
发布时间:2016/12/18 11:17:55
关 注 度:16205
KX-HA-FGR,KX-HA-FGRP电偶用补偿导线补偿电缆
产品介绍
一:产品特点及用途
一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性;耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺,更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性,产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。
本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构,具有防爆安全性能,适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接,形成本安热电偶测温系统。
二:产品执行标准
GB/T4989-94(等效采用IEC584-3标准)
三:使用特性
1. 导体最高工作温度:耐热级:聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡胶180℃
普通级:聚氯乙烯70℃和105℃,交联聚乙烯90℃
低烟无卤阻燃聚烯烃70℃,交联型90℃和125℃
2.   低环境温度:  聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃
氟塑料绝缘和护套:固定敷设-60℃,非固定敷设-20℃
3.   电缆允许弯曲半径: 非铠装电缆最小为外径的6倍
铜带屏蔽或钢带铠装点缆最小为电缆外径的12倍
氟塑料绝缘和护套最小为电缆外径的10倍
四:基本型号及名称
1:热电偶用补偿导线

聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线
KX-GA-VVR
聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线
KX-GA-VVP
聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-GA-VVRP
聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
氟塑料绝缘和护套精密级K分度号热电偶补偿导线
KX-HA-FFR
氟塑料绝缘和护套精密级K分度号热电偶补偿软导线
KX-HA-FFP
氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-HA-FFRP
氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-HA-FG
氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿导线
氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿软导线
KX-HA-FGP
氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-HA-FGRP
氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-HA-FV
氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线
KX-HA-FVR
氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线
KX-HA-FVP
氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-HA-FVRP
氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-GA-YJV
交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线
KX-GA-YJVR
交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线
KX-GA-YJVP
交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-GA-YJVRP
低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
低烟无卤绝缘和护套精密级K分度号热电偶补偿导线
KX-GA- YDYD R
低烟无卤绝缘和护套精密级K分度号热电偶补偿软导线
KX-GA- YDYD P
低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-GA- YDYD RP
低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
注:上述型号仅列出KX,其他如SCKC、EX、BC、TXJX只需改变型号第一项即可,
阻燃型补偿导线型号前加ZR,ZR192为进口PFA材料,
屏蔽可采用镀锡铜丝屏蔽。

2:本安型热电偶用补偿导线

IA-KX-GA-YVP
聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线
IA-KX-GA-YVRP
聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线
IA-KX-HA-FFP
氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线
IA-KX-HA-FFRP
氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线
IA-KX-HA-FGP
氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿导线
IA-KX-HA-FGRP http://www.anhdl.com
氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号本安热电偶补偿软导线
注:上述型号仅列出KX,其他如SC、KC、EX、NC、TX、JX只需改变型号第一项即可,
阻燃型在型号前加ZR,ZR192为进口PFA材料,
屏蔽可采用镀锡铜丝屏蔽。

3:补偿电缆

KX-GA-VVP
聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆
KX-GA-VVRP
聚氯乙烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆
KX-GA-VPVP
聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆
KX-GA-VPVRP
聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆
KX-GA-YJVP
交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆
KX-GA-YJVRP
交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆
KX-GA-YJPVP
交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆
KX-GAYJPVRP
交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆
KX-HA-FFP
氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆
KX-HA-FFRP
氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆
KX-HA-FPFP
氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆
KX-HA-FPFRP
氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆
KX-HA-FVP
氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆
KX-HA-FVRP
氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆
KX-HA-FPVP
氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆
KX-HA-FPVRP
氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆
KX-HA-FGP
氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆
KX-HA-FGRP
氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆
KX-HA-FPGP
氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆
KX-HA-FPGRP
氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆
注:1以上基本型号仅列出铜丝或镀锡丝屏蔽方式,其他屏蔽类型型号只需改变屏蔽代号即可,如P2、P3
2 阻燃型在型号前加ZR,铠装电缆型号后加22,ZR192为进口PFA材料,耐温260℃

4:本安型补偿电缆

IA-KX-GA-FPVP
氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆
IA-KX-GA-FPVRP
氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆
IA-KX-HA-FPFP
氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆
IA-KX-HA-FPFRP
氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆
IA-KX-HA-FPGP
氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿电缆
IA-KX-HA-FPGRP
氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号本安型热电偶用补偿软电缆
注:1以上基本型号仅列出铜丝或镀锡丝屏蔽方式,其他屏蔽类型型号只需改变屏蔽代号即可,如P2、P3
2 阻燃型在型号前加ZR,铠装电缆型号后加22,ZR192为进口PFA材料,耐温260℃

五:代号名称和含义
表2

项目
代号
说明
阻燃特性
ZR
分A、B、C级阻燃
系列代号
/IA
无(本安型)
绝缘材料
Y
聚乙烯
YJ
交联聚乙烯
YD
低烟无卤阻燃聚烯烃
F
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)
护套材料
低烟无卤阻燃聚烯烃
V
聚氯乙烯
F
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)
G
硅橡胶
屏蔽材料
P
铜丝编织屏蔽
P2
铜带绕包屏蔽
P3
铝塑复合带绕包屏蔽
导体结构
A
单股导体
B
7股绞合导体
R
多股绞合导体
