产品名称： YFFB行车扁电缆 YFFB行车电缆 YFFB扁电缆 YFFB扁平电缆 YFFBP屏蔽扁电缆 YFFB行车专用扁电缆 YFFB带钢丝扁电缆 YFFBG钢丝加强扁电缆 | |
| 产品型号： YFFB YFFBP YFFBG | ||
| 产品价格： |
||
| 发布时间：2017/3/4 10:54:31 | ||
| 关 注 度：8597 | ||
YFFB行车扁电缆 YFFB行车电缆 YFFB扁电缆 YFFB扁平电缆 YFFBP屏蔽扁电缆 YFFB行车专用扁电缆 YFFB带钢丝扁电缆 YFFBG钢丝加强扁电缆
电缆名称：
YFFB行车扁电缆 YFFB行车电缆 YFFB扁电缆 YFFB扁平电缆 YFFB电缆 YFFB行车专用扁电缆 YFFB带钢丝扁电缆 YFFB钢丝加强扁电缆 行车移动扁电缆 行车用扁平电缆 丁腈护套行车扁电缆 行车专用扁电缆 丁腈复合物行车扁电缆 耐低温行车扁电缆 天车扁电缆 升降机扁电缆 行车专用扁平电缆 扁电缆 扁平电缆
电缆应用：
起重机、桥架式行车、梁式行车、单梁桥式行车、双梁桥式行车、桥式行车、梁桥式行车、冶金专用桥式行车、全门式行车、半门式行车、臂架型行车、悬臂行车、立柱式行车、壁挂式行车、平衡行车、塔式行车、门座行车、流动式起重机龙门行车、缆索行车、运载桥、有轨式行车、龙门吊机、港口重型吊机
行车、天车、台车、传输机械、电镀天车和各种探伤设备等频繁移动式电气设备
自承式井道、倾斜式货架、现代化仓储设备及自动生产流水线
电缆结构：
导体：多股束绞细丝导体，符合VDE 0295及IEC 60288第5类导体
绝缘：特殊PVC混合料
芯线：彩色或编码芯线，3芯及以上带黄绿双色线（可选）
芯线排列：一字或梅花
护套：特殊PVC混合料
护套颜色：黑色，可根据客户需要定选用各种颜色
YFFB (普通型)
YFFB-G (加强型)
YFFBP (屏蔽型)
YFFB-TH (三防型)
电缆特性：
电缆的长期工作温度应不超过70℃
耐油、耐磨、耐寒、抗紫外线性能极佳
一字排列：自由使用长度不大于35米，移动速度不大于1.6米/秒
梅花排列：自由使用长度不大于80米，移动速度不大于4米/秒
（超过上述使用长度和移动速度时，建议增加加强件）
阻燃性：阻燃自熄符合IEC 60332-1
不同环境不同温度载流量校正系数（Ki）
|
℃ |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
|
Ki |
1.41 |
1.35 |
1.29 |
1.22 |
1.15 |
1.08 |
1.00 |
|
℃ |
45 |
50 |
55 |
60 |
65 |
70 |
|
|
Ki |
0.91 |
0.82 |
0.71 |
0.58 |
0.41 |
0.18 |
|

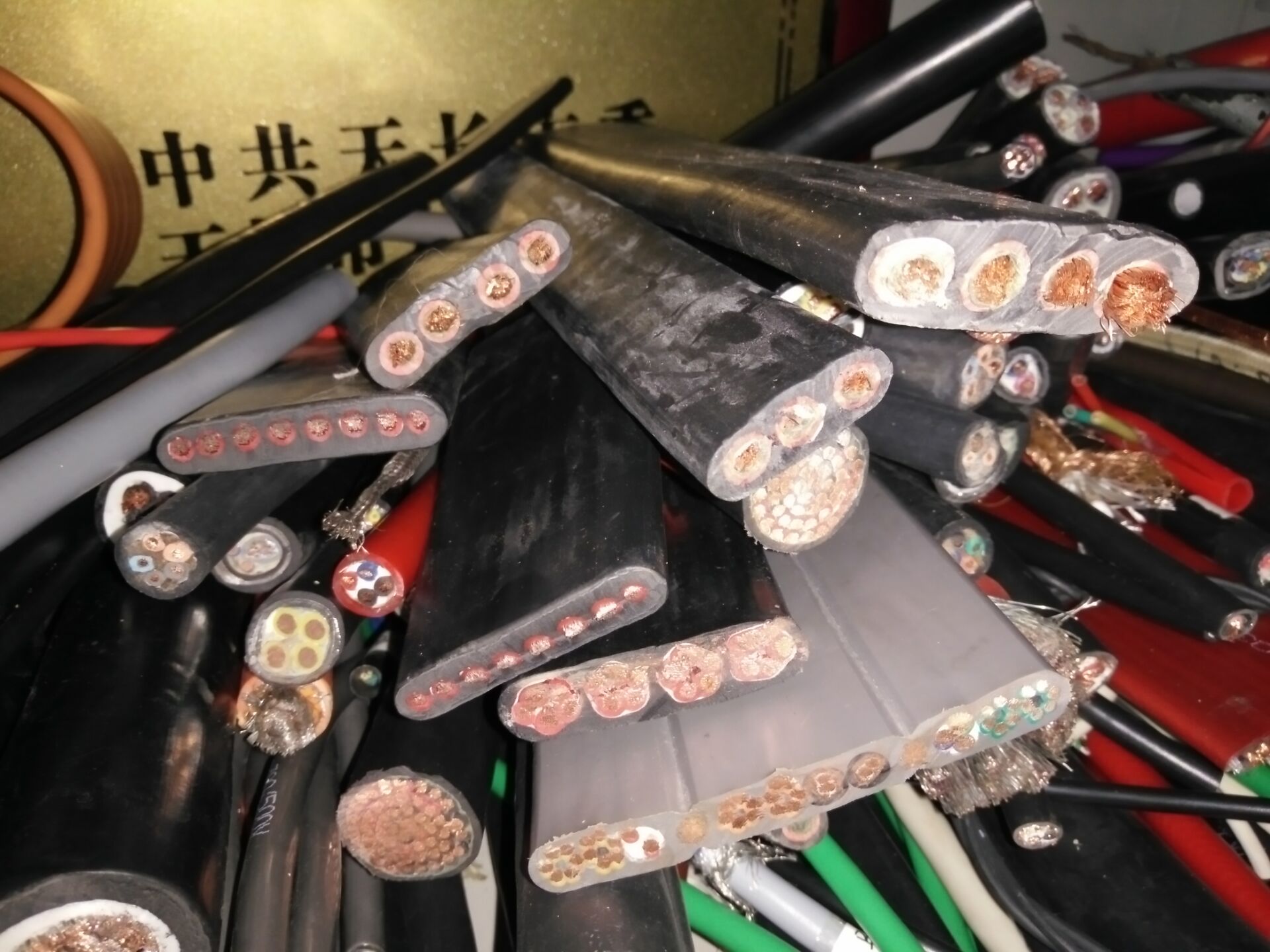

五、产品结构图：
电缆技术参数：
工作电压：450/750V 0.6/1KV
测试电缆：2500V 3500V
导体电阻20℃ ：根据VDE 0295及IEC 60228第5类，多股细绞铜丝
绝缘电阻：≥ 20 MΩ/km （20℃）
最小弯曲半径： 固定安装 8 X D（电缆外径）
移动安装 10 X D（电缆外径）
工作温度：固定安装 - 40 ~ +70℃
移动安装 - 30 ~ +70℃
截面mm2
0.75
1
1.5
2.5
4
6
10
16
25
35
50
70
95
120
150
185
240
Romax
26.0
19.5
13.3
7.98
4.95
3.30
1.91
1.21
0.780
0.551
0.386
0.272
0.206
0.161
0.129
0.106
0.0801
各截面绝缘线芯70℃绝缘电阻最小值（Rimin）如下：（符合GB5023-1997）
截面mm2
0.75
1
1.5
2.5
4
6
10
16
25
35
50
70～95
120～185
240
Romax(MΩ.m)
11
10
10
9
7
6
5.6
4.6
4.4
3.8
3.7
3.2
2.9
2.8
(Ω/km)
