直流电缆UL1911 WDZ-DCEF WD-DCYJY GYVZ GZYV AGG

	产品名称：直流电缆UL1911 WDZ-DCEF WD-DCYJY GYVZ GZYV AGG
	产品型号： UL1911 WDZ-DCEF WD-DCYJY GYVZ GZYV AGG
	产品价格：电议特价：电议
	发布时间：2021/9/27 11:46:31
	关注度：5366

直流电缆UL1911 WDZ-DCEF WD-DCYJY GYVZ GZYV AGG

型号：AWM1911
执行标准：UL758-2000
产品特性：
1、额定电压：5KV、10KV、15KV、20KV、25KV、30KV、35KV、40KV、50KV
2、工作温度：-60～+250℃
3、导体：绞合镀银或镀镍铜线
4、绝缘：PFA铁氟龙
5、颜色：红/黄/兰/白/黑/黄绿/棕等http://www.anhdl.com
用途：
本产品适用于煤气点火、汽车点火、电视机、微波炉、仪器仪表内部高压、电子电器及其它器械的高电压场合。
交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
规格结构及技术参数：http://www.anhdl.com
UL1911耐高温高压电线技术参数（1）

导体

绝缘

20 ℃时导体
直流电阻
（Ω/km）

包装
长度
（m）

线号

导体结构

截面积

5KV

10kv

15KV

20KV

25KV

厚度

外径

厚度

外径

厚度

外径

厚度

外径

厚度

外径

镀镍

镀银

7/0.20

0.22

0.50

1.60

0.60

1.80

0.65

1.90

0.70

2.00

0.75

2.10

97.8

89.2

305

19/0.15

0.33

0.50

1.75

0.60

1.95

0.65

2.05

0.70

2.15

0.75

2.25

67.2

56.4

305

19/0.18

0.50

1.90

0.60

2.10

0.65

2.20

0.70

2.30

0.75

2.40

40.1

35.3

305

19/0.23

0.80

0.50

2.15

0.60

2.35

0.65

2.45

0.70

2.55

0.75

2.65

24.7

22.2

305

19/0.26

1.0

0.50

2.30

0.60

2.50

0.65

2.60

0.70

2.70

0.75

2.80

20.0

17.6

305

19/0.30

1.31

0.50

2.50

0.60

2.60

0.65

2.80

0.70

2.90

0.75

3.00

16.2

14.0

305

19/0.37

2.08

0.50

2.85

0.60

3.05

0.65

3.15

0.70

3.25

0.75

3.35

9.50

8.78

305

19/0.48

3.31

0.50

3.40

0.60

3.60

0.65

3.70

0.70

3.80

0.75

3.90

6.08

5.53

305

37/0.43

5.30

0.50

4.05

0.60

4.25

0.65

4.30

0.70

4.40

0.75

4.50

3.73

3.47

305

UL1911耐高温高压电线技术参数（2）

导体

绝缘

20 ℃时导体
直流电阻
（Ω/km）

包装
长度
（m）

线号

根数/线径
（mm）

标称
截面
（mm2）

30kv

35kv

40KV

50KV

厚度

外径

厚度

外径

厚度

外径

厚度

外径

镀镍

镀银

7/0.20

0.22

0.85

2.30

0.90

2.40

1.0

2.60

1.15

2.90

97.8

89.2

305

19/0.15

0.33

0.85

2.45

0.90

2.55

1.0

2.75

1.15

3.05

67.2

56.4

305

19/0.18

0.50

0.85

2.60

0.90

2.70

1.0

2.90

1.15

3.20

40.1

35.3

305

19/0.23

0.80

0.85

2.85

0.90

2.95

1.0

3.15

1.15

3.45

24.7

22.2

305

19/0.26

1.0

0.85

3.00

0.90

3.10

1.0

3.30

1.15

3.60

20.0

17.6

305

19/0.30

1.31

0.85

3.20

0.90

3.30

1.0

3.50

1.15

3.80

16.2

14.0

305

19/0.37

2.08

0.85

3.55

0.90

3.65

1.0

3.85

1.15

4.15

9.50

8.78

305

19/0.48

3.31

0.85

4.10

0.90

4.20

1.0

4.40

1.15

4.70

6.08

5.53

305

37/0.43

5.30

0.85

4.75

0.90

4.85

1.0

5.05

1.15

5.35

3.73

3.47

305

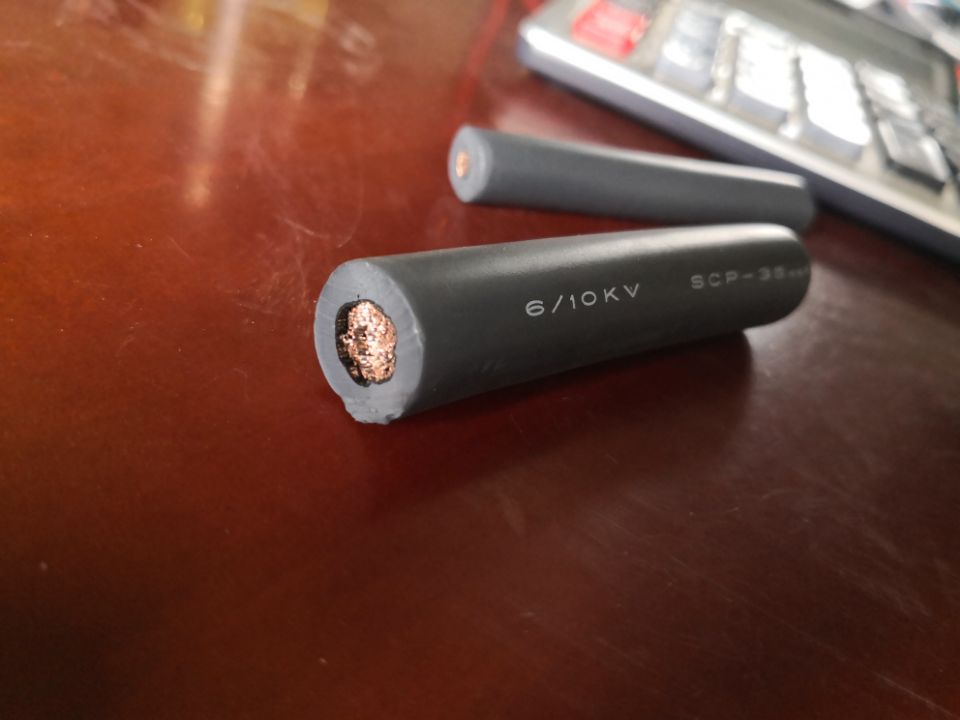

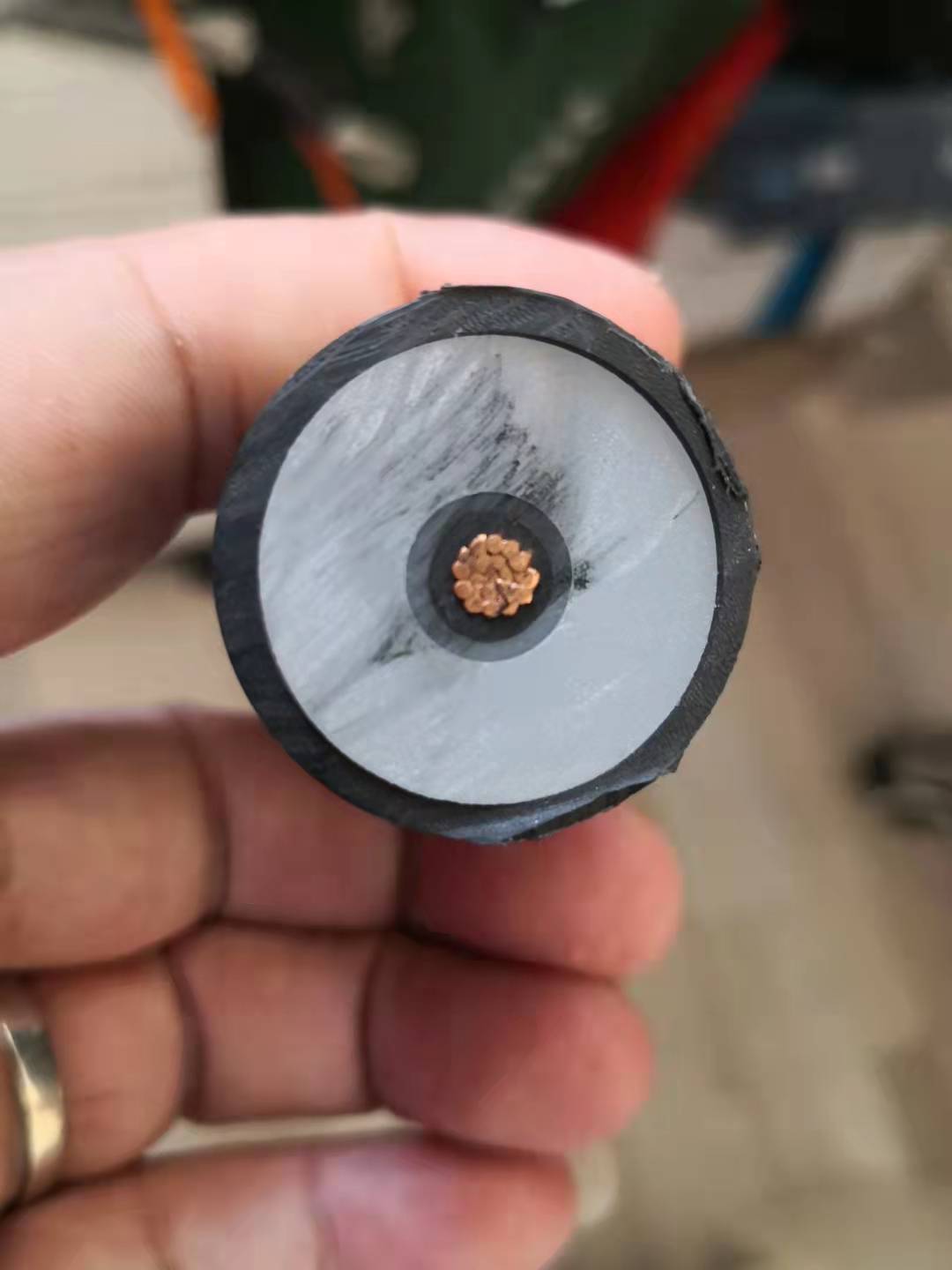

GYVZ GZYV直流高压电缆主要于静电喷涂、选矿、植绒及其它弱电流高电压的直流装置中作连接线。直流高压10电缆允许弯曲半径应不小于电缆外径的25倍。电缆不允许频繁移动。一般常用的电压等级为150KV，产品用于静电喷漆，静电选矿，静植绒及其它弱电流高压的直流装置中，做电源引接线　。http://www.anhdl.com

常用的规格有：GYVZ-150 2.5-95mm2 最低订货量为100M。

GYVZ GZYV

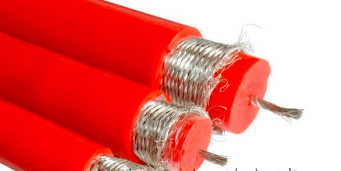

型号：AGG-直流硅橡胶高压线-过电压保护器专用线

AGG

执行标准：Q/IRMV2-2008
产品特性：
1、额定电压： 5KV、10KV、15KV、20KV、25KV、30KV、50KV、100KV
2、工作温度：-60～+200℃
3、导体：绞合镀锡铜线
4、绝缘：硅橡胶
5、颜色：红/黄/兰/白/黑/黄绿/棕等
特点/用途：
AGG电缆具有优良的高温耐低温性能，具有优良的电绝缘性能，优良的化学稳定性能，耐高电压，耐老化，使用寿命长。且柔软便于安装。
广泛应用于煤气点火、汽车点火、高压测试台、电视机、微波炉、霓红灯、仪器仪表内部高压、安装连接用电子电器及其他器械的高电压场合。
交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。

规格结构及技术参数：

电压等级 KV	导体标称截面 mm2	导体结构	绝缘厚度 mm	平均外径 mm	20 ℃ 时导体电阻最大值 Ω/km
根数/单线直径
5	0.20	7/0.20	1.00	2.60	95.0
0.35	19/0.16	1.00	2.80	53.1
0.50	16/0.20	1.00	3.00	10.1
0.75	24/0.20	1.20	3.60	26.7
1.00	32/0.20	1.30	4.00	20.0
1.50	30/0.25	1.50	4.60	13.7
2.50	49/0.25	1.60	5.40	8.21
10	0.20	7/0.20	1.30	3.20	95.0
0.35	19/0.16	1.30	3.40	53.1
0.50	16/0.20	1.30	3.60	10.1
0.75	24/0.20	1.50	4.20	26.7
1.00	32/0.20	1.50	4.40	20.0
1.50	30/0.25	1.80	5.20	13.7
2.50	49/0.25	1.80	5.80	8.21
4.00	56/0.30	2.00	6.80	5.09
6.00	84/0.30	2.00	7.60	3.39

电压等级 KV	导体标称截面 mm2	导体结构	绝缘厚度 mm	平均外径 mm	20 ℃ 时导体电阻最大值 Ω/km
根数/单线直径
15	0.20	7/0.20	1.70	4.00	95.0
0.35	19/0.16	1.70	4.20	53.1
0.50	16/0.20	1.70	4.40	40.1
0.75	24/0.20	2.00	5.20	26.7
1.00	32/0.20	2.00	5.30	20.0
1.50	30/0.25	2.20	6.00	13.7
2.50	49/0.25	2.20	6.60	8.21
4.00	56/0.30	2.40	7.60	5.09
6.00	84/0.30	2.40	8.40	3.39
20	0.20	7/0.20	1.80	4.20	95.0
0.35	19/0.16	1.80	4.40	53.1
0.50	16/0.20	1.80	4.60	40.1
0.75	24/0.20	2.20	5.60	26.7
1.00	32/0.20	2.20	5.80	20.0
1.50	30/0.25	2.40	6.40	13.7
2.50	49/0.25	2.40	7.00	8.21
4.00	56/0.30	2.60	8.00	5.09
6.00	84/0.30	2.60	8.80	3.39
25	0.20	7/0.20	2.50	5.60	95.0
0.35	19/0.16	2.50	5.80	53.1
0.50	16/0.20	2.50	6.00	40.1
0.75	24/0.20	2.70	6.60	26.7
1.00	32/0.20	2.70	6.80	20.0
1.50	30/0.25	2.90	7.50	13.7
2.50	49/0.25	2.90	8.00	8.21
4.00	56/0.30	3.10	9.00	5.09
6.00	84/0.30	3.10	9.80	3.39
30	0.20	7/0.20	3.00	6.60	95.0
0.35	19/0.16	3.00	6.80	53.1
0.50	16/0.20	3.00	7.00	40.1
0.75	24/0.20	3.40	8.00	26.7
1.00	32/0.20	3.40	8.20	20.0
1.50	30/0.25	3.60	9.00	13.7
2.50	49/0.25	3.60	9.40	8.21
4.00	56/0.30	3.80	10.5	5.09
6.00	84/0.30	3.80	11.2	3.39
50	0.20	7/0.20	7.00	14.6	95.0
0.35	19/0.16	7.00	14.8	53.1
0.50	16/0.20	7.00	15.0	40.1
0.75	24/0.20	7.20	15.6	26.7
1.00	32/0.20	7.20	15.8	20.0
1.50	30/0.25	7.50	16.6	13.7
2.50	49/0.25	7.50	17.2	8.21
4.00	56/0.30	8.00	19.0	5.09
6.00	84/0.30	8.00	20.0	3.39
100	1.00	32/0.30	12.0	25.0	20.0
1.50	30/0.25	13.0	27.8	13.7
2.50	49/0.25	13.0	28.5	8.21
注：根据双方技术协议，可生产其他规格的产品。

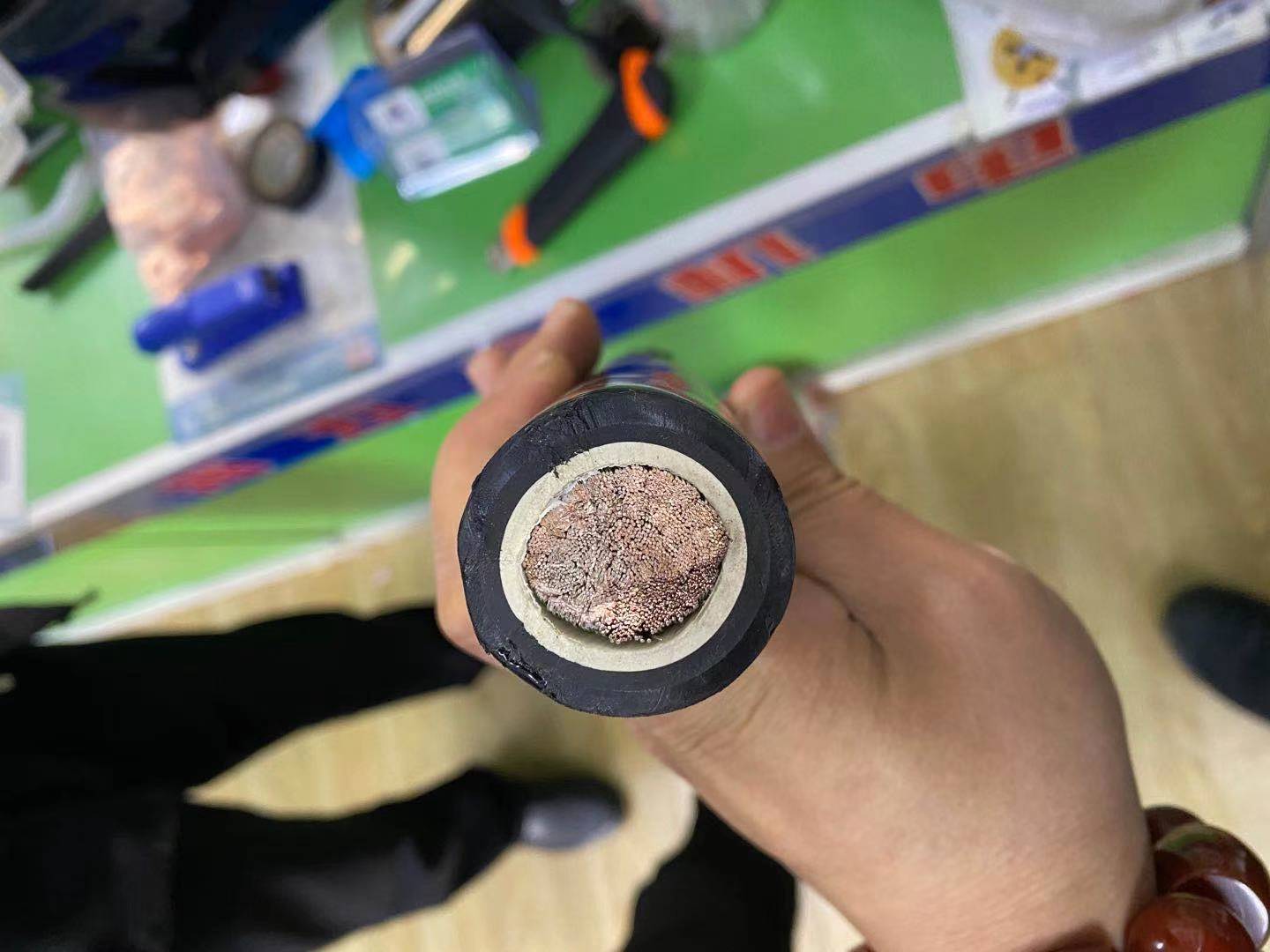

直流牵引电缆(含交联以及低烟无卤电缆)
一、产品名称

直流牵引电缆

二、直流牵引电缆的产品用途

主要适用于城市轨道地铁交通线路传输动力电源及直流供电系统的电力传输

三、产品型号名称

型号	名称	芯数	标称截面（mm2）
D.CYJV WDZ—D.CYJY D.CEF WDZ—D.CEF	交联聚乙烯绝缘直流牵引电缆交联聚乙烯绝缘无卤低烟阻燃直流牵引电缆乙丙橡胶绝缘弹性体护套直流牵引电缆乙丙橡胶绝缘无卤低烟阻燃直流牵引电缆	单芯	10~1000

四、主要电气性能

1、交联聚乙烯电缆导体长期允许最高工作温度为90℃。
2、乙丙橡胶电缆导体长期允许最高工作温度为85℃。
3、短路时（最长持续时间不超过5S），电缆导体最高工作温度不超过250℃。
4、交联聚乙烯电缆敷设的弯曲半径不小于电缆外径的12倍，乙丙橡胶电缆敷设的弯曲半径不小于电缆外径的7倍。

六、产品特性

1、重量轻、柔软性好，适用于空间狭窄、弯道多的应用场合
2、无卤、低烟、阻燃，在火灾环境中不但自已不会燃烧，而且不会释放出浓烟及有毒气体，消灭"二次灾害"。
3、防水、防油浸，适于环境恶劣场所
4、电能输送效率高，线路损耗小
5、可作不同频率电网的联接线。
