KX-HS-FFPA高温补偿电缆（执行标准GB/T 4989-2013）

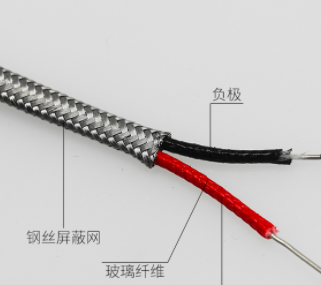

一、补偿电缆示意图
二、补偿电缆用途
用于将热电偶冷端延长至远离高温且温度比较稳定的地方的一种专用导线。实质上是由两种不同的金属组成的热电偶。在一定温度范围内 ，它的热电特性与主热电偶的热电性质基本相同。用补偿导线与热电偶的冷端连结，就可以将热电偶输出的温度信号传输到远离数十米的控制室里，送给显示仪表或控制仪表。这就相当于把热电偶延长到温度恒定的地方，解决了热电偶冷端在热设备附近造成的高温和温度不稳定问题。使用方便，是热电偶安装中经常采用的。它们是专用导线，一种类型的补偿导线只能同相应的一类热电偶配套使用，而且正、负极性不可接反。
三、补偿电缆型号和组成
举例：
K分度、耐热用、精密级、氟塑料绝缘、氟塑料护套、内屏蔽、软芯补偿导线，2芯，线芯单芯截面积1.5mm2表示为：
KX-HS-FFPA 1x2x1.5mm2
E分度、耐热用、普通级、氟塑料绝缘、氟塑料护套、硬芯补偿导线，2芯，线芯单芯截面积1.0mm2表示为：
EX-H-FF 2x1.0mm2
四、规格
|
截面mm2 结构 |
0.2 |
0.5 |
1.0 |
1.5 |
2.5 |
芯线对数 |
|
单股线芯mm |
1/0.52 |
1/0.80 |
1/1.13 |
1/1.37 |
1/1.76 |
导线1对 电缆2~37对 |
|
多股线芯mm |
7/0.20 |
7/0.30 |
7/0.43 |
7/0.52 |
19/0.41 |
五、补偿电缆合金丝材料与绝缘着色
|
型号 |
导体材料 |
绝缘着色 |
绝缘着色 IEC 60584-3:2007 |
|||
|
正极 |
负极 |
正极 |
负极 |
正极 |
负极 |
|
|
BC |
铜 |
铜 |
红 |
灰 |
-- |
-- |
|
SC/RC |
铜 |
铜镍0.6 |
红 |
绿 |
橙 |
白 |
|
KCA |
铁 |
铜镍22 |
红 |
兰 |
绿 |
白 |
|
KCB |
铜 |
铜镍40 |
红 |
兰 |
绿 |
白 |
|
KX |
镍铬10 |
镍硅3 |
红 |
黑 |
绿 |
白 |
|
NC |
铁 |
铜镍18 |
红 |
灰 |
粉红 |
白 |
|
NX |
镍铬14硅 |
铜硅4 |
红 |
灰 |
粉红 |
白 |
|
EX |
镍铬10 |
铜镍45 |
红 |
棕 |
紫 |
白 |
|
铁 |
铜镍45 |
红 |
紫 |
黑 |
白 |
|
|
铜 |
铜镍45 |
红 |
白 |
棕 |
白 |
注: 高温补偿电缆KX-FFRP1 2x1.0mm2绝缘护套材料均为一次料：聚全氟乙丙烯、聚四氟乙烯（PFA、FEP、F46、teflon、氟塑料、铁氟龙）。产品具有耐高低温-65~200℃，-65~260℃、耐油、耐腐蚀、耐酸碱、耐老化性能。
六、补偿电缆20℃时往复电阻
|
补偿导线型号 |
20℃时往复电阻 Ω/Km 不大于 |
||||
|
0.2mm2 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
|
|
SC/RC |
0.25 |
0.10 |
0.05 |
0.03 |
0.02 |
|
KCA |
3.50 |
1.40 |
0.70 |
0.47 |
0.28 |
|
KCB |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
|
KX |
5.50 |
2.20 |
1.10 |
0.73 |
0.44 |
|
EX |
6.25 |
2.50 |
1.25 |
0.83 |
0.50 |
|
JX |
3.25 |
1.30 |
0.65 |
0.43 |
0.26 |
|
TX |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
|
NC |
3.75 |
1.50 |
0.75 |
0.50 |
0.30 |
|
NX |
7.15 |
2.86 |
1.43 |
0.95 |
0.57 |
