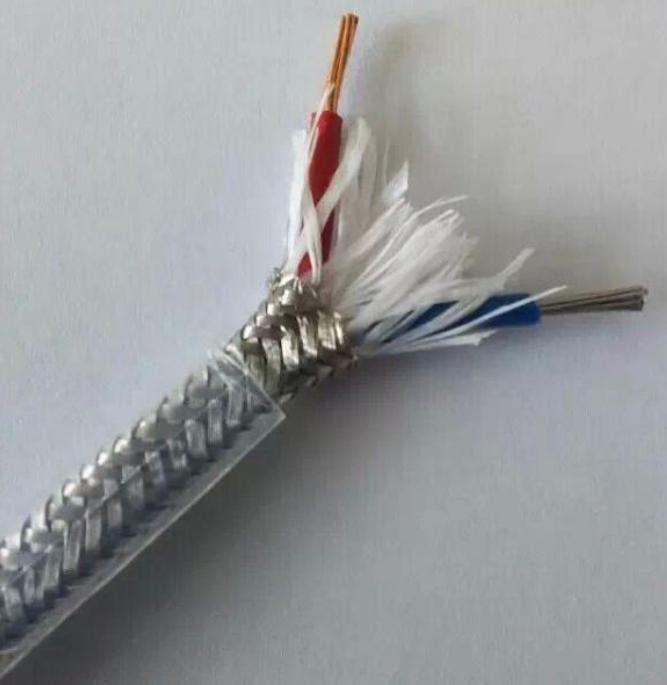

高温补偿导线
适用于分度号为S、E、K、N、E、J和T型热电偶配用的补偿导线。
一、高温补偿导线执行标准 采用企业标准
二、高温补偿导线产品M称、型号如表1所示
表1
| 产品M称 | 补偿导线型号 | 所配用热电偶M称 | 所配用热电偶分度号 |
| 铜-铜镍0.6补偿导线 |
SC RC |
铂铑10-铂热电偶 铂铑13-铂热电偶 |
S R |
| 铁-铜镍22补偿导线 | KCA | 镍铬-镍硅热电偶 | K |
| 铜-康铜补偿导线 | KCB | ||
| 镍铬10-镍硅3延长型导线 | KX | ||
| 铁-铜镍22补偿导线 | NC | 镍铬-镍硅热电偶 | N |
| 镍铬14硅-镍硅延长型导线 | NX | ||
| 镍铬10-铜硅45延长型导线 | EX | 镍铬-铜镍热电偶 | E |
| 铁-铜镍45延长型导线 | JX | 铁-铜镍热电偶 | J |
| 铜-铜镍45延长型导线 | TX | 铜-康铜热电偶 | T |
三、高温补偿导线使用条件 环境温度：-60～275℃。
四、技术条件
1、当周围空气温度为15～35℃，相对温度不超过80%时，补偿导线成品的线芯间和线芯与屏蔽层间的J缘电阻每10米不小于5MΩ；
2、成品补偿导线经受交流50Hz、500V电压试验1分钟不击穿；
3、热电势允差如表2
表2
| 型号 | 热电动势μV | 200℃时 |
| 热电动势 | 允差 | |
|
SC或RC KCA或KCB KX NC NX EX JX TX |
1440 8137 8137 5912 5912 13419 10777 9285 |
±60 |
表3
| 型号 | 线芯材料 | 线芯型式 | 标称截面mm2 | 导体结构根/直径mm | 成品电缆外径参考 |
|
KCHFF KCAHFF KXHFF NCHFF NXHFF EXHFF JXHFF TXHFF |
补偿导线合金丝 | 单股线芯 |
0.2 0.5 1.0 1.5 2.5 |
1/0.52 1/0.8 1/1.13 1/1.37 1/1.76 |
1.6×2.4 2.1×3.2 2.1×3.2 2.7×4.7 3.5×5.9 |
| 多股线芯 |
0.2 0.5 1.0 1.5 |
7/0.2 7/0.3 7/0.43 7/0.52 |
1.7×2.6 2.2×3.4 2.9×4.6 3.1×5.2 |
注：1、屏蔽型补偿导线的外径应加屏蔽层厚度，即再加0.8mm；
2、线芯为多股线芯（R）或带屏蔽（P），其型号应加“R”或“P”或“RP”。
六、交货要求
1、交货长度为100m或其整数倍，成盘长度应不小于100m,长度计量误差应不超过±0.5%；
2、根据双方协议允许任何长度交货。
|
型号 |
产品M称 |
| ZR-KX-GsFV | 氟塑料绝缘阻燃PVC护套准确单股导体，K分度号热电偶用补偿导线 |
| ZR-KX-GsFVR | 氟塑料绝缘阻燃PVC护套准确多股导体，K分度号热电偶用补偿软导线 |
| ZR-KX-GsFVP | 氟塑料绝缘阻燃PVC护套准确单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆 |
| ZR-KX-GsFVRP | 氟塑料绝缘阻燃PVC护套准确单多导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆 |
| ZR-KX-GsFPVP | 氟塑料绝缘阻燃PVC护套准确单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿电缆 |
| ZR-KX-GsFPVRP | 氟塑料绝缘阻燃PVC护套准确多股导体铜丝编织分屏、总屏，K分度号热电偶用补偿软电缆 |
| ZR-KX-GsFVPl | 氟塑料绝缘阻燃PVC护套准确单股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿电缆 |
| ZR-KX-GsFVRPl | 氟塑料绝缘阻燃PVC护套准确多股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆 |
| ZR-KX-GsFPlVPl | 氟塑料绝缘阻燃PVC护套准确单股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿电缆 |
| ZR-KX-GsFPlVRPl | 氟塑料绝缘阻燃PVC护套准确多股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿软电缆 |
| ZR-KX-GsFVP2 | 氟塑料绝缘阻燃PVC护套准确单股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿电缆 |
| ZR-KX-GsFVRP2 | 氟塑料绝缘阻燃PVC护套准确多股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆 |
| ZR-KX-GsFP2VP2 | 氟塑料绝缘阻燃PVC护套准确单股导体铜塑复合带绕包分屏、总屏，K分度号热电偶用补偿电缆 |
| ZR-KX-GsFP2VRP2 | 氟塑料绝缘阻燃PVC护套准确多导体铜塑复合带绕包分屏、总屏，K分度号热电偶用补偿软电缆 |
| KX-HsFGP | 氟塑料绝缘硅橡胶护套准确单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆 |
| KX-HsFGRP | 氟塑料绝缘硅橡胶护套准确多股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆 |
| KX-HsFPGP | 氟塑料绝缘硅橡胶护套准确单股导体铜丝编织分屏总屏，K分度号热电偶用补偿电缆 |
| KX-HsFPGRP | 塑料绝缘硅橡胶护套准确多股导体铜丝编织分屏总屏，K分度号热电偶用补偿软电缆 |
| KX-INHsFGP | 氟塑料绝缘硅橡胶护套准确单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆 |
| KX-INHsFGRP | 氟塑料绝缘硅橡胶护套准确多股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆 |
| KX-INHsFPGP | 氟塑料绝缘硅橡胶护套准确单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿电缆 |
| KX-INHsFPGRP | 氟塑料绝缘硅橡胶护套准确多股导体铜丝编织分屏、总屏，K分度号热电偶用补偿软电缆 |
