产品名称： NC-FF46RP1 NC-HS-FFP1补偿导线 | |
| 产品型号： NC-FF46RP1 NC-HS-FFP1 | ||
| 产品价格： |
||
| 发布时间：2023/4/26 19:14:23 | ||
| 关 注 度：2609 | ||

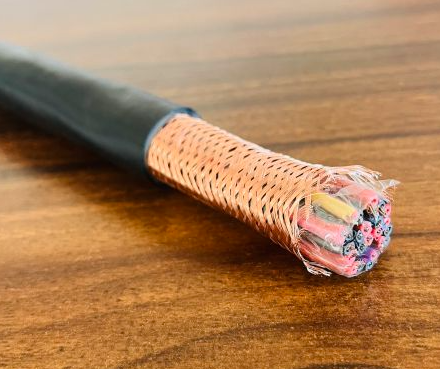

NC-FF46RP1 NC-HS-FFP1补偿导线
NC-FF46RP1 NC-HS-FFP1补偿导线特点/用途：
它是在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势的标称值相同的一对带有J缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。分为延长型和补偿型两种。执行标准：GB/T4989-2013
产品特性：1、额定电压：无要求
2、工作温度：-25～+200℃
3、导 体：实芯或绞合合金丝
4、J 缘：PVC/聚四氟乙烯
5、护 套：PVC/聚四氟乙烯/无碱玻璃丝
6、屏 蔽：镀锡铜丝或镀锌钢丝或铝塑复合带
7、颜 色：红/黄/兰/白/黑/灰/棕等
交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
NX 型号、M称及配用热电偶：
|
型号 |
M称
|
配用热电偶
|
热电偶分度号
|
产品用型号含义
|
|
SC或RC
|
铜 - 铜镍 0.6 补偿型导线
|
铂铑 10- 铂热电偶
铂铑 13- 铂热电偶 |
S或R
|
S- 表示热电特性允差为准确补偿导线； P- 表示有屏蔽层的补偿导线； G- 表示一般用补偿导线； V- PVC材料（ PVC ）； H- 表示耐热用补偿导线； F- 聚四氟乙烯材料； R- 表示多股补偿导线； B- 无碱玻璃丝材料
|
|
铁 - 铜镍 22 补偿型导线
铜 - 铜镍 40 补偿型导线 镍铬 10- 镍硅 3 延长型导线 |
镍铬 - 镍硅热电偶
|
K
|
||
|
NC
NX |
铁 - 铜镍 18 补偿型导线镍铬 14- 镍硅延长型导线
|
镍铬硅 - 镍硅热电偶
|
N
|
|
|
EX
|
镍铬 10- 铜镍 45 延长型导线
|
镍铬 - 铜镍热电偶
|
E
|
|
|
铁 - 铜镍 45 延长型导线
|
铁 - 铜镍热电偶
|
J
|
||
|
铜 - 铜镍 45 延长型导线
|
铜 - 康铜热电偶
|
T
|
产品规格：
|
线芯型式 |
线芯标称截面（mm2）
|
线芯股数
|
合金丝单线直径（ mm ）
|
|
单股线芯
|
0.2
0.5 1.0 1.5 2.5 |
1
1 1 1 1 |
0.52
0.80 1.13 1.37 1.76 |
|
多股线芯（软线）
|
0.2
0.5 1.0 1.5 2.5 |
7
7 7 7 19 |
0.20
0.30 0.43 0.52 0.41 |
产品结构尺寸：
|
使用分类 |
线芯标称截面
（mm2） |
J缘层标称厚度
（mm） |
护套标称厚度
（mm） |
补偿导线大外径（mm）
|
|
|
单股线芯
|
多股软线芯
|
||||
|
一般用
|
0.2
0.5 1.0 1.5 2.5 |
0.4
0.3 0.7 0.7 0.7 |
0.7
0.8 1.0 1.0 1.0 |
3.0 × 4.6
3.7 × 6.4 5.0 × 7.7 5.2 × 8.3 5.7 × 9.3 |
3.1 × 4.8
3.9 × 6.6 5.1 × 8.0 5.5 × 8.7 5.9 × 9.8 |
|
耐热用
|
0.2
0.5 1.0 1.5 2.5 |
0.4
0.4 0.4 0.4 0.4 |
0.3
0.3 0.3 0.3 0.3 |
2.3 × 4.0
2.6 × 4.6 3.0 × 5.3 3.2 × 5.8 3.6 × 6.7 |
2.4 × 4.2
2.8 × 4.8 3.1 × 5.6 3.4 × 6.2 4.0 × 7.3 |
20℃时往复电阻值：
|
补偿导线型号
|
线芯标称截面（mm2）
|
||||
|
0.2
|
0.5
|
1.0
|
1.5
|
2.5
|
|
|
SC 或 RC
KCA KCB KX EX JX TX NC NX |
0.25
3.50 2.60 5.50 6.25 3.25 2.60 3.75 7.15 |
0.10
1.40 1.04 2.20 2.50 1.30 1.04 1.50 2.86 |
0.05
0.70 0.52 1.10 1.25 0.65 0.52 0.75 1.43 |
0.03
0.47 0.35 0.73 0.73 0.43 0.35 0.50 0.95 |
0.02
0.28 0.21 0.44 0.50 0.26 0.21 0.30 0.57 |
