GC-JTCABLEG-PUR 3*25+1*16+(10*2.5)P卷筒抗拉耐磨组合软电缆

当前位置:首页 >> 产品中心 >> GC-JTCABLEG-PUR 3*25+1*16+(10*2.5)P卷筒抗拉耐磨组合软电缆

GC-JTCABLEG-PUR 3*25+1*16+(10*2.5)P卷筒抗拉耐磨组合软电缆

产品名称: GC-JTCABLEG-PUR 3*25+1*16+(10*2.5)P卷筒抗拉耐磨组合软电缆
产品型号: GC-JTCABLEG-PUR
产品价格: 电议 特价:电议
发布时间:2023/5/16 18:51:50
关 注 度:2596

GC-JTCABLEG-PUR 3*25+1*16+(10*2.5)P卷筒抗拉耐磨组合软电缆

GC-JTCABLEG-PUR

        适用于机械手,木工机械,玻璃机械,切割机械,陶瓷机械,喷涂机械等工业自动化设备,用于拖链的理想电缆,这种高柔性电缆用于需要频繁移动和快速弯曲的所有区域,包括数控机床、机器人技术等所有高速移动机器部件的干燥或潮湿的室内。由于具有极好的耐撕裂和性能而特别坚固,由于它特别耐油,特别是冷却剂,这种电缆非常适用于危险区域的机械、工具制造和钢铁生产。极小的弯曲半径,可以理想地用于拖链系统。适合户外敷设,耐紫外线、氧化、臭氧和水解。备注:G=带黄-绿接地线

PUR自熄灭和阻燃性,实验方法按VDE0472第804部分和IEC60332-1的规定

电缆结构:

导体:裸铜,多股细铜丝绞合导体,符合DIN VDE0295第6类和IEC60228第6类规定

绝缘:特种PVChttp://www.anhdl.com

线芯:黑色线芯,根据DIN VDE 0293规定用白色数字按顺序编号,绝缘线芯合理节距绞合成缆

外护套:特种PUR,特别坚固,耐撕裂、抗拉和耐油

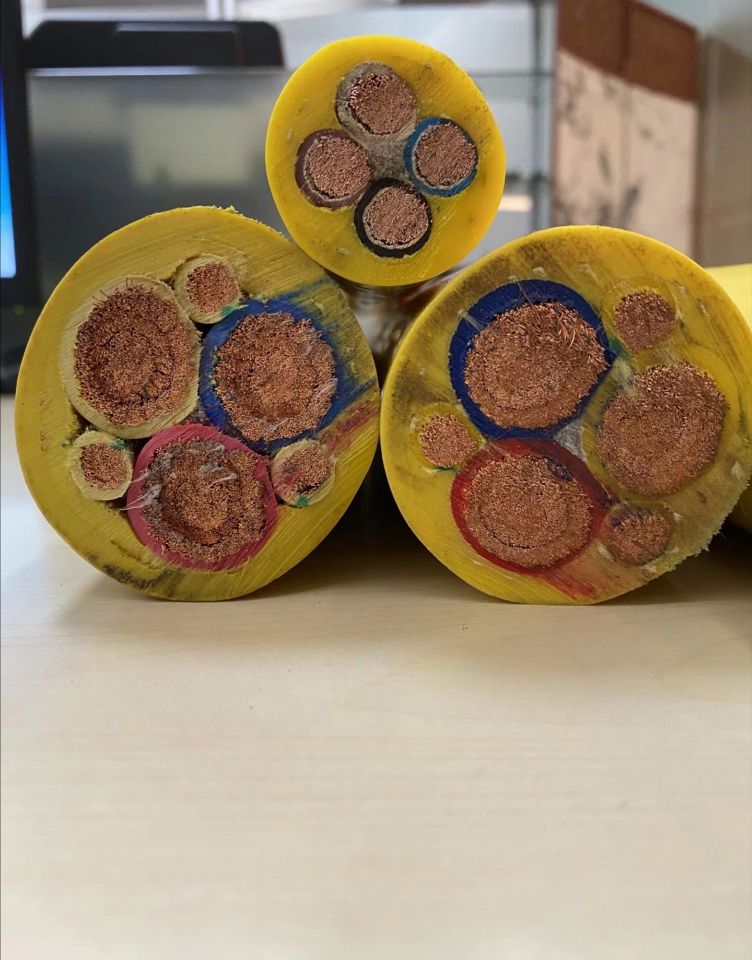

 GC-JTCABLEG-PUR 3*25+1*16+(10*1.5)P卷筒抗拉耐磨组合软电缆

技术参数:

工作电压:300/500V

测试电压:2000V

绝缘电阻:≥ 20MΩ/KM(20℃)

最小弯曲半径:移动安装:6×电缆外径

                       固定安装:  4×电缆外径

工作温度:移动安装:-30℃至70℃

                固定安装:-40℃至120℃

符合VDE0472-804部分B类测试标准,和IEC60332-1http://www.anhdl.com



 主要特性:扭转角度可达±180°,良好的耐油性,耐寒性,耐候性。应用于不同工业领域的连接电缆,如工业机器人,厂房和机器的制造。这些电缆适应于中等机械应力,特别是摩擦,高柔性抗扭应力,同时在没有拉引力的负载下,可自由的弯曲运动。这些电缆可用于因结构不同可使用拖链的场所,还可用于低温干燥和非常潮湿的房间及无防护场所。

耐扭转柔性电缆
PUR外护套抗扭曲焊接电缆作为动力控制和信号传输用,适用安装在扭力和弯曲应力同时存在的各种焊接设备,如焊接机器人及机械手、自动焊枪、汽车焊接生产线焊接机器人及机械手的连接和装配,也适用于连接回旋式或升降工作台。
耐扭转柔性电缆 产品简介
PUR外护套抗扭曲焊接电缆作为动力控制和信号传输用,适用安装在扭力和弯曲应力同时存在的各种焊接设备,如焊接机器人及机械手、自动焊枪、汽车焊接生产线焊接机器人及机械手的连接和装配,也适用于连接回旋式或升降工作台。 电缆结构:参照标准:德国VDE 0250,PART814导体材质: 裸铜紫线 (0.1mm,0.14mm,0.19mm,0.20mm可选)http://www.anhdl.com
绝缘材质:>0.3平方丁腈复合PVC,<0.3平方进口特种PE材质,可选添加非金属抗拉导体
颜色标准:>0.5平方黑色编码加黄绿地线,<0.5平方颜色区分
包扎:聚酯无纺布 或铝箔包裹
内护套:丁腈复合PVC,进口特种聚氨酯PUR复合弹性体
屏蔽:镀锡铜网,密度80%,可选90%
编织抗拉层:可选 凯夫拉纤维编织 芳纶编织
外护套:丁腈复合PVC,进口特种聚氨酯PUR复合弹性体
外皮颜色:黑 灰 黄 橙

技术要求:1、电缆柔软、抗拉耐磨 耐油 耐弯曲 耐腐蚀 耐低温等
2、电压等级:300/500V 450/750V 600/1000V
3 温度:-40°C- +80°C
4 移动使用弯曲半径:7.5D

高抗拉卷筒电缆GC-JTCABLEG-PUR
型号 电缆选型表
GC-JTCABLEG-PUR 3*4+1*2.5 3*95+2*50 2*300 3*25 4*240+1*120
GC-JTCABLEG-PUR 3*6+1*4 3*120+2*70 4*4 3*35 4*240+1*120
GC-JTCABLEG-PUR 3*10+1*6 3*150+2*70 4*6 3*50 5*4
GC-JTCABLEG-PUR 3*16+1*10 3*185+2*95 4*10 3*70 5*6
GC-JTCABLEG-PUR 3*25+1*16 3*240+2*120 4*16 3*95 5*10
GC-JTCABLEG-PUR 3*35+1*25 2*4 4*25 3*120 5*16
GC-JTCABLEG-PUR 3*50+1*25 2*6 4*35 3*150 5*25
GC-JTCABLEG-PUR 3*70+1*35 2*10 4*50 3*185 5*35
GC-JTCABLEG-PUR 3*95+1*50 2*16 4*70 3*240 5*50
GC-JTCABLEG-PUR 3*120+1*70 2*25 4*95 4*16+1*10 5*70
GC-JTCABLEG-PUR 3*150+1*70 2*35 4*120 4*25+1*16 5*95
GC-JTCABLEG-PUR 3*185+1*95 2*50 4*150 4*35+1*16 5*120
GC-JTCABLEG-PUR 3*240+1*120 2*70 4*185 4*50+1*25 5*150
GC-JTCABLEG-PUR 3*16+2*10 2*95 4*240 4*70+1*35 5*185
GC-JTCABLEG-PUR 3*25+2*16 2*120 3*4 4*95+1*50 5*240
GC-JTCABLEG-PUR 3*35+2*16 2*150 3*6 4*120+1*70 5*300
GC-JTCABLEG-PUR 3*50+2*25 2*185 3*10 4*150+1*70 5*400
GC-JTCABLEG-PUR 3*70+2*35 2*240 3*16 4*185+1*95 5*600
