YVFBG卷筒用通讯扁平电缆

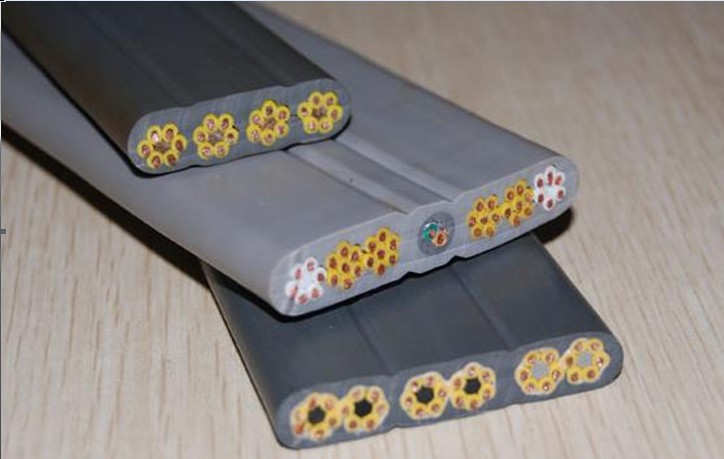

YVFBG卷筒用通讯扁平电缆

移动设备（堆取料机、港机）
卷筒用0.45/0.75KV通讯扁平电缆
一、产品特点及用途
YVFBG通讯扁平卷筒电缆适用于交流额定电压450/750V及以下移动设备机上电器仪表连接线或信号传输，扁电缆两边加钢丝承拉，可根据用户需要在电缆设计中加入光纤作为通信之用，电缆具有阻燃耐热、耐寒、防油、耐腐蚀、柔软、耐磨、抗拉等特性，电缆广泛用于冶金、电力、石油化工、矿山、船舶工业、港口及移动设备制造等行业。
注：机上固定敷设软电缆参照第1页第一章第一节阻燃耐热丁腈电力软电缆及第 页第三章第一节阻燃耐热丁腈控制软电缆。
二、产品执行标准
Q/AT2005-6标准
阻燃性能试验执行GB12666.5-90规定
三、基本电缆规格及结构参数
移动设备卷筒用控制扁电缆

电缆型号	电压KV	电缆规格mm2	电缆外型尺寸㎜	电缆弯曲半径㎜	电缆参考重量kg/m	抗拉强度N/M
YVFBG	0.45/0.75	14×1.0+2×1.0P+2×4	46×15	300	0.983	17732
YVFBG	0.45/0.75	16×1.0+2×1.0P+2×4	47×15	300	1.0895	18575
YVFBG	0.45/0.75	19×1.0+2×1.0P+2×4	49×15	300	1.285	19837
YVFBG	0.45/0.75	20×1.0+2×1.0P+2×4	50×16	320	1.324	20258
YVFBG	0.45/0.75	21×1.0+2×1.0P+2×4	51×16	320	1.408	20679
YVFBG	0.45/0.75	22×1.0+2×1.0P+2×4	52×16	320	1.479	21100
YVFBG	0.45/0.75	23×1.0+2×1.0P+2×4	53×17	340	1.524	21521
YVFBG	0.45/0.75	24×1.0+2×1.0P+2×4	54×17	340	1.619	21942
YVFBG	0.45/0.75	28×1.0+2×1.0P+2×4	62×17	340	2.128	23626
YVFBG	0.45/0.75	37×1.0+2×1.0P+2×4	75×17	340	2.604	27415
YVFBG	0.45/0.75	14×1.5+2×1.5P+2×4	51×16	320	1.469	20680
YVFBG	0.45/0.75	16×1.5+2×1.5P+2×4	55×17	340	1.578	21942
YVFBG	0.45/0.75	19×1.5+2×1.5P+2×4	58×18	360	1.699	23837
YVFBG	0.45/0.75	20×1.5+2×1.5P+2×4	59×18	360	1.786	24469
YVFBG	0.45/0.75	21×1.5+2×1.5P+2×4	60×19	380	1.834	25100
YVFBG	0.45/0.75	22×1.5+2×1.5P+2×4	61×19	380	1.907	25731
YVFBG	0.45/0.75	23×1.5+2×1.5P+2×4	61×19	380	1.965	26365
YVFBG	0.45/0.75	24×1.5+2×1.5P+2×4	72×19	380	2.204	26995
YVFBG	0.45/0.75	28×1.5+2×1.5P+2×4	74×19	380	2.376	29520
YVFBG	0.45/0.75	37×1.5+2×1.5P+2×4	97.5×19	380	2.842	35204
YVFBG	0.45/0.75	14×2.5+2×2.5P+2×4	59×19	380	1.956	27350
YVFBG	0.45/0.75	16×2.5+2×2.5P+2×4	60×19	380	2.156	29450
YVFBG	0.45/0.75	19×2.5+2×2.5P+2×4	61×19	380	2.208	32600
YVFBG	0.45/0.75	20×2.5+2×2.5P+2×4	62×20	400	2.259	33650
YVFBG	0.45/0.75	21×2.5+2×2.5P+2×4	63×20	400	2.308	34700
YVFBG	0.45/0.75	22×2.5+2×2.5P+2×4	66×22	440	2.392	35750
YVFBG	0.45/0.75	23×2.5+2×2.5P+2×4	66×22	400	2.406	36800
YVFBG	0.45/0.75	24×2.5+2×2.5P+2×4	80×20	400	2.47	37850
YVFBG	0.45/0.75	28×2.5+2×2.5P+2×4	78×20	400	2.958	42050
YVFBG	0.45/0.75	37×2.5+2×2.5P+2×4	115.5×20	400	3.556	51500

移动设备卷筒用0.45/0.75KV加光纤通讯扁平电缆

电缆型号	电压KV	电缆规格mm2	电缆外型尺寸㎜	电缆弯曲半径㎜	电缆参考重量kg/m	抗拉强度N/M
YVFBG	0.45/0.75	19×1.0+2×1.0P+6FO+2×4	60×15	300	1.4572	20258
YVFBG	0.45/0.75	23×1.0+2×1.0P+6FO+2×4	68×17	340	1.8579	21942
YVFBG	0.45/0.75	24×1.0+2×1.0P+6FO+2×4	72×18	360	2.0072	22363
YVFBG	0.45/0.75	19×1.5+2×1.5P+6FO+2×4	72×18	360	1.98	24258
YVFBG	0.45/0.75	23×1.5+2×1.5P+6FO+2×4	79×18	360	2.151	26784
YVFBG	0.45/0.75	24×1.5+2×1.5P+6FO+2×4	85×18	360	2.55	27415
YVFBG	0.45/0.75	19×2.5+2×2.5P+6FO+2×4	78.5×19	380	2.34	33020
YVFBG	0.45/0.75	23×2.5+2×2.5P+6FO+2×4	91×20	380	2.956	37220
YVFBG	0.45/0.75	24×2.5+2×2.5P+6FO+2×4	91×21	380	3.32	38270
