聚氨酯拖链电缆

应用范围

适用温度范围 -50 至 +80°C

非屏蔽型电缆的最小弯曲半径只有电缆外径的5倍

JUFLEX-FD 855 P 或 855 CP 适合安装于最现代化的自动化生产线，不仅在室内，而且可在露天安装，使用寿命极长

     适用于干燥或潮湿的室内，强应力缓释或强制引导的自由连续往复运动下安装，工业使用环境下的频繁弯曲场合。如木工机械、机床加工设备、物流输送系统、机器人、起重设备场合等

    对绞节距短，抗串音特性优秀、适用于高速信号回线的配置场合中

    产品特性：

     防水、防油、耐寒、防腐蚀、防紫外线、耐磨、阻燃，耐弯曲（频繁弯曲：800万次以上不断芯）

    适用于快速移动安装场合。

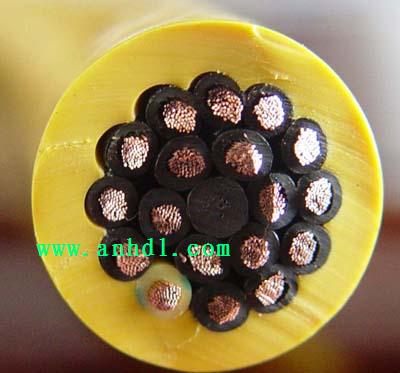

     电缆结构：

     导体：采用多股超细精绞无氧铜丝，符合VDE0295CLASS 6类标准

     绝缘：特殊丁晴PVC混合或TPE(客户可选）

     颜色：≤0.5mm 颜色表示：棕、黑、蓝、紫、粉红、橙

      普通机械应力下，适用于潮湿环境中的机械工具和传输线产品特性

JUFLEX-FD 855 P 和 855 CP电缆外径极小，是现有拖链系统中绝对弯曲半径最小的电缆

其绝缘料和外护套材料确保电缆可抗任何工业应用环境中的机械磨损和化学侵蚀

无卤材料 • 耐低温至 -40°C，仍保持柔性 • 抗微生物、抗水解 • 不粘连

聚氨酯外护套的阻燃特性符合VDE 0472 第 804 部分，B类试验(IEC 60332.1)

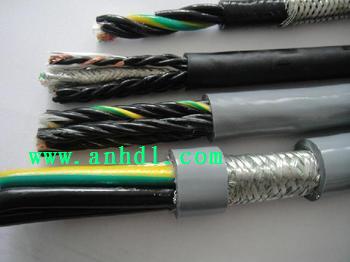

用于较长的拖链行程电缆结构 JUFLEX-FD 855 P

采用多股细绞超细裸铜丝

TPE 芯线绝缘

黑色芯线白色数字编号

带有绿/黄双色接地芯线标识

绝缘芯线绞合小节距成缆

无纺材料包覆

特制聚氨酯外护套

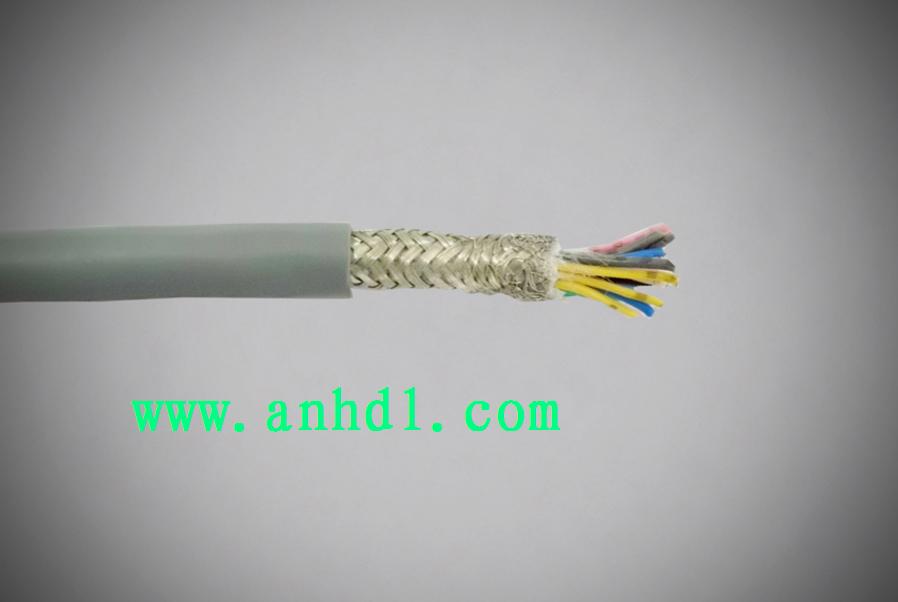

银灰色 (RAL 7001) JUFLEX-FD 855 CP

无纺材料包覆之外，TPE 内护套

镀锡铜丝编织屏蔽

特制聚氨酯外护套

银灰色 (RAL 7001)

 技术参数 最小弯曲半径 JUFLEX-FD 855 P

移动安装： 5 x 电缆外径

固定安装： 3 x 电缆外径 JUFLEX-FD 855 P

移动安装： 7,5 x 电缆外径

固定安装： 4 x 电缆外径 芯线标识 黑色芯线白色数字编号(VDE0293)

 导体结构 VDE 0295第6类导体采用多股细绞成束超细裸铜丝

绝缘电阻 > 1TΩ x cm 芯线接地标识 G=有绿/黄双色接地标识, X=无绿/黄双色接地标识 工作电压 300 / 500 V 测试电压 3000 V 符合标准 VDE 0245/0281 使用温度范围 固动安装： -40°C 至 +80°C

移定安装： -50°C 至 +80°C G=有绿/黄双色接地标识; X=无绿/黄双色接地标识。

聚氨酯具有许多优点:

a. 不容易因各种环境因素像PVC 那样老化变硬,也不会像PE 那样老化而应力开裂,导致电缆的电气性能和耐环境性能降低。

b. 有着与橡胶一样的耐磨、柔软、耐侯性好的特点,但其加工工艺却比橡胶简单得多,可以像PVC、PE 等材料一样加热挤出,而不需进行硫化。

c. 在- 60 ℃低温情况下,仍能保持良好的弯曲性能,即使以很小的弯曲半径弯曲多次也不会出现开裂。

d.与其它各种电缆用材料(如芳纶、无纺布、铜丝等) 的黏合性比较好。

因此在一些使用要求较高的场合,如矿用、油井用、核电站用、舰船用以及一些军用野战电缆,都可以采用聚氨酯材料作为护套,以满足这

些场合的使用要求。现在聚氨酯材料正逐步取代PVC、各种合成橡胶等作为电缆的外护套,用于各种恶劣的环境中。

聚氨酯电缆护套材料的性能为

[1 ] :硬度范围宽

(Shore A15 ～D90) ; 耐磨,约为天然橡胶的3 ～5倍,能完全满足GJB 973A —2004 的耐磨性能要求;

在相同硬度下,比其它的弹性体承载能力高;低温柔顺性好,在- 60 ℃的低温下仍具有良好的弯曲性

能;不受臭氧侵蚀的影响;耐辐射,在105 ～106 Gy的辐射剂量下仍具有满意的使用性能;聚醚型聚氨

酯材料抗霉菌性能较好,抗霉等级一般为0～1 ;广泛的耐油、脂以及酸、碱等化学品特性。

另外,应注意聚氨酯护套材料的长期工作温度一般不能超过

100 ℃,否则容易发生黏连。

这种控制电缆是为需要高度弯曲，高度耐磨，连续快速运动设计而成。这种电缆作为控制连接线广泛用于：拖链系统，机器人，和移动驱动系统。

   防水，抗菌，阻燃等特性使得该电缆在拖链系统的优势得到最大的发挥，也使机器停顿次数可以最小化，使得拖链系统可以减少昂贵的停机次数。

表1 阻燃型TPU 与其他常用电缆护套材料的比较

项目名称无卤低烟阻燃TPU PVC 天然橡胶氯丁橡胶无卤低烟阻燃聚烯烃

使用温度/℃ － 65 ～ + 90 － 40 ～ + 80 － 60 ～ + 80 － 50 ～ + 90 － 25 ～ + 70

抗张强度/MPa 20 ～ 50 12 ～ 18 7 ～ 25 10 ～ 28 10 ～ 15

断裂伸长率/% 300 ～ 700 150 ～ 300 300 ～ 700 300 ～ 800 150 ～ 300

体积电阻率/ (Ω·cm) 1012 1012 1013 1013 1012

聚氨脂材料具有较高的拉伸强度、较优的耐磨性。耐各类油脂及溶剂的侵蚀、耐低温、耐电子、磁场的辐射。广泛用于化工、轻工、纺织、建筑、家电、交通运输、航天等领域。



二、电缆特性：

1.聚氨脂材料性能稳定。

2.有着与橡胶一样的耐磨、柔软、耐高低温的特点，但其加工工艺却比橡胶简单。

3.在-60℃低温的情况下，仍能保持良好的弯曲性能。

三、电缆结构：

导体：采用99.999%退火抗拉特种无氧铜

绝缘：进口PUR复合料

颜色：依据客户指定

加强：多股高档棉线填充、非金属抗拉导体或电缆专用柔韧钢丝（可选）

护套：PUR/TPE复合料

四、详细参数：

移动速度可达到3-5米 /秒（实验数据6米/秒）

使用寿命可达1000-2000万次（实验数据2000万次）

使用温度：-60℃~130℃。

产品型号涵盖：1-60芯，0.2-180平方所有型号的聚氨酯电缆电缆。

   柔性PUR/TPE聚氨酯高耐磨，耐低温专用电缆【护套：护套PUR/TPE复合料，耐油、耐磨、耐弱酸碱、耐弯曲、耐撕裂、防紫外线、耐低温（零下60度正常使用）；绝缘：进口PUR/TPE复合料；移动速度可达到3-5米 /秒（实验数据6米/秒），使用寿命可达1000-2000万次（实验数据2000万次）；使用温度：-60℃~130℃。】

欢迎广大客户订购或咨询。订购咨询电话：0550-7723889   手机：18909608445  13955098145
