一：产品特点及用途
本产品采用硅橡胶作绝缘或护套材料，由于硅橡胶本身具有耐高温、耐寒、柔软、耐磨、防腐等特性，因此该电缆高温环境下电气性能稳定，抗老化性能好，使用寿命长，适合于交流1KV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、化工、船舶、港口等行业。
分相屏蔽硅橡胶护套扁平电缆适用于作变频器供电电缆。
二：产品执行标准
Q/HHTZH007.4
三：使用特性
1． 交流额定电压：U0/U 0.6/1KV
最高工作温度： 180℃
最低环境温度：固定敷设-60℃
2． 电缆安装敷设温度应不低于-25℃。
四：基本型号及名称
表1
|
型号 |
产品名称 |
|
YGGB |
硅橡胶绝缘和护套镀锡铜丝移动用扁平软电缆 |
|

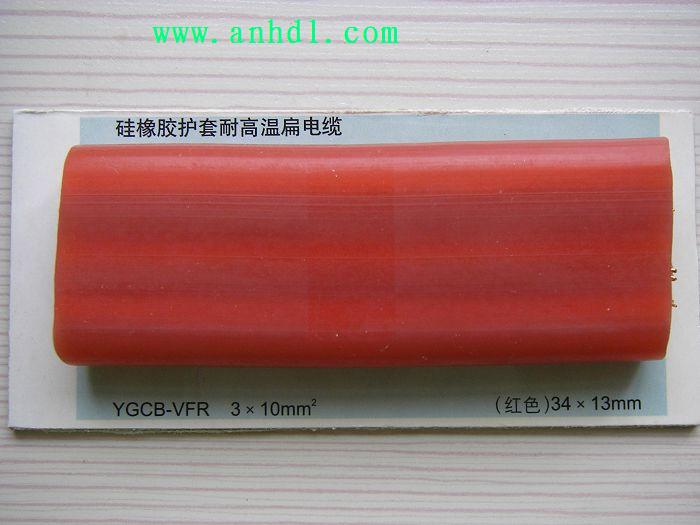

YGCB-VFR |
丁腈绝缘硅橡胶护套移动用扁平软电缆 |
|
YGCB-HF46R |
F46绝缘硅橡胶护套移动用扁平软电缆 |
|
YGCBP |
硅橡胶绝缘和护套镀锡铜丝编织分相屏蔽移动用扁平软电缆 |
|
YGCB-VFRP |
丁腈绝缘硅橡胶护套镀锡铜丝编织分相屏蔽移动用扁平软电缆 |
|
YGCB-HF46RP |
F46绝缘硅橡胶护套镀锡铜丝编织分相屏蔽移动用扁平软电缆 |
备注：导体线芯中铜丝可以采用镀锡。
五：代号名称和含义
表2
|
代号 |
代号含义 |
|
Y |
移动用系列 |
|
G |
硅橡胶绝缘或护套 |
|
VF |
丁腈绝缘 |
|
B |
扁型 |
|
P |
铜丝(镀锡铜丝)屏蔽 |
|
F46 |
聚全氟乙丙烯 |
六：主要技术指标
1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
2．20℃时绝缘电阻不小于100MΩ/KM。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七：基本电缆规格及结构参数
|
线芯*标称截面(mm2) |
导体结构
(根数*直径)
mm |
电缆最大外径(mm) |
|
YGCB、YGCB-YVFR |
||
|
2*1.5 |
48*0.20 |
12.4*7.8 |
|
2*2.5 |
51*0.25 |
15.0×9.2 |
|
2*4 |
82*0.25 |
16.8×9.8 |
|
2*6 |
123*0.25 |
19.2×10.9 |
|
2*10 |
204*0.25 |
22.5×12.8 |
|
2*16 |
323*0.25 |
25.2×14.9 |
|
2*25 |
513*0.25 |
29.5×17.2 |
|
2*35 |
722*0.25 |
32.8×19.1 |
|
2*50 |
1026*0.25 |
37.6×21.5 |
|
2*70 |
1406*0.25 |
42.6×24.3 |
|
2*95 |
486*0.50 |
48.3×27.3 |
|
2*120 |
608*0.50 |
53.8×29.1 |
|
2*150 |
760*0.50 |
59.3×32.2 |
|
3*1.5 |
48*0.20 |
17.8*6.5 |
|
3*2.5 |
51*0.25 |
20.8×8.0 |
|
3*4 |
82*0.25 |
22.6×9.5 |
|
3*6 |
123*0.25 |
25.8×11.3 |
|
3*10 |
204*0.25 |
34.1×13.2 |
|
3*16 |
323*0.25 |
35.2×15.9 |
|
3*25 |
513*0.25 |
42.3×18.2 |
|
3*35 |
722*0.25 |
46.2×19.1 |
|
3*50 |
1026*0.25 |
60.8×24.0 |
|
3*70 |
1406*0.25 |
69.8×26.8 |
|
3*95 |
486*0.50 |
73.2×28.0 |
|
3*120 |
608*0.50 |
88.5×36.0 |
|
3*150 |
760*0.50 |
98.0×35.1 |
|
4*1.5 |
48*0.20 |
26.5*7.5 |
|
4*2.5 |
945*0.50 |
25.8×9.0 |
|
4*4 |
82*0.25 |
29.4×9.5 |
|
4*6 |
123*0.25 |
34.1×11.8 |
|
4*10 |
204*0.25 |
40.4×12.9 |
|
4*16 |
323*0.25 |
45.9×15.6 |
|
4*25 |
513*0.25 |
54.1×18.1 |
|
4*35 |
722*0.25 |
58.6×20.2 |
|
4*50 |
1026*0.25 |
83.0×26.5 |
|
3×4+2.5 |
82*0.25/51*0.25 |
30.6×10.7 |
|
3×6+4 |
123*0.25/82*0.25 |
31.0×12.8 |
|
3×10+6 |
204*0.25/123*0.25 |
35.0×12.9 |
|
3×16+6 |
323*0.25/123*0.25 |
41.3×15.6 |
|
3×25+10 |
513*0.25/204*0.25 |
49.1×18.1 |
|
3×35+10 |
722*0.25/204*0.25 |
64.2×20.2 |
|
3×50+16 |
1026*0.25/323*0.25 |
80.2×23.4 |
|
3×70+25 |
1406*0.25/513*0.25 |
85.3×27.2 |
|
3×95+35 |
486*0.50/722*0.25 |
97.6×29.7 |
|
3×120+35 |
608*0.50/722*0.25 |
107.1×31.9 |
|
5*1.5 |
48*0.20 |
27.5*7.8 |
|
5*2.5 |
51*0.25 |
34.0*9.4 |
|
5*4 |
82*0.5 |
39.5*10.6 |
|
6*1.5 |
48*0.20 |
33*7.8 |
|
6*2.5 |
51*0.25 |
42.9*9.4 |
|
6*4 |
82*0.5 |
44.0*10.5 |
|
7*1.5 |
48*0.20 |
34.0*7.6 |
|
7*2.5 |
51*0.25 |
43.0*9.4 |
|
7*4 |
82*0.25 |
44.0*10.6 |
|
8*1.5 |
48*0.20 |
40.5*7.9 |
|
8*2.5 |
51*0.25 |
51.0*8.8 |
|
8*4 |
82*0.25 |
55.0*10.8 |
|
10*1.5 |
48*0.20 |
47.5*7.8 |
|
10*2.5 |
51*0.25 |
62.0*9.5 |
|
10*4 |
82*0.25 |
68.2*11.0 |
|
12*1.5 |
48*0.20 |
62.5*8.5 |
|
12*2.5 |
51*0.25 |
73.0*8.5 |
|
12*4 |
82*0.25 |
83.2*11.0 |
|
型号 |
产品名称 |
用途 |
导体长期允许 |
标称截面 |
||
|
YGCB |
硅橡胶绝缘硅橡胶护套扁电缆 |
起重机、行车、吊车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路 |
-60 ~ +180 |
0.3 ~ 240 |
||
|
YGCPB YGCBP |
硅橡胶绝缘硅橡胶护套屏蔽扁电缆 |
|||||
|
YGCB/YGGB-VFR |
丁腈绝缘硅橡胶护套扁电缆 |
-40 ~ +70 |
||||
|
YGCB/YGGB-(A)F46R |
氟塑料绝缘硅橡胶护套扁电缆 |
-60 ~ +180 |
||||
|
|
电缆结构/尺寸表 |
|||||
|
型号 |
芯数x截面 |
电缆外型尺寸 |
电缆参考重量 |
|
|
高mm |
宽mm |
|||
|
YGCB
YGGB |
3X0.75 |
4.9 |
11.6 |
85 |
|
3X1.0 |
5.7 |
12.6 |
108 |
|
|
3X1.5 |
6.4 |
14.6 |
142 |
|
|
3X2.5 |
7.3 |
17.4 |
204 |
|
|
3X4 |
8.5 |
20.0 |
289 |
|
|
3X6 |
9.0 |
21.5 |
360 |
|
|
3X10 |
11.0 |
26.7 |
568 |
|
|
3X16 |
12.3 |
30.6 |
792 |
|
|
3X25 |
15.2 |
38.0 |
1222 |
|
|
3X35 |
16.3 |
41.0 |
1563 |
|
|
3X50 |
18.8 |
48.0 |
2103 |
|
|
3X70 |
20.7 |
54.0 |
2804 |
|
|
3X95 |
23.2 |
61.3 |
3690 |
|
|
3X120 |
25.3 |
67.6 |
4526 |
|
|
3X150 |
27.6 |
74.5 |
5561 |
|
|
3X185 |
30.0 |
81.7 |
6758 |
|
|
3X240 |
33.0 |
91.0 |
8660 |
|
|
4X1 |
5.7 |
15.3 |
134 |
|
|
4X1.5 |
6.4 |
18.0 |
178 |
|
|
4X2.5 |
7.3 |
21.7 |
259 |
|
|
4X4 |
8.5 |
24.7 |
367 |
|
|
4X6 |
9.0 |
26.9 |
461 |
|
|
4X10 |
11.0 |
33.7 |
733 |
|
|
4X16 |
12.3 |
39.0 |
1028 |
|
|
4X25 |
15.2 |
48.5 |
1589 |
|
|
4X35 |
16.3 |
53.0 |
2040 |
|
|
4X50 |
18.8 |
61.7 |
2750 |
|
|
4X70 |
20.7 |
69.3 |
3680 |
|
|
4X95 |
23.2 |
79.3 |
4854 |
|
|
4X120 |
25.3 |
87.7 |
5950 |
|
|
注：以上规格为常用型，可根据用户要求定制特殊规格 |
||||
|
|
|
型号 |
芯数x截面 |
电缆外型尺寸 |
电缆参考重量 |
|
|
高 mm |
宽 mm |
|||
|
YGCB
YGGB |
5X1.0 |
5.7 |
18.0 |
160 |
|
5X1.5 |
6.4 |
21.3 |
214 |
|
|
5X2.5 |
7.3 |
26.0 |
314 |
|
|
5X4 |
8.5 |
29.6 |
446 |
|
|
5X6 |
9.0 |
32.3 |
563 |
|
|
5X10 |
11.0 |
40.7 |
897 |
|
|
5X16 |
12.3 |
47.2 |
1265 |
|
|
5X25 |
15.2 |
58.9 |
1956 |
|
|
6X1.0 |
5.7 |
22.2 |
196 |
|
|
6X1.5 |
6.4 |
27.3 |
302 |
|
|
6X2.5 |
7.3 |
33.0 |
431 |
|
|
6X4 |
8.5 |
36.3 |
559 |
|
|
6X6 |
9.0 |
39.6 |
702 |
|
|
6X10 |
11.0 |
49.6 |
1110 |
|
|
7x1.0 |
5.7 |
26.4 |
231 |
|
|
7X1.5 |
7.4 |
32.2 |
355 |
|
|
7X2.5 |
8.3 |
38.8 |
505 |
|
|
7X4 |
8.9 |
42.7 |
656 |
|
|
7X6 |
9.4 |
46.5 |
823 |
|
|
7X10 |
11.4 |
58.1 |
1297 |
|
|
8x1.0 |
5.7 |
29.1 |
257 |
|
|
8X1.5 |
7.4 |
35.5 |
394 |
|
|
8X2.5 |
8.3 |
43.1 |
565 |
|
|
8X4 |
8.9 |
47.5 |
736 |
|
|
8X6 |
9.4 |
52.0 |
927 |
|
|
8X10 |
11.4 |
65.1 |
1465 |
|
|
注：以上规格为常用型，可根据用户要求定制特殊规格 |
||||
