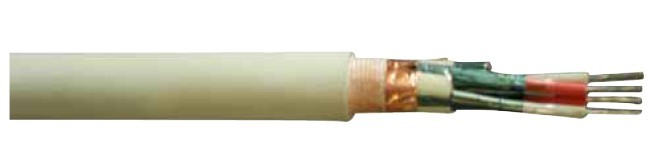

核电站用1E级K2、K3类无卤低烟阻燃仪表电缆

一、产品使用范围
主要用于核电站安全壳外地震荷载下的能确保紧急停堆，安全壳隔离，堆芯应急冷却，反应堆余热导出，反应堆安全壳的热导出，防止放射性物质向周围环境排放等功能的1E级K2类与K3类仪表通信系统。
K2 类安全级：安装在核反应堆安全壳以内,在正常环境条件下和在SL2 (安全停堆地震动) 载荷下仍能执行其规定的功能。
K3 类安全级：安装在核反应堆安全壳以外,在正常环境条件下和在SL2 (安全停堆地震动) 载荷下仍能执行其规定的功能。
二、产品特点
1、 导体可按要求生产铜绞线与镀锡铜绞线：
2、 具有无卤、低烟、阻燃环保卫生等特性；
3、 电缆燃烧透光率大，电导率较小；
4、 优异的成束燃烧阻燃性能；
5、 优良的耐热老化和气候老化性能；
6、 不同温度环境下仍具有绝缘性能和电气安全性；
7、 优良的组分相容性和抗震性；
8、 使用寿命长，设计及实际工作寿命不低于50年；
9、 耐核辐射环境下的性能；
三、产品型号、规格
1、电缆的型号名称符合表1规定：
表1 型号名称

型号	名称
HYRJPEP-K3	核电站用1E级K3类铜芯交联聚烯烃绝缘线组编织屏蔽、编织总屏蔽热塑性护套无卤低烟阻燃仪表电缆
HYRJP2EP2-K3	核电站用1E级K3类铜芯交联聚烯烃绝缘铜-塑复合带线组屏蔽和总屏蔽热塑性护套无卤低烟阻燃仪表电缆
HYRJEP- K3	核电站用1E级K3类铜芯交联聚烯烃绝缘铜丝编织总屏蔽热塑性护套无卤低烟阻燃仪表电缆
HYRJEP2（P3）- K3	核电站用1E级K3类铜芯交联聚烯烃绝缘铜（铝）-塑复合带绕包屏蔽热塑性护套无卤低烟阻燃仪表电缆
HYRJPGP-K2（K3）	核电站用1E级K2（K3）类铜芯交联聚烯烃绝缘线组编织屏蔽、编织总屏蔽热固性护套无卤低烟阻燃仪表电缆
HYRJP2GP2-K2（K3）	核电站用1E级K2（K3）类铜芯交联聚烯烃绝缘铜-塑复合带线组屏蔽和总屏蔽热固性护套无卤低烟阻燃仪表电缆
HYRJGP- K2（K3）	核电站用1E级K2（K3）类铜芯交联聚烯烃绝缘铜丝编织总屏蔽热固性护套无卤低烟阻燃仪表电缆
HYRJGP2（P3）- K2（K3）	核电站用1E级K2（K3）类铜芯交联聚烯烃绝缘铜（铝）-塑复合带绕包屏蔽热固性护套无卤低烟阻燃仪表电缆

电缆规格如表2
表2 型号规格

型号	额定电压 V	导体标称截面 mm2
		1.5	1.0
HYRJPEP-K3、HYRJP2EP2-K3、 HYRJEP（P2、P3）-K3 HYRJPGP-K2（K3）、HYRJP2GP2-K2（K3）、HYRJGP（P2、P3）- K2（K3）	300/500	7/0.52	7/0.43
		30/0.25	32/0.20

四、主要技术性能
1、 20℃时，电缆导体直流电阻。
表3 导体结构和要求

标称截面积mm2	导体结构根/直径mm	20℃时导体电阻不大于 Ω/km
标称截面积mm2	导体结构根/直径mm	不镀锡	镀锡
1	7/0.43	18.1	18.2
1	30/0.20	19.5	20.0
1.5	7/0.52	12.1	12.2
1.5	30/0.25	13.3	13.7

2、 电压试验
两根导线之间：施加2500V交流电压，试验时间为5分钟；导线与屏蔽之间：施加1500V交流电压，试验时间为5分钟。此时，绝缘层应不击穿。
3、 耐核环境试验
表4

序号	试验项目	K2类试验条件	试验要求
1	热老化试验温度时间	150℃±3℃ 1500h	-
2	γ射线辐照老化试验累积剂量剂量率	250kGY 0.94kGY/h	-
3	弯曲试验弯曲内径	20D1)	不开裂
4	弯曲后浸水耐压试验浸水耐压耐电压时间	2倍额定电压+1000V（按80V/min升压） 5min	不击穿

4、  产品热寿命试验：不小于50年。
5、  燃烧性能
  （1）卤素气体释放量试验，pH值≥4.3，电导率≤10μS/mm；
  （2）电缆燃烧发烟量试验，透光率≥60%；
  （3）电缆阻燃试验，通过IEC60332和GB/T18380.3规定的成束燃烧试验。
6、 电气性能
    要求绝缘电阻常数K： 20℃时不小于3670MΩ·km；60℃时不小于36.7MΩ·km；90℃时不小于3.67MΩ·km。
五、使用特性
1、电缆导体长期工作温度不超过90℃。
2、电缆的敷设温度应不低于0℃，允许弯曲半径：不小于电缆外径的6倍。。
3、电缆在使用前不能受到机械撞击、锐器划伤等影响电缆性能的损坏。
六、交货长度
   1、交货长度不小于100m。
   2、根据双方协议，可以任何长度交货。
   3、长度计量误差不超过±0.5%。一、产品使用范围
