传感器信号电缆PRVZP/PRAZP/PRAP3/PRVZP-1/PRDP3
传感器信号电缆用途
传感器信号电缆用于各种传感器，仪器仪表的信号传输。

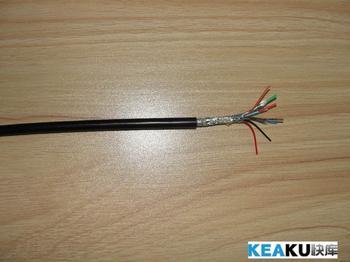

传感器信号电缆
传感器信号电缆采用镀银导体，多芯结构，确保每芯之间电阻保持高度一致，可以将微弱的电量信号准确传输到数百米外。
传感器信号电缆结构
传感器信号电缆道题采用镀锡或镀银导体。

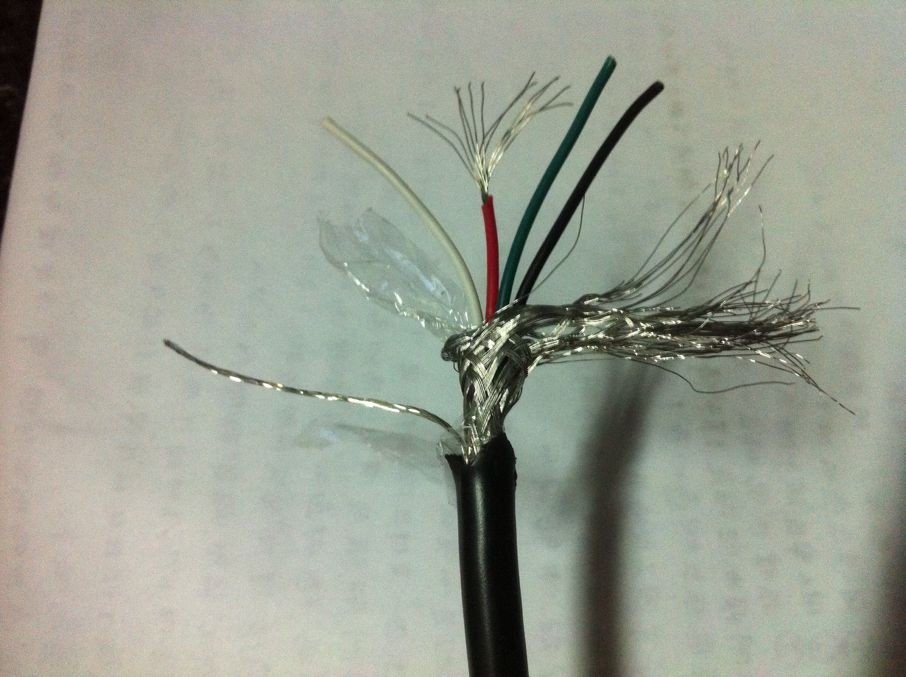

传感器信号电缆拥有四层保护，分别为绝缘层、屏蔽层、缠绕层、护套层，只为确保微弱电量信号的准确传输。
绝缘层:与护套层相当的物理和化学性能，在狭小的环境中可以剔除护套、屏蔽网和缠绕层，单独当作导线使用。
缠绕层:缠绕层是一种精选的聚合物材料，主要是防止屏蔽网伤及绝缘层。也增强电缆整体的机械性能。
屏蔽层:考究的金属材料（采用铜或镀锡铜）一方面要顺利地导出干扰信号，极细的金属丝必须有足够的抗弯折能力以避免金属碎屑影响其他电气设备。
护套层:优良的机械性能，能够耐受较高强度的金属撞击、切割。具有非常高的抗拉强度，也可耐受长期的重复弯折。
一般信号电缆传输的信号很小，为了避免信号受到干扰，信号电缆外面有一层屏蔽层，包裹的导体
屏蔽电缆的屏蔽层，一般为导电布，编织铜网或铜泊（铝），屏蔽层需要接地，外来的干扰信号可被该层导入大地，避免干扰信号进入内层导体干扰同时降低传输信号的损耗
型号 名称
PRVZP 交联聚乙烯绝缘阻燃聚氯乙烯护套编织总屏蔽传感器用信号电缆
PRAZP 交联聚乙烯绝缘阻燃聚氨脂护套编织总屏蔽传感器用信号电缆
PRAP 交联聚乙烯绝缘聚氨脂护套编织总屏蔽传感器用信号电缆
PRAP3 交联聚乙烯绝缘聚氨脂护套铝套塑复合带饶包总屏蔽传感器用信号电缆
PVZVZ3 阻燃聚乙烯绝缘聚氨脂护套铝套塑复合带饶包总屏蔽传感器用信号电缆
PRVZP-1交联聚乙烯绝缘阻燃聚氯乙烯护套编织总屏蔽编织外屏蔽传感器用信号电缆
PRDP3 交联聚乙烯绝缘低烟无卤弹性体铝塑复合带对屏蔽传感器用信号电缆
结构尺寸及性能:
|
型号 |
芯数 |
导体 |
外径≤ |
直流电阻20℃MΩ/KM |
绝缘电阻20℃MΩ/KM |
试验电压kv |
|
PRVZP |
4 |
7/0.2 |
5.35 |
90 |
1000 |
1.5 |
|
6 |
7/0.2 |
6.25 |
90 |
1000 |
1.5 |
|
|
4 |
7/0.16（韧铜） |
5.4 |
144 |
1000 |
1 |
|
|
4 |
7/0.16（韧锡） |
3.65 |
152.2 |
1000 |
1 |
|
|
PRAP |
4 |
19/0.16 |
5.85 |
56.1 |
1000 |
1 |
|
PRAP3 |
4 |
19/0.16 |
5.0 |
56.1 |
1000 |
1 |
|
4 |
19/0.16 |
7.9 |
56.1 |
1000 |
1 |
|
|
PVZVZP3 |
4 |
7/0.15 |
4.0 |
163 |
5 |
0.5 |
|
4 |
7/0.25 |
4.3 |
57 |
5 |
0.5 |
|
|
PRVZP-1 |
6 |
19/0.2 |
9.4 |
33 |
1000 |
1 |
|
PRDP3 |
4 |
19/0.127 |
5.4 |
85 |
1000 |
0.75 |
传感器信号电缆分类
|
型号 |
截面（mm2） |
芯线数 |
每芯导体股数 |
|
TST307020 |
0.20 |
3 |
7 |
|
TST319015 |
0.35 |
3 |
19 |
|
TST316020 |
0.50 |
3 |
16 |
|
TST319020 |
0.60 |
3 |
19 |
|
TST319023 |
0.75 |
3 |
19 |
|
TST607015 |
0.12 |
6 |
7 |
|
TST607020 |
0.20 |
6 |
7 |
|
TST619015 |
0.35 |
6 |
19 |
|
TST616020 |
0.5 |
6 |
16 |
欢迎广大客户订购或咨询。订购咨询电话：0550-7723889 手机：18909608445 13955098145
