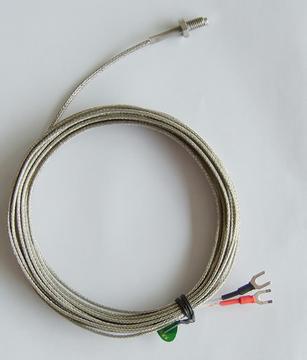

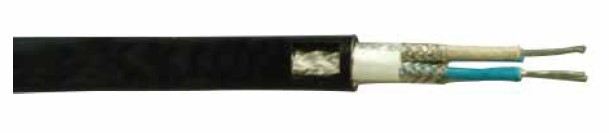

K型补偿导线

阅读次数：2922 发布时间：2013-10-25 21:32:14

当前位置：首页 >> 新闻中心 >> K型补偿导线

K型补偿导线http://www.anhdl.com

一、补偿导线电缆用途：

补偿导线电缆系列产品适用于能源、冶金、石油、化工等厂矿企业和科研部门的温度控制系统。其用于测温仪器冷端和测温仪器之间的连接。耐热型采用进口氟塑料绝缘及护套具有优良的耐热、防水、防腐、防酸碱、耐化学试剂、耐磨、耐老化和不燃烧性能。使用温度在-60～205℃，属国际先进水平。

二、补偿导线电缆执行标准：

GB/T4989/94等效采用IEC584.3

三、补偿导线电缆使用特性：

1、补偿电缆使用特性

类型	最小弯曲半径		最低温度		最高温度
类型	无铠装	有铠装	固定敷设	非固定敷设	最高温度
一般型型号中有“105” 型号中有“90” 高温型	电缆外径6倍电缆外径10倍	电缆外径12倍	≥-40℃ ≥-60℃	≥-15℃ ≥-20℃	≤70℃ ≤105℃ ≤90℃ ≤250℃

2、产品代号及含义：

项目	代号	代号含义	项目	代号	代号含义
型号	SC	配用S分度号热电偶补偿导线	耐热等级	70	最高使用温度为70℃
	RC	配用R分度号热电偶补偿导线		105	最高使用温度为105℃
	NC	配用N分度号热电偶补偿导线		200	最高使用温度为200℃
	NX	配用N分度号热电偶补偿导线		250	最高使用温度为250℃
	KCA KCB	配用K分度号热电偶补偿导线	绝缘材料	V	聚氯乙烯
	KX	配用K分度号热电偶补偿导线		Y	聚乙烯
	EX	配用E分度号热电偶补偿导线		B	聚丙烯
	JX	配用J分度号热电偶补偿导线		F4	聚四氟乙烯
	T	配用T分度号热电偶补偿导线		F46	聚全氯乙丙烯
系列代号	ZR	阻燃电缆	护套材料	V	聚氯乙烯
系列代号	ia	本安电缆		B	玻璃纤维
使用分类	G	一般用		F4	聚四氟乙烯
使用分类	H	耐热用		F46	聚全氯乙丙烯
精度等级	S	精密级	屏蔽材料	P	铜丝编织
	S	精密级		P1	镀锡铜丝编织
	/	普通级		P2	铜带绕包
	/	普通级		P3	铝/塑复合膜绕包
规格		2×导体截面积mm2	导体种类		单股导体可省略
			导体种类	R	多股绞合导体
			铠装	22	钢带铠装
			铠装	32	细钢丝铠装

四、补偿导线电缆技术指标：

1、型号、合金丝材料和绝缘颜色

补偿导线型号	配用热电偶	热电偶分度号	补偿导线合金丝		绝缘层颜色
补偿导线型号	配用热电偶	热电偶分度号	正级	负级	正级	负级
SC	铂铑10-铂热电偶	S	SPC（铜）	SNC（铜镍）	红	绿
RC	铑13-铂热电偶	R	RPC（铜）	RNC（铜镍）	红	绿
KCA	镍铬-镍硅热电偶	K	KPCA（铁）	KNCA（铜镍）	红	蓝
KCB			KPCB（铜）	KNCB（铜镍）	红	蓝
KX			KPX（镍铬）	KNX（镍硅）	红	黑
NC	镍铬硅-镍硅热电偶	N	NPC（铁）	NNC（铜镍）	红	灰
NX	镍铬硅-镍硅热电偶	N	NPX（镍铬硅）	NNX（镍硅）	红	灰
EX	镍铬-铜镍热电偶	E	EPX（镍铬）	ENX（铜镍）	红	棕
JX	铁-铜镍热电偶	J	JPX（铁）	JNX（铜镍）	红	紫
TX	铜-铜镍热电偶	T	TPX（铜）	TNX（铜镍）	红	白

2、使用分类的护层颜色

使用分类		精度等级及标志		护套颜色
使用分类		普通级	精密级	普通级	精密级
一般用	G	/	S	黑色	灰色
耐热用	H	/	S	黑色	黄色

五、补偿导线电缆型号名称：

产品型号	产品名称
KXVV	聚氯乙烯绝缘和护套普通对K分度号热电偶用补偿导线和电缆
KXVV22	聚氯乙烯绝缘和护套钢带铠装普通级K分度号热电偶用补偿电缆
KXVPV	聚氯乙烯绝缘和护套铜丝编织分屏蔽普通级K分度号热电偶用补偿导线和电缆
KXVPV22	聚氯乙烯绝缘和护套铜丝编织分屏蔽钢带铠装普通级K分度号热电偶用补偿电缆
KXVVP	聚氯乙烯绝缘和护套铜丝编织总屏蔽普通级K分度号热电偶用补偿电缆
KXVV22P	聚氯乙烯绝缘和护套铜丝编织总屏蔽钢带铠装普通级K分度号热电偶用补偿电缆
KXVPVP	聚氯乙烯绝缘和护套铜丝编织分屏蔽及总屏蔽普通级K分度号热电偶用补偿电缆
KXVPV22	聚氯乙烯绝缘和护套铜丝编织分屏蔽及总屏蔽钢带铠装普通K分度号热电偶用补偿电缆
KXFF	氟塑料和护套普通级K分度号热电偶用补偿导线和电缆
KXFPF	氟塑料和护套铜丝编织分屏蔽普通级K分度号热电偶用补偿导线和电缆
KXFFP	氟塑料和护套铜丝编织总屏蔽普通级K分度号热电偶用补偿导线和电缆
KXFPFP	氟塑料和护套铜丝编织分屏蔽及总屏蔽普通级K分度号热电偶用补偿电缆

六、补偿导线电缆型号说明：

分类		代号	分类		代号	分类		代号
阻燃代号	非阻燃	省略	系列代号		X/C	护套料	聚氯乙烯	V
	阻燃	ZR	绝缘材料	氟塑料	F		低烟低卤聚氯乙烯	VD
	A级阻燃	ZA		聚氯乙烯	V		低烟无卤聚烯烃	E
	B级阻燃	ZB		低烟低卤聚氯乙烯	VD		氟塑料	F
	C级阻燃	ZC		低烟无卤聚烯烃	E	耐热	70℃	省略
屏蔽料	铜丝/镀锡	P	铠装	钢带铠装	22		105℃、90℃	90
	铜带/铜塑	P2	铠装	细钢丝铠装	32		105℃	105
	铝带/铝塑	P3/P1	本安电缆		IA		205℃	FF

规格：

截面（mm2）	导体直径（mm）	对数范围	芯数范围	特殊限制
0.5	1/0.80或7/0.30	1，2，3，～24	2	当线芯为4对以下时不做铠装
0.75	1/0.97或7/0.37
1.0	1/1.13或7/0.43
1.5	1/1.38或7/0.52
2.5	1/1.78或7/0.68
