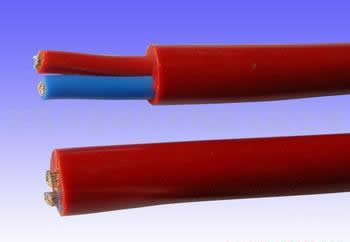

硅橡胶绝缘控制电缆
一、适用范围
本产品适用于冶金、电力、石油化工等工矿企业中的电器仪表、配电装置的信号传输、控制和测量系统及火灾危险较大，消防重要性较高场所的控制、监控回路及保护线路。
二、型号规格
1、字母对应含义。
K-控制电缆 NH-耐火型 T-铜芯（省略） G-硅橡胶绝缘 G-硅橡胶护套
V-聚氯乙烯护套 E-聚烯烃护套 P-铜丝编织屏蔽 P2-铜带屏蔽 P3-铝塑带屏蔽
R-软型
2、数字对应含义。
前一位：2-钢带铠装 3-细钢丝铠
后一位：2-聚氯乙烯护套 4-聚烯烃护套
3、型号名称及用途见表1。
表1
|
型 号 |
名 称 |
|
KGG |
硅橡胶绝缘、硅橡胶护套控制电缆 |
|
KGGP |
硅橡胶绝缘、编织总屏蔽、硅橡胶护套控制电缆 |
|
硅橡胶绝缘、硅橡胶护套控制软电缆 |
|
|
KGV |
硅橡胶绝缘、聚氯乙烯护套控制电缆 |
|
KGVP |
硅橡胶绝缘、编织总屏蔽、聚氯乙烯护套控制电缆 |
|
KGVR |
硅橡胶绝缘、聚氯乙烯护套控制软电缆 |
|
KGE |
硅橡胶绝缘、聚烯烃护套低烟无卤成束阻燃控制电缆 |
|
KGEP |
硅橡胶绝缘、编织总屏蔽、聚烯烃护套低烟无卤成束阻燃控制电缆 |
|
KGE24 |
硅橡胶绝缘、钢带铠装、聚烯烃护套低烟无卤成束阻燃控制电缆 |
|
KGE34 |
硅橡胶绝缘、钢丝铠装、聚烯烃护套低烟无卤成束阻燃控制电缆 |
|
KGEP24 |
硅橡胶绝缘、编织总屏蔽、钢带铠装、聚烯烃护套低烟无卤成束阻燃控制电缆 |
|
KGEP34 |
硅橡胶绝缘、编织总屏蔽、钢丝铠装聚烯烃护套低烟无卤成束阻燃控制电缆 |
|
NH-KGE |
硅橡胶绝缘、聚烯烃护套低烟无卤成束阻燃耐火控制电缆 |
|
NH-KGEP2 |
硅橡胶绝缘、铜带总屏蔽、聚烯烃护套低烟无卤成束阻燃耐火控制电缆 |
|
NH-KGE24 |
硅橡胶绝缘、钢带铠装、聚烯烃护套低烟无卤成束阻燃耐火控制电缆 |
|
NH-KGEP3-24 |
硅橡胶绝缘、铝塑复合带总屏蔽、钢带铠装聚烯烃护套低烟无卤成束阻燃耐火控制电缆 |
|
NH-KGEP3-34 |
硅橡胶绝缘、铝塑复合带总屏蔽、钢丝铠装、聚烯烃护套低烟无卤成束阻燃耐火控制电缆 |
4、规格见表2
表2
|
标称截面
mm2 |
导体类型 |
||
|
Ⅰ类 |
Ⅱ类 |
软结构 |
|
|
0.5 |
1/0.80 |
7/0.30 |
16/0.20 |
|
0.75 |
1/0.97 |
7/0.37 |
24/0.20 |
|
1.0 |
1/1.13 |
7/0.43 |
32/0.20 |
|
1.5 |
1/1.38 |
7/0.52 |
30/0.25 |
|
2.5 |
1/1.78 |
7/0.68 |
49/0.25 |
|
4 |
1/2.25 |
7/0.85 |
— |
|
6 |
1/2.76 |
7/1.04 |
— |
|
10 |
— |
7/1.35 |
— |
三、产品使用特性
1、电缆额定电压：450/750V。
2、电缆导体的长期允许工作温度：-80˚C~180˚C。
3、电缆推荐允许弯曲半径:
有铠装的电缆应不小于电缆外径的12倍; 其余结构电缆应不小于电缆外径的6倍。
4、电缆的最低敷设温度：
聚乙烯护套电缆：-20˚C；聚氯乙烯和低烟无卤聚烯烃护套电缆：0˚C。低于最低敷设温度时应预先加热。
5、电缆的燃烧特性
5.1 成束阻燃（/SA）型电缆能经受GB18380.3 (IEC60332-3) 规定的成束不延燃试验.
5.2 低烟低卤成束阻燃 (/SB) 型电缆燃烧时烟度应符合GB/T17651 (IEC61034) 规定,燃烧析出气体中HCI含量应≤100mg/g符合GB/T17650 (IEC60754-2)要求。
5.3 低烟无卤成束阻燃（/SC）型电缆燃烧时烟度应符合GB/T17651 (IEC61034)规定，燃烧析出气体水溶液的PH值≥4.3,电导率≤10µs/mm符合GB/T17650 (IEC60754-2)要求。
5.4 耐火电缆特性还应符合GB/T19216 (IEC60331)规定要求。
6、电缆的导体电阻和绝缘电阻见表2。
表2
|
标称截面mm² |
20˚C时导体电阻
≤Ω/km |
20℃时绝缘电阻≥MΩ•km |
|||||
|
不镀锡 |
镀锡 |
||||||
|
I类 |
II类 |
软结构 |
I类 |
II类 |
软结构 |
||
|
0.5 |
36.0 |
36.0 |
39.0 |
36.7 |
36.7 |
40.1 |
600 |
|
0.75 |
24.5 |
24.5 |
26.0 |
24.8 |
24.8 |
26.7 |
400 |
|
1.0 |
18.1 |
18.1 |
19.5 |
18.2 |
18.2 |
20.0 |
300 |
|
1.5 |
12.1 |
12.1 |
13.3 |
12.2 |
12.2 |
13.7 |
230 |
|
2.5 |
7.41 |
7.41 |
7.98 |
7.56 |
7.56 |
8.21 |
160 |
|
4 |
4.61 |
4.61 |
— |
4.70 |
4.70 |
— |
125 |
|
6 |
3.08 |
3.08 |
— |
3.11 |
3.11 |
— |
83 |
|
10 |
— |
1.83 |
— |
— |
1.84 |
— |
50 |
