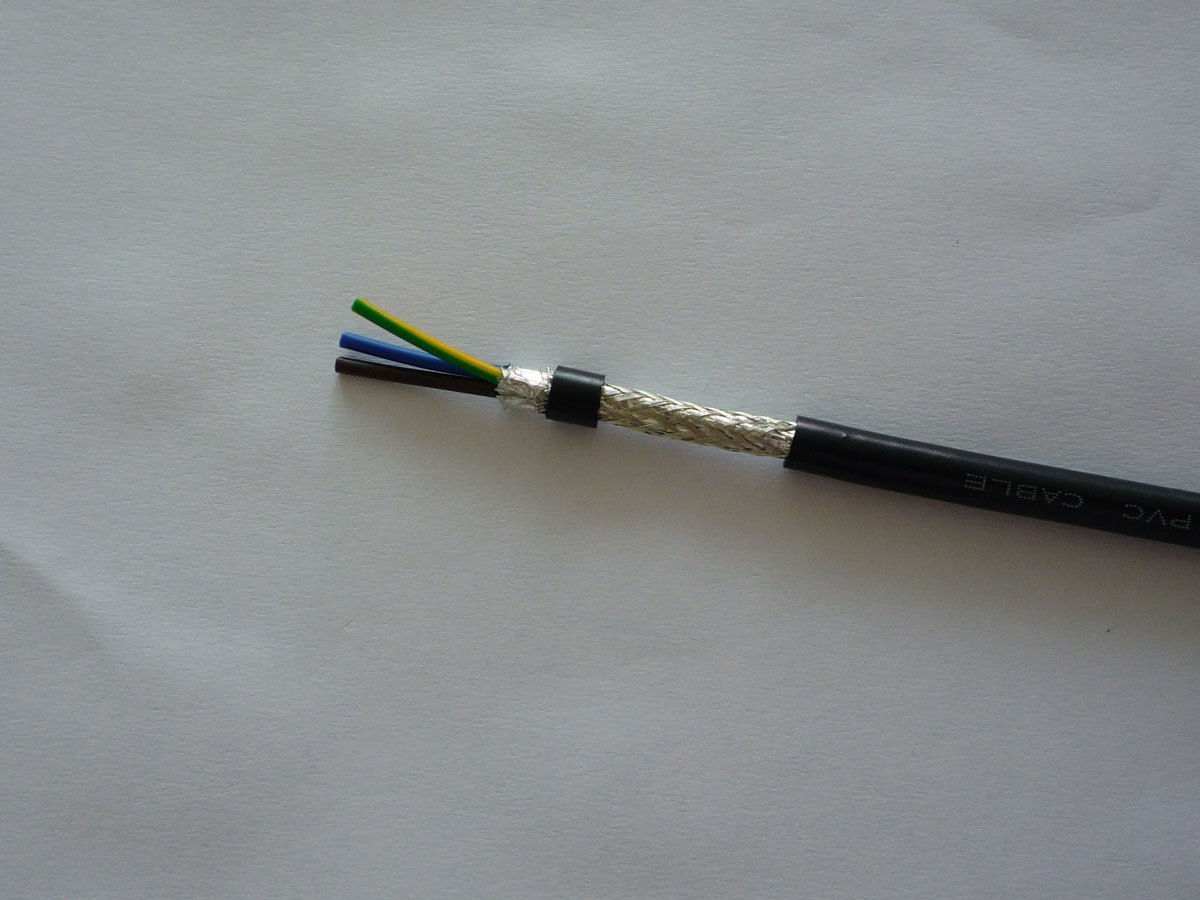

CCLINK总线电缆/CCLINK屏蔽信号电缆

CC-Link的物理层是RS485，被称为“日系的RS485”。

    其中DA相当于RS485的+A，DB则相当于-B，DG则为共地，SLD屏蔽、起抗干扰作用。

    实际工作中，DA接蓝线，DB接白线，DG接黄线，SLD接屏蔽排流线，终端电阻（110Ω）接在DA与DB之间。

    终端电阻的作用就是增大负载吸收，降低信号回波反射，起一种被动式阻抗匹配作用。

    下列建议希望会有所帮助：

    1.采用阻抗匹配、低衰减的RS485专用电缆更有利于保证通信。

    一般推荐如下：

    普通双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，电缆外径7.7mm左右。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！

    普通双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径8.2mm左右。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！

    铠装双绞屏蔽型电缆 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径12.3mm左右。可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。使用时，建议铠装层两端接地，最内层屏蔽一端接地！

    CC-Link的总线电缆是特性阻抗为110±10Ω的3芯绞合屏蔽电缆，国产型号规格：STP-110Ω（for CANopen & CC-Link）3C×20AWG ，使用时，屏蔽层应只在一端接地！

    2.传输距离超过300米应加终端电阻（一般为120Ω）。

    3.变频器、动力电缆、变压器、大功率电机等往往伴随着低频干扰，而这种干扰是用高导电率材料做屏蔽层的电缆无法解决的，包括原装的进口电缆。只有用高导磁率材料（如钢带、钢丝）做的屏蔽层才能有效抑制低频干扰。

    最常用的方法就是给电缆套上钢管或直接采用高导磁率材料制成的铠装型电缆——ASTP-120Ω（for RS485 & CAN） one pair 18 AWG .

    雷电的等效干扰频率在100k左右， 属于低频干扰。

《GB50057-94建筑物防雷设计规范》第6.3.1条：......在需要保护的空间内，当采用屏蔽电缆时其屏蔽层应至少在两端并宜在防雷区交界处做等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理

电缆的用途和型号

    根据CC-Link系统的版本和电缆的特性阻抗以及用途，备有4种电缆。

    电缆的特点

阻燃、耐油、耐热、抗干扰性能良好，并且具有出色的柔软性，易于使用。

   CCNC-SB110H与UL/c-UL规格相对应，因而在海外也能安心使用。

    护套材料使用了耐燃聚乙烯，因此环保材料规格的制作也成为可能。

   可动部用电缆的CCNC-SB110SF-5的传送距离是Ver.1.10标准电缆CCNC-SB110H的50%(10Mbps最大为50m)。

    结构及电气特性 电缆使用上的注意点

    请不要把固定配线用的标准电缆用于可动部，否则会造成电缆的性能下降或者损伤。

    可动部的配线请使用可动部用电缆CCNC-SB110SF-5。

    铺设或固定时请遵守以下条件：超过容许张力或最小弯曲半径的铺设和固定会造成电缆的性能下降或损伤。

请不要混合使用系统版本和特性阻抗值不同的电缆。

欢迎广大客户订购或咨询。订购咨询电话：0550-7723889   手机：18909608445  13955098145
