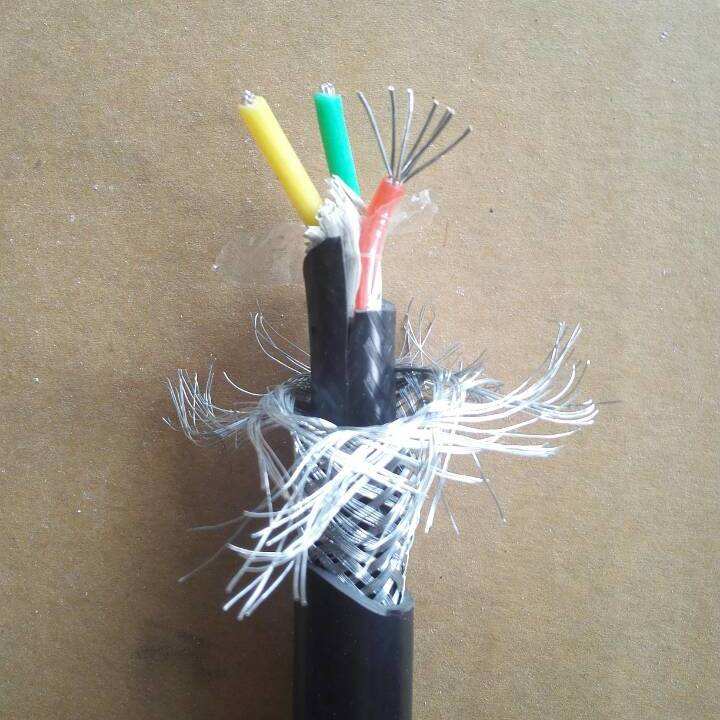

KVCY风能发电屏蔽控制电缆
产品标准：企业标准
适用范围：
KVCY风能发电用屏蔽控制电缆适用于风机机舱内自由悬挂或固定安装。
型号名称 www.anhdl.com
|
型 号 |
名 称 |
|
KVCY |
风能发电用屏蔽控制电缆 |
环境条件
海拔高度：1000m
周围空气温度：多年平均气温：10℃
极端最高气温：50℃
极端最低气温：-42℃
平均相对湿度：多年平均值：80%
耐受地震能力：水平加速度：0.2g
垂直加速度：0.1g
安全系数：1.67
其中g为重力加速度，其值为9.8m/s2
极大风速：30.0m/s
电缆敷设范围
电缆主要敷设范围为风机机舱内，可能有机械润滑油泄漏或溢出的空间内敷设。
使用特性
额定电压U0/U为300/500V；
电缆的长期工作环境温度：
移动状态：-5～+70℃；
固定状态：-40～+70℃；
电缆的敷设环境温度不低于-5℃；
电缆的最小允许弯曲半径：
移动状态：10d
固定状态：5d d——电缆外径
产品介绍
导体
导体应符合IEC60228规定的第五种不镀锡导体规定的要求。
导体表面应光洁、无油污、无损伤绝缘的毛刺，以及凸起或断裂的单线。
隔离层
每根导体外面包覆一层由合适材料制成的隔离层。
绝缘
绝缘厚度的标称值应符合IEC 60227-7的规定，绝缘厚度的平均值应不小于标称值，其最薄处厚度应不小于标称值的90%—0.1mm。
绝缘采用PVC绝缘，其性能应符合IEC 60227-1中表1规定的PVC/D型绝缘料的规定。绝缘应紧密挤包在导体上，且应容易剥离而不损伤绝缘体、导体或镀层。绝缘表面应平整、色泽均匀。
绝缘线芯采用数字标志以示识别，并应符合DIN VDE 0293的规定，黄-绿色接地线放于缆芯最外层（3芯及以上电缆）。
屏蔽
屏蔽层采用镀锡铜丝编织，编织密度应不低于85%。
护套
护套厚度的标称值应符合IEC 60227-7的规定，并且外护套的平均值应不小于标称值，其最薄处厚度应不小于标称值的85%-0.1mm。
护套采用柔软PVC混合材料，其性能应符合IEC 60227-1中表2的规定PVC/ST5型的规定。护套应紧密挤包在绞合的绝缘线芯或包覆层上，并且，电缆外护套表面应光洁，色泽均匀。
电缆的外径应符合IEC 60227-7的规定。护套颜色为灰色或黑色。
成品电缆
成品电缆20℃时导体直流电阻值应不大于IEC60228中的规定。
成品电缆及绝缘线芯应能经受规定的交流额定电压2500V耐压试验，要求5分钟内不发生击穿。
成品电缆线芯绝缘电阻应不小于20MΩ•km。
成品电缆绝缘的机械物理性能应符合IEC 60227-1的规定。
成品电缆护套的机械物理性能应符合IEC 60227-1的规定。
成品电缆应能通过EN 50265-2-1或IEC 60332-1规定的燃烧试验。
成品电缆20℃时屏蔽阻抗应不大于10Ω/km。
|
型号
|
额定电压
|
名称
|
|
FDEF-25（-40）
|
450/750V
0.6/1kV
1.8/3kV
|
铜芯乙丙橡皮绝缘氯丁橡皮护套风力发电用（耐寒）耐扭曲软电缆
|
|
FDES-25（-40）
|
铜芯乙丙橡皮绝缘热塑弹性体护套风力发电用（耐寒）耐扭曲软电缆
|
|
|
FDGG-40(-55)
|
铜芯硅橡胶橡皮绝缘硅橡胶橡皮护套风力发用电耐寒(耐严寒)耐扭曲软电缆
|
|
|
FDGU-40(-55)
|
铜芯硅橡胶橡皮绝缘聚氨酯弹性体护套风力发电用耐寒(耐严寒)耐扭曲软电缆
|
|
|
FDEU-40(-55)
|
铜芯乙丙橡皮绝缘聚氨酯弹性体护套风力发电用耐寒(耐严寒)耐扭曲软电缆
|
|
|
FDEG-40(-55)
|
铜芯乙丙橡皮绝缘硅橡胶橡皮护套风力发电用耐寒(耐严寒)耐扭曲软电缆
|
|
|
FDEH-25(-40）
|
铜芯乙丙橡皮绝缘氯磺化聚乙烯橡皮护套风力发电用（耐寒）耐扭曲软电缆
|
|
型号
|
额定电压
|
芯数
|
标称截面mm2
|
|
FDEF
FDES
FDGG
FDGU
FDEU
FDEG
FDEH
FDES
|
450/750V
0.6/1 kV
|
2
|
1～25
|
|
3
|
1～300
|
||
|
3+1
|
4～185
|
||
|
4
|
1～300
|
||
|
5
|
1～25
|
||
|
6～36
|
1.5～4
|
||
|
1.8/3kV
|
1
|
10～400
|
|
|
3
|
10～240
|
|
型 号
|
额定电压
|
名称
|
|
FDEF
|
8.7/10kV 26/35kV
|
乙丙橡皮绝缘氯化聚乙烯护套电力电缆
|
|
型 号
|
芯 数
|
标称截面 mm2
|
|
FDEH-8.7/10kV
|
1
|
35-240
|
|
FDEH-26/35kV
|
3
|
25-70
|
