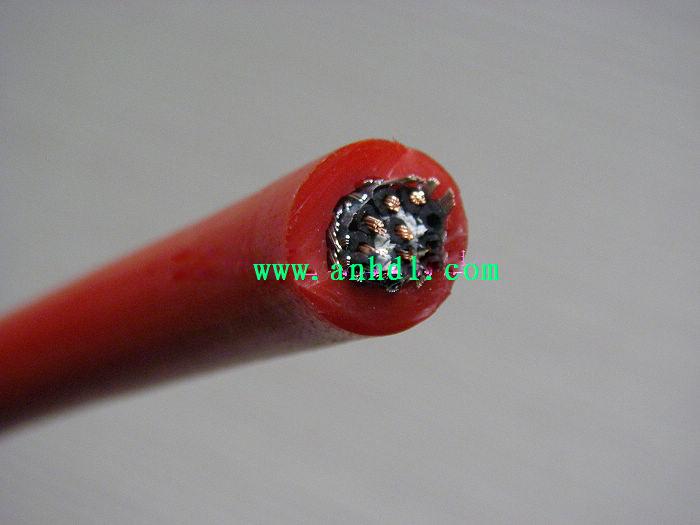

KFGRP 44*1.5耐高温屏蔽控制电缆

高温控制电缆分二大类：

一类：氟塑料绝缘耐高温控制电缆

二类：硅橡胶绝缘控制电缆



氟塑料绝缘耐高温控制电缆

一、适用范围

本产品适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线，它与普通塑料绝缘控制电缆相比，绝缘采用氟塑料，产品具有比普通控制电缆更高的耐热等级，具有耐油、防水、耐磨、耐腐蚀性气体、耐老化、不燃烧等优异性能，主要适用于冶金、电力、石化等行业具有移动耐温等特殊要求的场合。

二、使用特性

1、交流额定电压：U0/U为450/750V。



2、电缆导体长期允许工作温度为： 氟塑料外护层为200℃,聚氯乙烯外护层为105℃,硅橡皮外护层为180℃ 。

3、电缆的敷设温度应不低于：聚氯乙烯护套电缆0℃,硅橡皮护套电缆-20 ℃,氟塑料护套电缆-20℃。

4、电缆允许弯曲半径：无铠装层的电缆,应不小于电缆外径的6倍；有铠装层的电缆或带铜带屏蔽结构的电缆,应不小于电缆外径的12倍；有屏蔽层结构的软电缆,应不小于电缆外径的6倍。

三、型号及规格

1、电缆的型号及名称如表1。

表1

型 号

名 称

KFF

氟塑料绝缘氟塑料护套控制电缆

KFFP

氟塑料绝缘氟塑料护套铜丝编织屏蔽控制电缆

KFFR

氟塑料绝缘氟塑料护套控制软电缆

KFFRP

氟塑料绝缘氟塑料护套铜丝编织屏蔽控制软电缆

KFV

氟塑料绝缘聚氯乙烯护套控制电缆

KFVP

氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆

KFVR

氟塑料绝缘聚氯乙烯护套控制软电缆

KFVRP

氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽控制软电缆

KFV22

氟塑料绝缘钢带铠装聚氯乙烯护套控制电缆

KFVP22

氟塑料绝缘钢带铠装聚氯乙烯护套铜丝编织屏蔽控制电缆

KFVR22

氟塑料绝缘钢带铠装聚氯乙烯护套控制软电缆

KFVRP22

氟塑料绝缘钢带铠装聚氯乙烯护套铜丝编织屏蔽控制软电缆

KFG

氟塑料绝缘硅橡皮护套控制电缆

KFGP

氟塑料绝缘硅橡皮护套铜丝编织屏蔽控制电缆

KFGR

氟塑料绝缘硅橡皮护套控制软电缆

KFGRP

氟塑料绝缘硅橡皮护套铜丝编织屏蔽控制软电缆

注：产品根据用户需要，可生产其它护层结构的电缆，也可生产阻燃、耐火型产品。

2、电缆的标记如表2。

表2

项 目

代 号

说 明

阻燃特性

ZR

阻燃

系列代号

K

控制电缆

绝缘材料

F

氟塑料（F46）

护套材料

F

氟塑料（F46）

G

硅橡皮

V

聚氯乙烯

屏蔽材料

P

铜丝编织屏蔽

铠装材料

22

钢带铠装聚氯乙烯护套

导体结构

A

较硬导体

B

较软导体

R

多股绞合导体

四、技术要求

1、成品电缆导体直流电阻应符合GB/T 3956-1997的规定。

2、成品电缆经受交流50Hz、2.5kV/5min电压试验不击穿。

---
