300/500V硅橡胶绝缘&低烟无卤护套火灾报警电缆

应用

该电缆被用作紧急情况下的数据传输电缆，对其进行设计，生产和测试。在火灾条件下，当需要保证高频信号的传输时，这些电缆通常应用于室内的仪表和控制电缆，办公楼内的电气噪音环境和警报系统的配线电缆。

标准

符合BS7629-1标准的设计

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); *CEI 20-22/3-4; EN 50266-2-4; DIN VDE 0482-266-2-4**
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

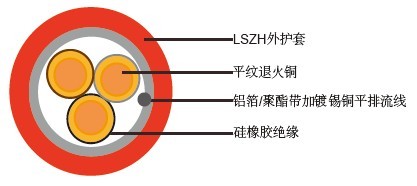

电缆结构

导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层;符合BS 7655.第1.1部分的陶瓷化防火耐火硅橡胶E12类
布线元素：根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线：数对导线同合适的不吸潮填充物安装在同一同心层上
总屏蔽层；带有镀锡铜地线的铝带或者聚酯带
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）

色码

绝缘层颜色：
达到6对导线的电缆，颜色为黑色&红色/黑色&蓝色/红色&蓝色/黄色&黑色/黄色&红色/黄色&
蓝色
导线大于6对的电缆，所有的线对绝缘层颜色都标为黑色&红色
护套颜色：红色（也可根据需要选择其他颜色）

物理性能和热性能

工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：7.5×OD（非铠装电缆）

结构参数

对数和导体直径	绝缘层厚度	护套厚度	标称直径	标称重量
mm2	mm	mm	mm	kg/km
1对
1x2x1 绞合 FFX200P 05SOZ1-R(PH30)	0.6	1.0	7.4	77
1x2x1.5 绞合 FFX200P 05SOZ1-R(PH30)	0.7	1.0	8.7	100
2对
2x2x1 绞合 FFX200P 05SOZ1-R(PH30)	0.6	1.0	10.6	130
2x2x1.5 绞合 FFX200P 05SOZ1-R(PH30)	0.7	1.0	10.2	188
3对
3x2x1 绞合 FFX200P 05SOZ1-R(PH30)	0.6	1.0	11.2	196
3x2x1.5 绞合 FFX200P 05SOZ1-R(PH30)	0.7	1.0	12.9	223
5对
5x2x1 绞合 FFX200P 05SOZ1-R(PH30)	0.6	1.2	13.7	245
5x2x1.5 绞合 FFX200P 05SOZ1-R(PH30)	0.7	1.4	16.7	346
6对
6x2x1 绞合 FFX200P 05SOZ1-R(PH30)	0.6	1.2	14.8	300
6x2x1.5 绞合 FFX200P 05SOZ1-R(PH30)	0.7	1.4	17.5	426
10对
10x2x1 绞合 FFX200P 05SOZ1-R(PH30)	0.6	1.4	18.9	378
10x2x1.5 绞合 FFX200P 05SOZ1-R(PH30)	0.7	1.6	23.4	541
15对
15x2x1 绞合 FFX200P 05SOZ1-R(PH30)	0.6	1.6	23.2	567
15x2x1.5 绞合 FFX200P 05SOZ1-R(PH30)	0.7	1.8	28.9	892
20对
20x2x1 绞合 FFX200P 05SOZ1-R(PH30)	0.6	1.8	26.2	831
20x2x1.5绞合 FFX200P 05SOZ1-R(PH30)	0.7	2.0	32.5	1182
