YVFR YVFRP YVF丁晴软电缆

阅读次数：8113 发布时间：2015/4/12 20:57:54
当前位置：首页 >> 新闻中心 >> YVFR YVFRP YVF丁晴软电缆

YVFR YVFRP YVF丁晴软电缆

一、概述：

    丁晴软电缆、丁腈电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆，目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。

  适用于交流额定电压0.6/1kV及以下要求频繁移动及耐油场合作动力装置或移动照明的电力传输。

二：丁晴软电缆执行标准：

   本产品按Q/LB2003-16设计制造。

    Q/HHTZH007.1

   阻燃性能试验执行GB12666-90规定

三、型号规格：

YVF YVFRP YVFR

型   号



产品名称



YVFR



丁腈绝缘和护套电力软电缆



YVFRP



丁腈绝缘和护套铜丝编织屏蔽电力软电缆

备注：阻燃型电缆型号加ZR，导体线芯中铜丝可以采用镀锡

代号和含义

代号



代号含义



Y



移动系列

VF



丁腈绝缘和护套



P



铜编织屏蔽



R



多股绞合体

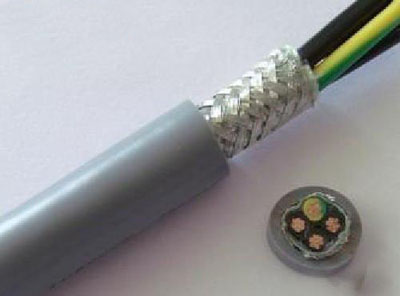

四、丁晴软电缆电缆结构图：



五、丁晴软电缆使用特性：

     1.交流额定电压：U0/U 0.6/1KV

       2.最高工作温度： 105℃

       3.最低环境温度：固定敷设-40℃

       4.电缆安装敷设温度应不低于-25℃。

       5.电缆允许弯曲半径：电缆最小为电缆外径的12倍



项  目 性  能

额定电压Uo/U 0.6/1kV

长期允许工作温度 最高70℃，最低－40℃

绝缘性能 70℃时绝缘电阻常数ki不小于0.0367MΩ

耐腐性能 具有优异的耐油和耐腐蚀性，电缆在121℃时浸泡在20#机油中24小时，绝缘和护套的断裂伸长率

导体电阻 符合GB3956

耐压性能 经受5min的3.5kV工频电压试验

其他特点 具有良好的柔软性、耐老化性

六、丁晴软电缆技术指标：

 1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。

 2．20℃时绝缘电阻不小于50MΩ/KM。

 3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

 YVFR YVFRP YVF丁晴软电缆

    当前位置：首页 - 产品中心 - 特种电缆◆
国标丁晴软电缆YVF YVFRP YVFR价格
产品名称：国标丁晴软电缆YVF YVFRP YVFR价格
产品编号：115817-888
产品型号：YVF YVFRP YVFR
市场价格：面议 元/米
批发价格：面议 元/米
更新时间：2012.05.13
出品单位：485通讯线
浏览次数：86
更多产品图片：

   产品详细介绍

国标丁晴软电缆YVF YVFRP YVFR价格

一、概述：
    丁晴软电缆、丁腈电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆，目前本产品已广泛应用于冶金、电力、船舶、汽车制造等行业。
  适用于交流额定电压0.6/1kV及以下要求频繁移动及耐油场合作动力装置或移动照明的电力传输。
二：丁晴软电缆执行标准：
   本产品按Q/LB2003-16设计制造。
    Q/HHTZH007.1
   阻燃性能试验执行GB12666-90规定




三、型号规格：

         YVF YVFRP YVFR


型   号

产品名称

YVFR

丁腈绝缘和护套电力软电缆

YVFRP

丁腈绝缘和护套铜丝编织屏蔽电力软电缆
备注：阻燃型电缆型号加ZR，导体线芯中铜丝可以采用镀锡
代号和含义

代号

代号含义

Y

移动系列

VF

丁腈绝缘和护套

P

铜编织屏蔽

R

多股绞合体

四、丁晴软电缆电缆结构图：

五、丁晴软电缆使用特性：
     1.交流额定电压：U0/U 0.6/1KV
       2.最高工作温度： 105℃
       3.最低环境温度：固定敷设-40℃
       4.电缆安装敷设温度应不低于-25℃。
       5.电缆允许弯曲半径：电缆最小为电缆外径的12倍
项  目 性  能
额定电压Uo/U 0.6/1kV
长期允许工作温度 最高70℃，最低－40℃
绝缘性能 70℃时绝缘电阻常数ki不小于0.0367MΩ
耐腐性能 具有优异的耐油和耐腐蚀性，电缆在121℃时浸泡在20#机油中24小时，绝缘和护套的断裂伸长率
导体电阻 符合GB3956
耐压性能 经受5min的3.5kV工频电压试验
其他特点 具有良好的柔软性、耐老化性



六、丁晴软电缆技术指标：
 1．成品电缆导体(R类)直流电阻(符合GB3956规定)参照附录A表2。
 2．20℃时绝缘电阻不小于50MΩ/KM。
 3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
七、基本电缆规格及结构参数：



线芯＊标称截面(mm2)

导体结构

(根数＊直径)

(B/R)

mm

电缆最大外径(mm)

参考重量(kg/km)

YVFR

YVFRP

YVFR

YVFRP

1＊2.5

51＊0.25

4.0

-

72

-

1＊4

82＊0.25

6.0

-

95

-

1＊6

123＊0.25

7.0

-

130

-

1＊10

204＊0.25

9.5

-

190

-

1＊16

323＊0.25

11.0

-

255

-

1＊25

513＊0.25

12.0

-

365

-

1＊35

722＊0.25

13.5

-

475

-

1＊50

1026＊0.25

15.0

-

670

-

1＊70

1406＊0.25

17.0

-

830

-

1＊95

486＊0.50

19.0

-

1200

-

1＊120

608＊0.50

21.0

-

1360

-

1＊150

760＊0.50

23.0

-

1654

-

1＊185

945＊0.50

26.0

-

2050

-

2＊2.5

51＊0.25

10.5

11.5

159

205

2＊4

82＊0.25

12.5

13.5

230

290

2＊6

123＊0.25

14.0

15.2

276

336

2＊10

204＊0.25

18.0

19.2

413

475

2＊16

323＊0.25

22.0

23.5

567

670

2＊25

513＊0.25

24.5

25.5

833

933

2＊35

722＊0.25

29.0

30.2

1088

1288

2＊50

1026＊0.25

33.0

35.0

1297

1590

2＊70

1406＊0.25

38.0

39.0

1675

1900

2＊95

486＊0.50

41.0

43.0

2205

2500

2＊120

608＊0.50

48.0

50.0

2660

3000

2＊150

760＊0.50

52.0

54.0

3350

3750

2＊185

945＊0.50

57.0

59.0

4400

4820

3＊2.5

51＊0.25

12.0

13.0

210

270

3＊4

82＊0.25

13.0

14.0

295

365

3＊6

123＊0.25

14.8

15.8

375

455

3＊10

204＊0.25

19.0

20.0

559

639

3＊16

323＊0.25

22.0

23.0

770

870

3＊25

513＊0.25

26.0

27.0

1239

1349

3＊35

722＊0.25

33.0

34.1

1520

1640

3＊50

1026＊0.25

36.5

38.5

1970

2100

3＊70

1406＊0.25

40.5

42.5

2580

2790

3＊95

486＊0.50

48.5

50.5

3280

3500

3＊120

608＊0.50

53.0

55.0

4060

4380

3＊150

760＊0.50

58.0

60.0

5197

5597

3＊185

945＊0.50

63.0

65.0

6279

6700

3＊4+1＊2.5

82＊0.25

14.5

15.6

300

370

3＊6+1＊4

123＊0.25

16.0

17.2

400

490

3＊10+1＊6

204＊0.25

21.0

23.0

590

690

3＊16+1＊10

323＊0.25

25.0

26.0

850

950

3＊25+1＊16

513＊0.25

30.5

32.5

1255

1410

3＊35+1＊16

722＊0.25

33.5

35.6

1585

1790

3＊50+1＊25

1026＊0.25

40.2

42.2

2066

2280

3＊70+1＊35

1406＊0.25

47.2

49.5

2778

3080

3＊95+1＊50

486＊0.50

50.0

52.2

2836

3126

3＊120+1＊70

608＊0.50

53.0

55.5

4857

5207

3＊150+1＊70

760＊0.50

57.0

59.5

5700

6090

3＊185+1＊95

945＊0.50

66.0

69.0

7114

7514

4＊4

82＊0.25

14.0

15.0

325

400

4＊6

123＊0.25

17.5

18.5

421

500

4＊10

204＊0.25

22.0

23.0

635

720

4＊16

323＊0.25

24.0

25.0

898

1010

4＊25

513＊0.25

31.0

32.0

1342

1490

4＊35

722＊0.25

34.0

35.0

1765

1900
