多对屏蔽信号电缆
应用
此类多对电缆主要用于控制，指示，报警设备的开关及供电。其正常工作电压不超过直流电150V(或交流电110V)。此种电缆若用于遥感勘测设备中，则需要较大的导体截面积。另外此电缆有总屏蔽铝箔可选。若安装在有水浸，潮湿的环境中，可用聚乙烯替代聚氯乙烯作为产品的绝缘材料。

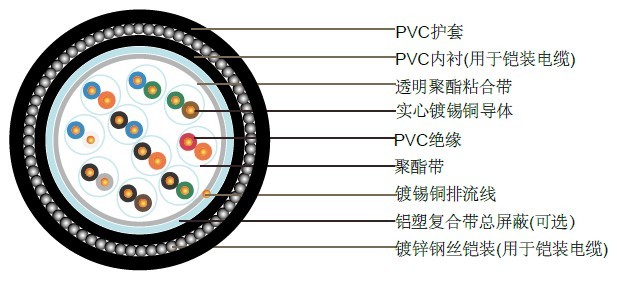

结构
|
导体 |
实心镀锡退火铜, 尺寸: 遵循BS6360，1/0.9mm(0.64mm2) |
|
绝缘 |
PVC(聚氯乙烯), 遵循BS6746标准，类型2 |
|
成对 |
两芯对绞，加小于100mm的隔离带 |
|
颜色编码 |
参照附注里的色彩编码 |
|
粘合带 |
透明的聚合酯带 |
|
总屏蔽（可选） |
铝塑复合屏蔽，金属面向内，紧挨0.5mm或0.8mm的实心镀锡铜排流线 |
|
内衬层（用于 铠装类电缆） |
PVC(聚氯乙烯), 遵循BS EN 50363-4-1，TM 1类或6类 |
|
铠装（用于 铠装类电缆） |
镀锌钢丝铠装 |
|
外护套 |
黑色PVC (聚氯乙烯)，遵循BS EN 50363-4-1，TM 1类或6类 |
物理性能和电气性能
最大导体温度: + 70˚C
最小弯曲半径: 6 x 外径
最小环境温度: - 20˚C （仅在导体固定位置安装后）
| 额定电压 | 150V直流或110V交流 |
| 测试电压 | 导体间2Kv r.m.s., 导体与铠装间5Kv r.m.s. |
| 最大导体电阻（闭合电路） | 59.34Ohm/km （20˚C时） |
| 最小绝缘电阻 | 80MOhm/km（ 20˚C时） |
| 最大互容 | 150Nf/km（1 KHz） |
| 阻燃标准 | BS 4066-1(IEC 60332-1)或 BS 4066-3(IEC 60332-3) |
参数表
非铠装电缆
| 对数 | 标称导体直径 | 标称导体截面积 | 标称绝缘厚度 | 标称护套厚度 | 标称最大外径 | 标称电缆重量 |
| mm | mm2 | mm | mm | mm | Kg/Km | |
| 非屏蔽电缆 | ||||||
| 2(Q) | 0.9 | 0.64 | 0.3 | 1.3 | 5.7 | 45 |
| 5 | 0.9 | 0.64 | 0.3 | 1.4 | 9.4 | 115 |
| 10 | 0.9 | 0.64 | 0.3 | 1.5 | 13 | 205 |
| 20 | 0.9 | 0.64 | 0.3 | 1.6 | 16.8 | 380 |
| 30 | 0.9 | 0.64 | 0.3 | 1.7 | 19.9 | 570 |
| 50 | 0.9 | 0.64 | 0.3 | 1.9 | 25.4 | 920 |
| 100 | 0.9 | 0.64 | 0.3 | 2 | 35.5 | 1820 |
| 屏蔽电缆 | ||||||
| 2(Q) | 0.9 | 0.64 | 0.3 | 1.3 | 6.2 | 50 |
| 5 | 0.9 | 0.64 | 0.3 | 1.4 | 9.9 | 125 |
| 10 | 0.9 | 0.64 | 0.3 | 1.5 | 13.5 | 215 |
| 20 | 0.9 | 0.64 | 0.3 | 1.6 | 17.3 | 390 |
| 30 | 0.9 | 0.64 | 0.3 | 1.7 | 20.4 | 580 |
| 50 | 0.9 | 0.64 | 0.3 | 1.9 | 25.9 | 940 |
| 100 | 0.9 | 0.64 | 0.3 | 2 | 36 | 1850 |
铠装电缆
| 对数 |
标称 导体直径 |
标称 绝缘厚度 |
标称 内衬厚度 |
内衬 外直径 |
铠装钢 丝直径 |
标称 护套厚度 |
标称 最大外径 |
标称 电缆重量 |
| mm | mm | mm | mm | mm | mm | mm | Kg/Km | |
| 非屏蔽电缆 | ||||||||
| 2(Q) | 0.9 | 0.3 | 0.8 | 5.7 | 0.9 | 1.3 | 10.1 | 200 |
| 5 | 0.9 | 0.3 | 1 | 9.4 | 0.9 | 1.4 | 14.1 | 370 |
| 10 | 0.9 | 0.3 | 1.1 | 13 | 1.25 | 1.5 | 18.6 | 610 |
| 20 | 0.9 | 0.3 | 1.2 | 16.8 | 1.25 | 1.6 | 22.7 | 930 |
| 30 | 0.9 | 0.3 | 1.4 | 19.9 | 1.6 | 1.7 | 26.7 | 1390 |
| 50 | 0.9 | 0.3 | 1.6 | 25.4 | 1.6 | 1.9 | 32.6 | 1940 |
| 100 | 0.9 | 0.3 | 1.9 | 35.5 | 2 | 2 | 44.1 | 3700 |
| 屏蔽电缆 | ||||||||
| 2(Q) | 0.9 | 0.3 | 0.8 | 6.2 | 0.9 | 1.3 | 10.6 | 220 |
| 5 | 0.9 | 0.3 | 1 | 9.9 | 0.9 | 1.4 | 14.6 | 380 |
| 10 | 0.9 | 0.3 | 1.1 | 13.5 | 1.25 | 1.5 | 19.1 | 630 |
| 20 | 0.9 | 0.3 | 1.2 | 17.3 | 1.25 | 1.6 | 23.2 | 955 |
| 30 | 0.9 | 0.3 | 1.4 | 20.4 | 1.6 | 1.7 | 27.2 | 1415 |
| 50 | 0.9 | 0.3 | 1.6 | 25.9 | 1.6 | 1.9 | 33.1 | 2000 |
| 100 | 0.9 | 0.3 | 1.9 | 36 | 2 | 2 | 44.6 | 3750 |
