TVV,TCVV,TVVP,TCVVP,TVU,TCVU,TVUP,TCVUP耐弯曲拖链电缆
1.使用特性
拖链电缆使用在垂直的或水平的拖链系统和往复频率次高的系统。拖链电缆具有高柔性。该电缆还有承重型，并可以根据客户的使用环境进行设计和生产。
2.产品型号及说明
TVV,TCVV,TVVP,TCVVP,TVU,TCVU,TVUP,TCVUP
T - 拖链电缆的系列代号
C - 承重型
V - 聚氯乙烯
U - 聚氨酯
P - 铜丝编织屏蔽
注：对承重型拖链电缆，需要在型号后面说明具体承重多少。若需要电缆具有耐油性能，则也应在型号后面说明。
3.电缆结构示意图

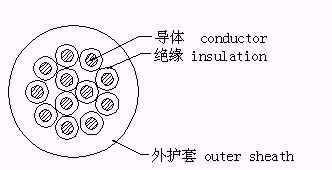

TVV,TCVV, TVU,TCVU
(注：承重线芯在内，承重线的根数可根据具体承重来调节)

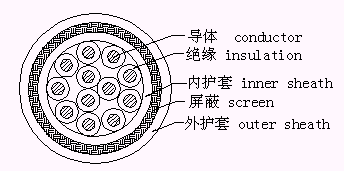

TVVP,TCVVP,TVUP,TCVUP
(注：承重线芯在内，承重线的根数可根据具体承重来调节)
4.电缆数据
（1）电缆结构数据
a.导体采用高质量的裸铜束线。
b.绝缘采用优质的聚氯乙烯。
c.线芯的标识(常规)：最外层有一根黄绿色线芯，其余均为黑色线芯印白色数字。
d.屏蔽采用铜丝编织屏蔽，单向覆盖率为70%~90%。可以根据不同的需要选择不同的单向覆盖率。若不说明，则按照70%生产制作。
e.护套颜色为灰色或其他。
（2）电缆技术数据
a.最小弯曲半径为10倍的电缆外径。
b.适用温度：-5℃~+70℃。
c.标称电压：300/500V。
d.20℃时绝缘电阻：≥20MΩ·km。
e.20℃导体直流电阻满足IEC60228。
f.成品试验电压工频50Hz，1.0KV，1分钟绝缘不击穿。
5.电缆规格
我公司可生产的拖链电缆芯数：1~37芯；
我公司可生产的拖链电缆截面：0.12~16mm2
注：当电缆芯数少的时候，电缆截面可以做的更大。
