ASTP-120Ω铠装型双绞屏蔽电缆 RS485通讯线（两线制、四线制、六线制）

一﹑产品用途及特点

本产品适用于485等同性设备做数据信号传输。

二﹑执行标准

参照UL AWM 2919文件

三、使用特性

1.电缆长期使用温度：-40～70℃

2.最低环境温度：固定敷设-40℃非固定敷设-15℃。

3.电缆敷设温度：   不低于0℃

4. RS 485通讯电缆型电缆弯曲半径应不小于电缆直径的10倍。 www.anhdl.com

四、型号、名称及用途

型号：RS 485

规格：1对截面积0.2 ,0.5,0.75,1.0,1.5（也可根据要求定做2-24对电缆）

名称：聚乙烯绝缘聚氯乙烯护套485通讯电缆

用途：用于485等同性设备做数据信号传输，使用移动或固定敷设

五、产品主要技术指标

六、电缆规格

七、型号意义

软芯导体结构

铜质线芯

聚乙烯绝缘

铝箔屏蔽

聚氯乙烯护套

镀锡铜丝编织屏蔽

八、产品结构

1、产品结构描速：特性阻抗120欧姆，导体为2芯多股镀锡电解铜丝绞合而成，分色绝缘宜于安装识别，铝塑复合膜100%覆盖+镀锡铜丝90%覆盖共二重屏蔽，附加独立多股绞合镀锡铜丝接地导体（7/0.2），灰色聚氯乙烯护套

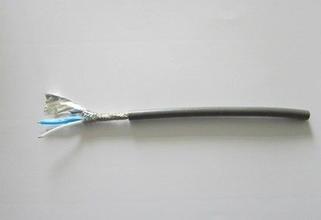

2、产品结构示意图

1----------------------------------对绞软线芯

2----------------------------------铝箔+镀锡铜丝90%覆盖屏蔽

3----------------------------------对绞组铝箔分屏蔽

4----------------------------------工业灰色PVC护套

5----------------------------------------------------------多股绞合镀锡铜丝接地导体（7/0.2）

九、技术要求

导体

导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边以及凸起或断裂的单线。

20℃时电缆导体的直流电阻应符合技术指标的要求。

绝缘

绝缘采用低密度聚乙烯电缆料

绝缘应紧密挤包在导体上，且应容易剥落而不损伤导体。绝缘表面应光滑，色泽均匀，不应有裂缝及其他损伤。绝缘标称厚度应符合下表规定。绝缘厚度的平均值应不小于标称值，其最薄处厚度应不小于标称值的90%~0.1mm。

绝缘性能要求

绝缘线芯在20℃时绝缘电阻应不小于5000MΩ·km。

缆芯

2芯线芯应采用对绞，绞合节距为30-60mm

隔离带

隔离带采用耐高温聚脂膜重叠绕包。绕包带应扎紧，其重叠部分应不小于带宽的20%，最小不得低于3mm。

编织屏蔽

镀锡圆铜线编织屏蔽其编织密度应不小于90%。编织用圆铜线的标称直径应为0.12。

屏蔽层不允许整体接续，露出的铜线头应修齐。每1米长度上允许更换金属线锭一次。

外护套

采用灰色聚氯乙烯电缆料。

外护套应紧密挤包在缆芯、屏蔽层上，且应容易剥离而不损伤绝缘、内护层、屏蔽层。外护套表面应平整，色泽均匀，无裂缝、气泡、夹杂或其他机械损伤。

外护套的标称厚度应符合标准中规定。

外护套的平均厚度值应不小于规定的标称值，最薄点厚度应不小于标称值的85%~0.1mm。

成品电缆

电缆导电线芯不得有断线、对间连电、混线现象。

电缆工作对的直流电阻差应不大于环阻的2%。

耐交流电压性能：电缆绝缘线芯间及绝缘线芯与屏蔽间应能经受历时 5min、3.0kv交流电压的试验，不允许有击穿和闪络现象。

交货长度：

• 电缆交货长度应不小于200m；
• 用户对供货长度有特殊要求时，可根据双方协议长度交货。
