光伏电缆 PHOTOFLEX

阅读次数：9318 发布时间：2016/4/22 10:47:20

当前位置：首页 >> 新闻中心 >> 光伏电缆 PHOTOFLEX

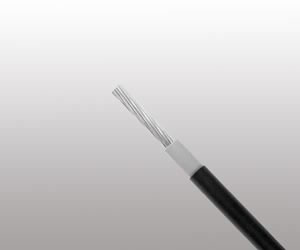

PHOTOFLEX Photovoltaic Cable PHOTOFLEX 光伏电缆

应用
本产品适用于极端气候条件下，各室内室外太阳能光伏系统电路连接。

标准
2PfG 1169/08.2007 (PV1-F)

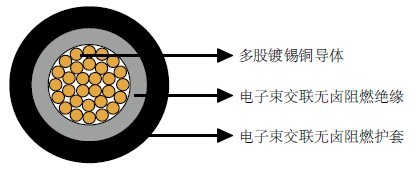

结构
导体: 符合 DIN VDE 0295 and IEC 60228 Class 5的绞合镀锡铜导线
绝缘: 电子束交联，低烟无卤阻燃复合物
护套: 电子束交联，低烟无卤阻燃复合物, 黑色

电气性能
额定电压 U0/U: 0.6/1 kV AC; 0.9/1.5 kV DC
最大允许交流电电压: 1.8 kV DC (导体/导体,无接地系统, 电路无负荷时)
绝缘电阻: 1000 MΩ-km
火花试验: 6000 Vac (8400 Vdc)
能耐电压: 6500 Vac for 5 min

热性能
室内温度: -40℃ ~ +90℃
导体的最大温度: IEC/EN 60216-1 120℃ (20000h)
短路温度: 200℃/5 s
耐热性试验: EN 60216-2 (温度为 +120° C)
高温压力试验: EN 60811-3-1
耐湿热: EN60068-2-78， 85% 湿度

机械性能
最小弯曲半径: 4×OD (fixed), 5×OD (flexing)
动态渗透: 2 PfG 1169/08.2007 附录 F
槽传播: 2 PfG 1169/08.2007 附录 G
拉伸强度以及绝缘层和护套的延伸率: EN 60811
预期使用寿命: 25 年

化学性能
耐臭氧: EN 50396 part 8.1.3 方法B
耐风化和紫外线: HD 605/A1
耐氨
良好的耐油和耐化学腐蚀
良好的耐磨损和耐老化性能
耐酸碱: 按照 EN 60811-2-1 (草酸&氢氧化钠)

EC指标
该电缆符合欧洲标准中的CE 2006/95/EC（低压规定）和RoHS 2002/95/EC（限制使用有害物质的相关规定）

防火性能
EN 50265-2-1, IEC 60332-1, VDE 0482-332-1-2, DIN EN 60332-1-2规定的阻燃性能
IEC 61034, EN 50268规定的低烟性能
EN 50267-2-1, IEC 60754-1规定的无卤性能
EN 50267-2-2, IEC 60754-2规定的低腐蚀性气体

规格和尺寸

芯数&标称截面积	股数/线缆直径	标称导体直径	标称绝缘厚度	标称护套厚度	标称外径	标称重量
No. ×mm²	-	mm	mm	mm	mm	kg/km
1×1.5	30/0.25	1.58	1.14	0.82	5.4	52
1×2.5	50/0.25	2.04	1.14	0.82	5.8	67
1×4.0	56/0.30	2.59	1.14	0.82	6.4	87
1×6.0	84/0.30	3.17	1.14	0.82	7.0	113
1×10	78/0.40	4.07	1.52	0.82	8.6	178
1×16	128/0.40	5.22	1.52	0.82	9.8	254
1×25	199/0.40	6.51	1.52	0.82	11.1	363
1×35	279/0.40	7.71	1.52	0.82	12.3	473

载流容量

导体截面积	AWG	20℃时最大导体电阻	载流容量
暴露在空气中的单根电缆	暴露在表面的单根电缆	暴露在表面的数根相邻电缆
mm²	-	Ω	A	A	A
1.5	16	13.7	30	29	24
2.5	14	8.21	41	39	33
4	12	5.09	55	52	44
6	10	3.39	70	67	57
10	8	1.95	98	93	79
16	6	1.24	132	125	107
25	4	0.795	176	167	142
35	2	0.565	218	207	176
