H05RR-F电缆

阅读次数：2527 发布时间：2016/4/24 20:48:18

当前位置：首页 >> 新闻中心 >> H05RR-F电缆

H05RR-F电缆

H05RR-F电缆

H05RR-F电缆非常柔软，橡胶绝缘;，橡胶护套，建议用于在干燥和潮湿的环境中，低，中机械压力下使用的设备。用于电子和电气设备，如家电，小手工工具和办公设备的使用，它们可用于平板熨斗，烙铁，厨房用电器，烤面包机，炉灶和商用电动工具的连接。也适合固定安装在家具，装饰材料，墙体隔板和预留的建筑设施。在单相或三相系统中最大工作电压为Uo/U 300/500 V，在直流系统中最大工作电压为Uo
/ U413/825 此电缆也可短期户外使用。它们耐臭氧，耐油脂。

标准及认证

CEI 20-19/4 / 20-35 (EN60332-1), CE低压73/23/EEC & 93/68/EEC指令., IEC 60245-4, ROHS认证

电缆结构

- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 橡胶绝缘EI4遵循VDE-0282第1部分
- 色彩编码遵循VDE-0293-308和HD 186
- 黄绿接地线（三芯及三芯以上）
- 氯丁橡胶护套EM3

技术特性

- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 8 x Ø
- 固定安装弯曲半径: 6 x Ø
- 工作温度范围: -30º C to +60º C
- 短路时可达到的温度: +200 º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

线芯标识 :

6 芯: 配有数字编码，黑色芯线配有白色数字编码 + 整体所需的绿色/黄色

2 芯: 棕色，蓝色
3 芯: 绿色/黄色，棕色，蓝色
4 芯: 绿色/黄色，黑色，蓝色，棕色
5 芯: 绿色/黄色，黑色，蓝色，棕色，黑色

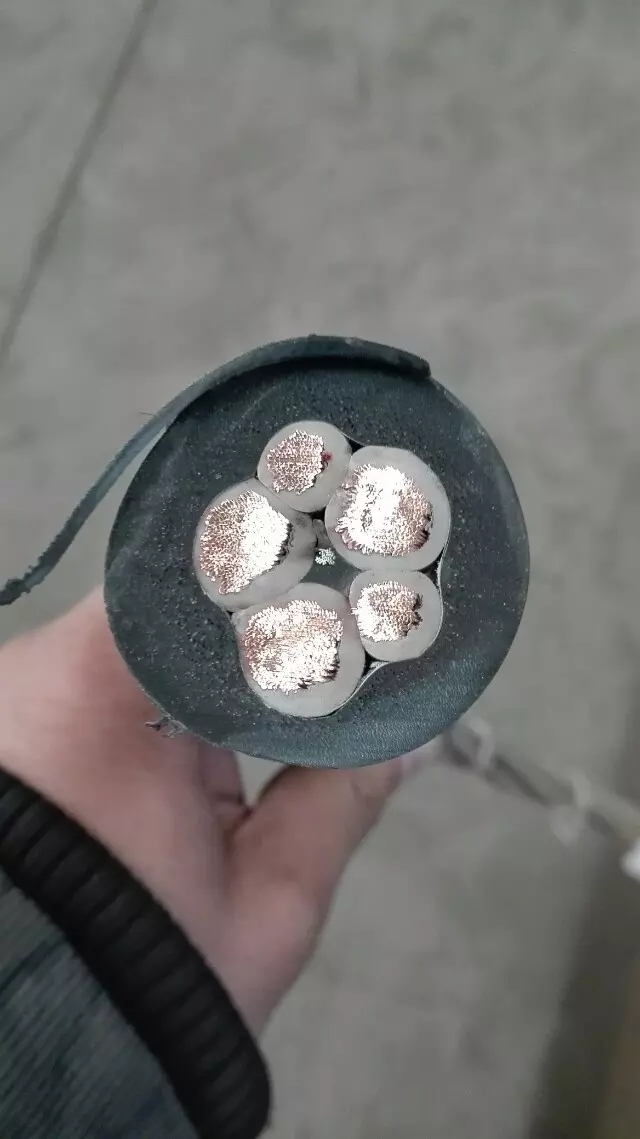

H05RR-F工业电缆

电缆参数

线规	芯数 X 导体截面积 # X MM²	标称绝缘厚度MM	标称护套厚度MM	标称外径MM	标称铜的重量KG/KM	标称电缆重量KG/KM
18(24/32)	2 x 0.75	0.6	0.8	5.7-7.4	14.4	61
18(24/32)	3 x 0.75	0.6	0.9	6.2-8.1	21.6	75
18(24/32)	4 x 0.75	0.6	0.9	6.8-8.8	28.8	94
18(24/32)	5 x 0.75	0.6	1.0	7.6-9.9	36.0	110
17(32/32)	2 x 1	0.6	0.9	6.1-8.0	19.0	73
17(32/32)	3 x 1	0.6	0.9	6.5-8.5	29.0	86
17(32/32)	4 x 1	0.6	0.9	7.1-9.3	38.4	105
17(32/32)	5 x 1	0.6	1.0	8.0-10.3	48.0	130
16(30/30)	2 x 1.5	0.8	1.0	7.6-9.8	29.0	115
16(30/30)	3 x 1.5	0.8	1.0	8.0-10.4	43.0	135
16(30/30)	4 x 1.5	0.8	1.1	9.0-11.6	58.0	165
16(30/30)	5 x 1.5	0.8	1.1	9.8-12.7	72.0	190
14(50/30)	2 x 2.5	0.9	1.1	9.0-11.6	48.0	160
14(50/30)	3 x 2.5	0.9	1.1	9.6-12.4	72.0	191
14(50/30)	4 x 2.5	0.9	1.2	10.7-13.8	96.0	235
14(50/30)	5 x 2.5	0.9	1.3	11.9-15.3	120.0	285

H05RR-F 2 芯类型橡胶电缆300/500V VR/TR

产品型号	芯数/截面积 mm2	股数/每股直径	绝缘厚度 mm	护套厚度 mm	最大外径 mm	标称重量 kg/km
3182	2 x 0.75	24 x 0.20	0.6	0.8	6.4	53.0
.	2 x 1.0	32 x 0.20	0.6	0.8	6.6	60.0
.	2 x 1.5	30 x 0.25	0.6	1.1	7.6	82.0
.	2 x 2.5	50 x 0.25	0.7	1.2	9.2	135.0
.	2 x 2.0	56 x 0.30	0.8	1.2	10.8	191.0
.	2 x 6.0	84 x 0.30	0.8	1.5	13.4	274.0

H05RR-F 3 芯类型橡胶电缆300/500V VR/TR

产品型号	芯数/截面积 mm2	股数/每股直径	绝缘厚度 mm	护套厚度 mm	最大外径 mm	标称重量 kg/km
3183	3 x 0.75	24 x 0.20	0.6	0.8	6.8	64.0
.	3 x 1.0	32 x 0.20	0.6	1.0	7.4	78.0
.	3 x 1.5	30 x 0.25	0.6	1.0	8.0	98.0
.	3 x 2.5	50 x 0.25	0.7	1.2	9.7	152.0
.	3 x 4.0	56 x 0.30	0.8	1.2	11.4	224.0
.	3 x 6.0	84 x 0.30	0.8	1.5	14.2	338.0

H05RR-F 4 芯类型橡胶电缆300/500V VR/TR

产品型号	芯数/截面积 mm2	股数/每股直径	绝缘厚度 mm	护套厚度 mm	最大外径 mm	标称重量 kg/km
3184	4 x 0.75	24 x 0.20	0.6	1.0	7.8	84.0
.	4 x 1.0	32 x 0.20	0.6	1.0	8.0	95.0
.	4 x 1.5	30 x 0.25	0.6	1.0	8.8	122.0
.	4 x 2.5	50 x 0.25	0.7	1.2	10.6	189.0
.	4 x 4.0	56 x 0.30	0.8	1.5	13.1	295.0
.	4 x 6.0	84 x 0.30	0.8	1.8	16.3	442.0
.	4 x 10	80 x 0.40	1.0	1.8	20.0	707.0
.	4 x 16	128 x 0.40	1.2	2.0	24.3	987.0

H05RR-F 5 芯类型橡胶电缆300/500V VR/TR 橡胶电缆

产品型号	芯数/截面积 mm2	股数/每股直径	绝缘厚度 mm	护套厚度 mm	最大外径 mm	标称重量 kg/km
3185	5 x 0.75	24 x 0.20	0.6	1.0	8.5	101.0
.	5 x 1.0	32 x 0.20	0.6	1.0	8.8	116.0
.	5 x 1.5	30 x 0.25	0.6	1.0	9.6	148.0
.	5 x 2.5	50 x 0.25	0.7	1.2	11.6	229.0
.	5 x 4.0	56 x 0.30	0.8	1.8	14.4	359.0
.	5 x 6.0	84 x 0.30	0.8	1.8	17.7	535.0

H05RR-F 6芯类型橡胶电缆300/500V VR/TR

产品型号	芯数/截面积 mm2	股数/每股直径	绝缘厚度 mm	护套厚度 mm	最大外径 mm	标称重量 kg/km
3186	6 x 0.75	24 x 0.20	0.6	1.0	9.2	117.0
.	6 x 1.0	32 x 0.20	0.6	1.0	9.5	135.0
.	6 x 1.5	30 x 0.25	0.6	1.0	10.4	173.0
.	6 x 2.5	50 x 0.25	0.7	1.2	12.5	268.0
.	6 x 4.0	56 x 0.30	0.8	1.8	16.2	441.0
.	6 x 6.0	84 x 0.30	0.8	1.8	19.2	630.0
